6.2 Einheit öffnen
6.2.1 Die Frontblende öffnen

6.2.2 Die Frontblende abnehmen

FTXJ-A(W)(S)(B)
Innenraum-Klimagerät von Daikin
4P518023-12K – 2022.05
≥50
Hinweis: Sorgen Sie dafür, dass sich im Bereich von 500 mm unterhalb des
Signalempfängers keine Hindernisse befinden. Die Empfangsleistung des
drahtlosen Fernreglers könnte dadurch beeinflusst werden.

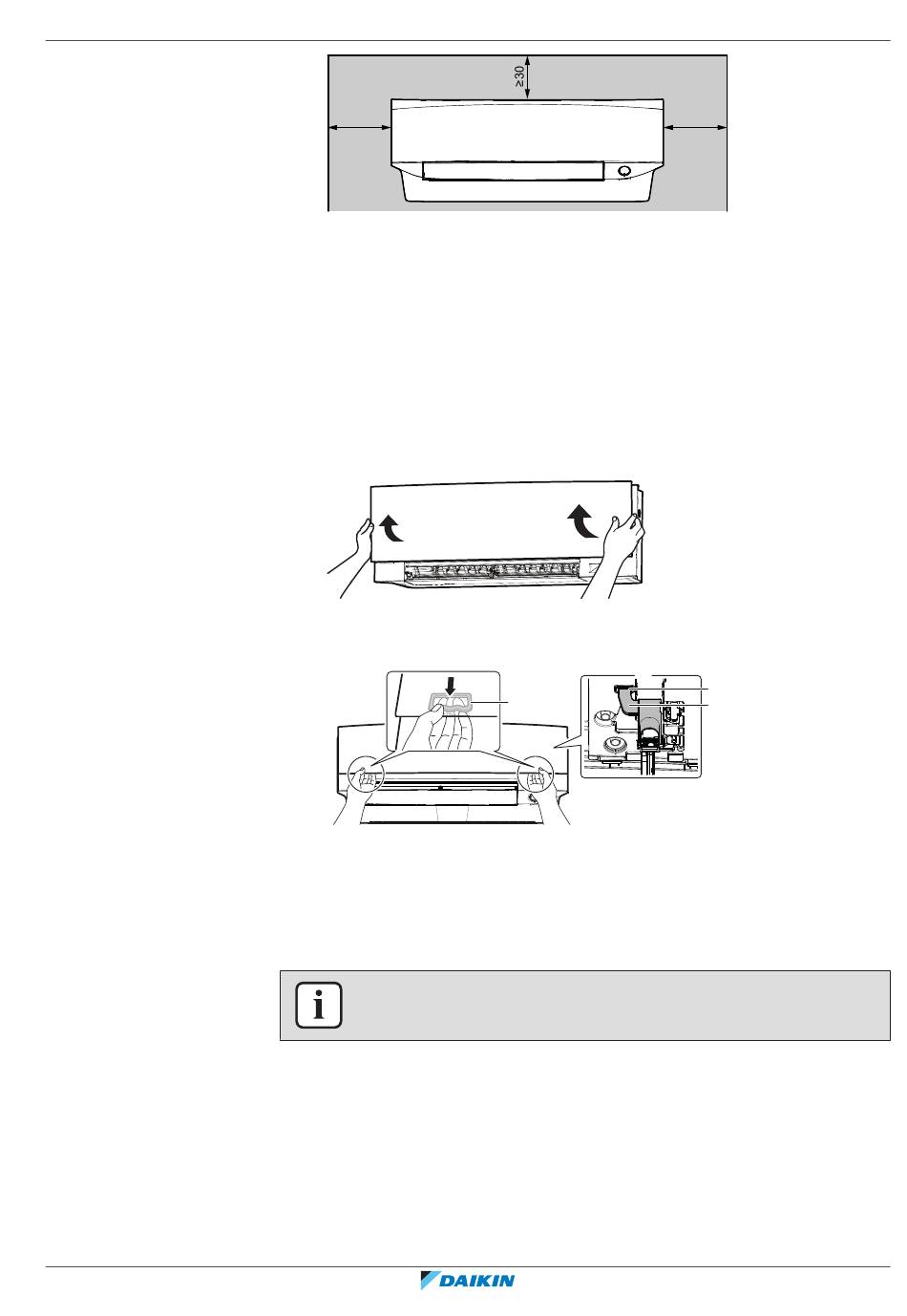

1 Die Frontblende an beiden Seiten fassen und vorsichtig bis zum Anschlag nach
oben ziehen.
2 Auf der Rückseite der Frontblende beide Riegel nach unten ziehen.
3 Die Frontblende öffnen, bis die Stütze in die Befestigungslasche passt.
a Riegel (1 auf jeder Seite)
b Rückseite der Frontblende
c Befestigungslasche
d Stütze
INFORMATION
Die Frontblende nur entfernen, falls sie ersetzt werden MUSS.
1 Die Frontblende öffnen. Siehe
2 Auf der Rückseite der Blende die Blendenverriegelungen öffnen (1 auf jeder
Seite).
6 Installation der Einheit
|
b
a
"6.2.1 Die Frontblende
≥50
(mm)
c
d
4
öffnen" [ 25].
