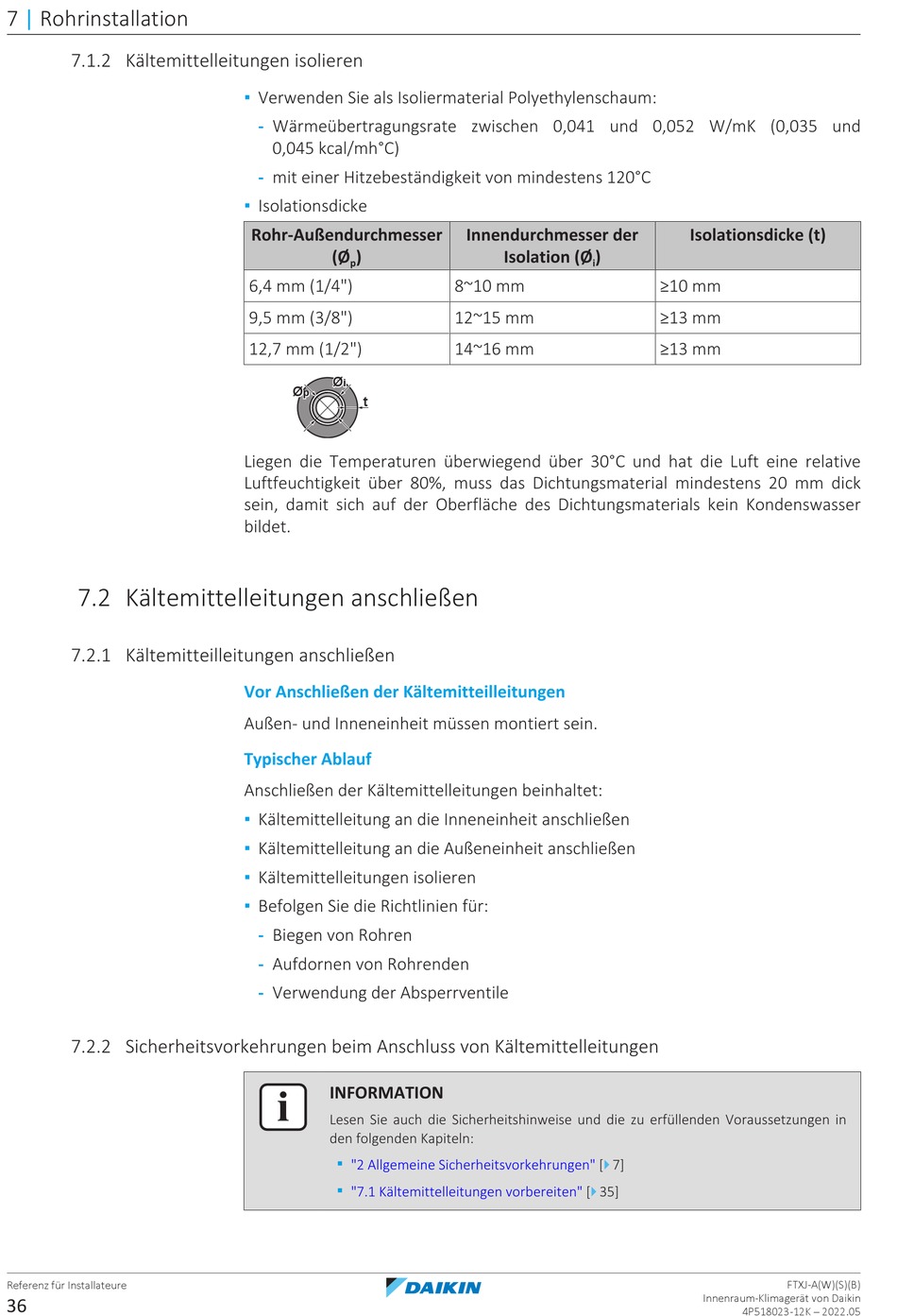

7 | Rohrinstallation
7.1.2 Kältemittelleitungen isolieren
7.2 Kältemittelleitungen anschließen
7.2.1 Kältemitteilleitungen anschließen
7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen
Referenz für Installateure
36
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und
0,045 kcal/mh°C)
- mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr-Außendurchmesser
(Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative
Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial mindestens 20 mm dick
sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kondenswasser
bildet.
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
- Biegen von Rohren
- Aufdornen von Rohrenden
- Verwendung der Absperrventile
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
den folgenden Kapiteln:
▪
"2 Allgemeine
▪
"7.1 Kältemittelleitungen
Innendurchmesser der
Isolation (Ø )
i
8~10 mm
12~15 mm
14~16 mm
Sicherheitsvorkehrungen" [ 4
4
vorbereiten" [ 35]
Isolationsdicke (t)
≥10 mm
≥13 mm
≥13 mm
7]
Innenraum-Klimagerät von Daikin
4P518023-12K – 2022.05
FTXJ-A(W)(S)(B)
