146
145
144
58

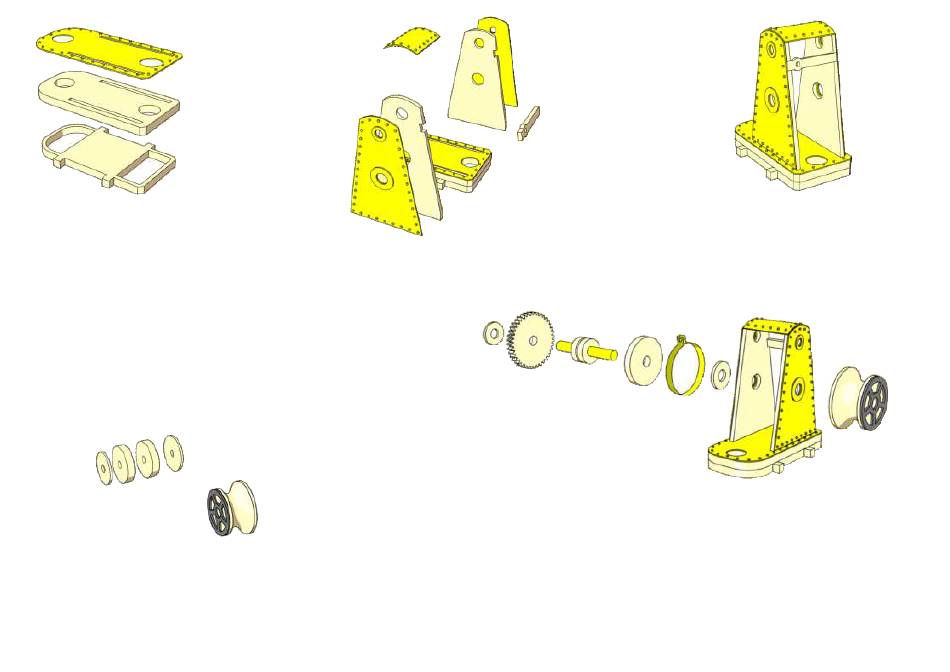

Die Teile 144, 145 + 146 zusammenkleben.
151
153
152
154
60
Das Spill aus den Teilen 151, 152 + 153 zusammenkleben. Die Teile
151 rund ausschleifen wie auf der Zeichnung und den Abschluss 154
aufkleben.
148
150
147
147
149
59
Die Teile 147 in die Schlitze einkleben.
Die Teile 148, 149 + 150 aufkleben.
148
157
159
60.1
Auf der Welle 155 werden die Teile 156 bis 159
verklebt. Nicht mit der Welle verkleben. Die Welle
herausziehen, das Bremsband 160 an den Enden
abbiegen und über Teil 158 biegen.
Nun diese Teile in das Gehäuse der Winde einsetzen
und Welle von außen durchstecken. Spill auf die Welle
kleben.
158
156
155
160
159
