86.1
87
87.2
87.1
33

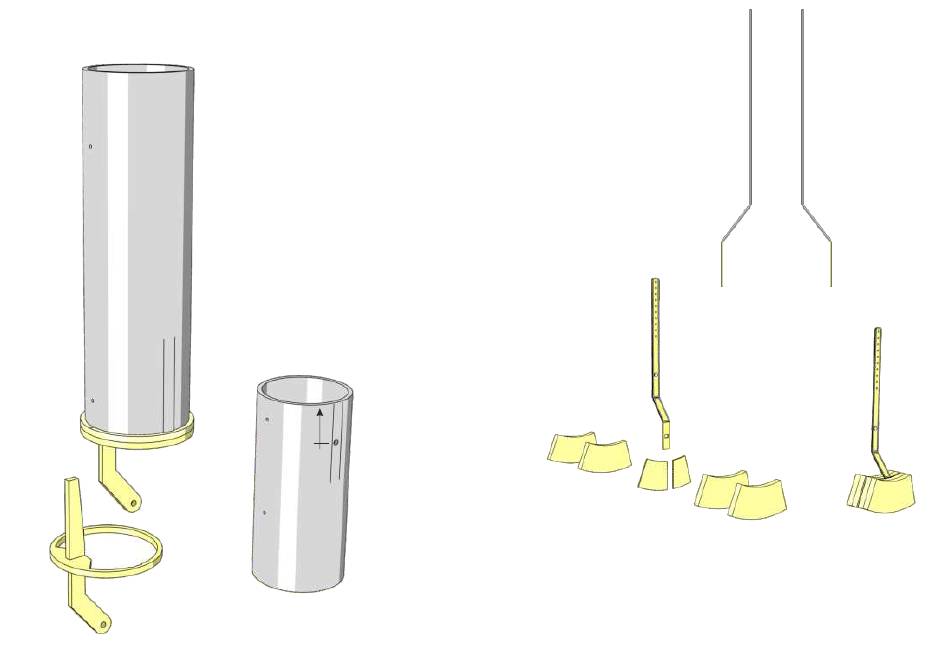

Auf das obere Rohr 86.1 wird unten bündig der
Ring 87 aufgeklebt. Die Nuten es Rings auf die
Markierungen der Ätzteile ausrichten. In die
Nuten der Ringe darf kein Klebstoff gelangen!
Die Ätzteile 88 werden später durch die Nuten
geschoben.
Den Ring 87.1 und das Ruderhorn 87.2
zusammenkleben und unten auf den Ring 87
kleben.
34
Jetzt wird das Loch für
Drehachse mit 2 mm gebohrt.
13,5
Mitte Loch 13,5 mm vom
oberen Rand.
86
88
89
89
91
90
89
36
Die Gewichte aus den Teilen 89 bis 91
an Ätzteil 88 ankleben.
35
Die Ätzteile 88
88
nach Darstellung
biegen.
88
89
