3.4 Auf der Saugseite

Der Kompressor muss auf der Saugseite mit einem
Luftfilter ausgestattet sein. Dieser Filter muss waagerecht
eingebaut werden, die Regenkappe ist nach oben gerichtet.
Er soll so angeordnet sein, dass Steinschlag und
Spritzwasser, sowie die Auspuffgase und die vom Motor
abgegebene Hitze vermieden werden.
Der Luftfilter ist mit dem Kompressor mit einem Schlauch
verbunden. Vor dem Anschließen, das einwandfrei
abgedichtet sein muss, überprüfen, ob die Saugleitung
und die Anschlussflansche sauber sind.
Die Verschmutzungsanzeige muss bei Betrieb für das
Bedienpersonal sichtbar sein.

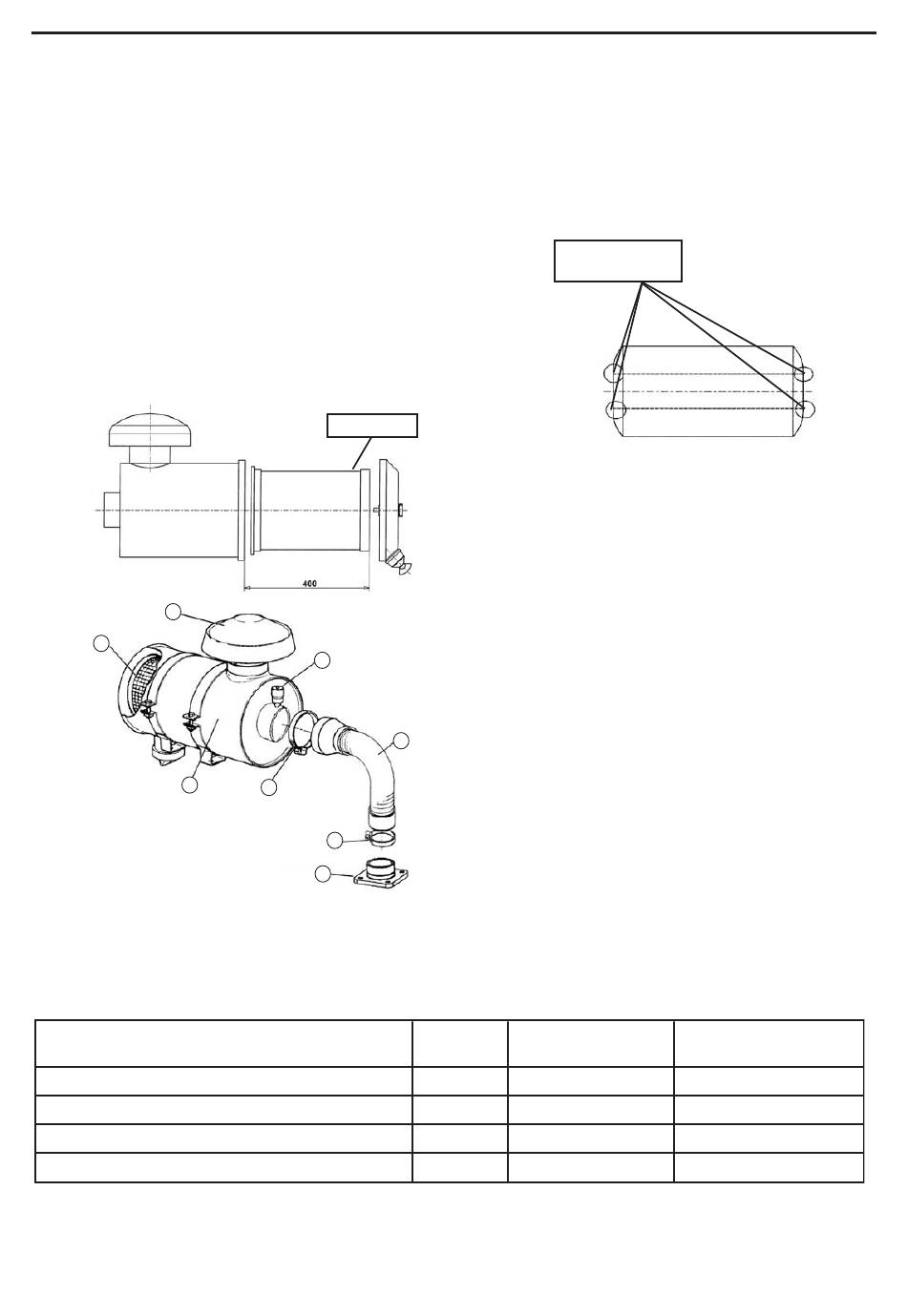

Der Zugang zum Filter muss leicht sein, auch den not-
wendigen Platz (400 mm) für das Auswechseln der
Filterpatrone, wie untenstehend gezeigt, vorsehen :
7
6
1
1 Gehäuse
2 Ansaugflansch
3 Anschlussschlauch
4 Luftfilter-Spannschelle
5 Flansch-Spannschelle
6 Filterpatrone
7 Regenkappe
8 Verschmutzungsanzeige
Antriebsart
PTO + Kardan
Elektromotor, direkt
Dieselmotor, direkt
Hydraulikmotor
(1) Der Typ STROMAG PERIFLEX VN muss von Fall zu Fall entsprechend der zu übertragenden Leistung, der Drehzahl und dem
Motortyp definiert werden. Diese Vorrichtung ermöglicht es, die Vibrationen des Motors zu dämpfen, die langfristig den Bruch
der kleinen Ritzelwelle des Kompressors verursachen können.
NT 1401-AL00 02 22 MX12 g
3. INSTALLATION (For tsetzung)
Filterpatrone
8
3
4
5
2
Empfehlungen

3.5 Auf der Druckseite

3.5.1 Schalldämpfer
Damit kann der Lärm in der Leitung gedämpft werden.
Er sollte so nahe wie möglich an der Kompressordruckseite
angebracht werden.
Er soll direkt in die Druckleitung eingeschweißt werden.
Zugelassene
Schweißzone
Jede Schweißung, die außerhalb dieser zugelassenen
Schweißzone erfolgt, beschädigt den Schalldämpfer
schwer. Insbesondere ist es verboten, darauf eine
Halteplatte anzuschweißen.
3.5.2 Rückschlagventil und Überdruckventil
Es ist unbedingt erforderlich, den Kompressor mit einem
Rückschlagventil und einem Überdruckventil zu schützen.
Siehe Betriebsanleitung 1401-E00 R
S
ICHERHEITSVENTIL

3.6 Antrieb

Unsere Schraubenkompressoren können mit verschiede-
nen Antrieben betrieben werden. Es ist jedoch notwendig,
für die erforderlichen Schutzsysteme zu sorgen.
Vielen Dank, dass Sie die folgenden Empfehlungen zwin-
gend beachten.
Drehmoment Spezielle
begrenzer Gummikupplung (1)
Ja Nein
Nein Nein
Ja Ja
Nein Nein
11/20
SCHALLDÄMPFER
SCHALLDÄMPFER
ÜCKSCHLAG
S S.
CHRAUBENKOMPRESSOR
Kommentare
Starten Stern / Dreieck
Mit oder ohne Kupplung
-
UND
