Inhaltszusammenfassung für Midea HW 5.90

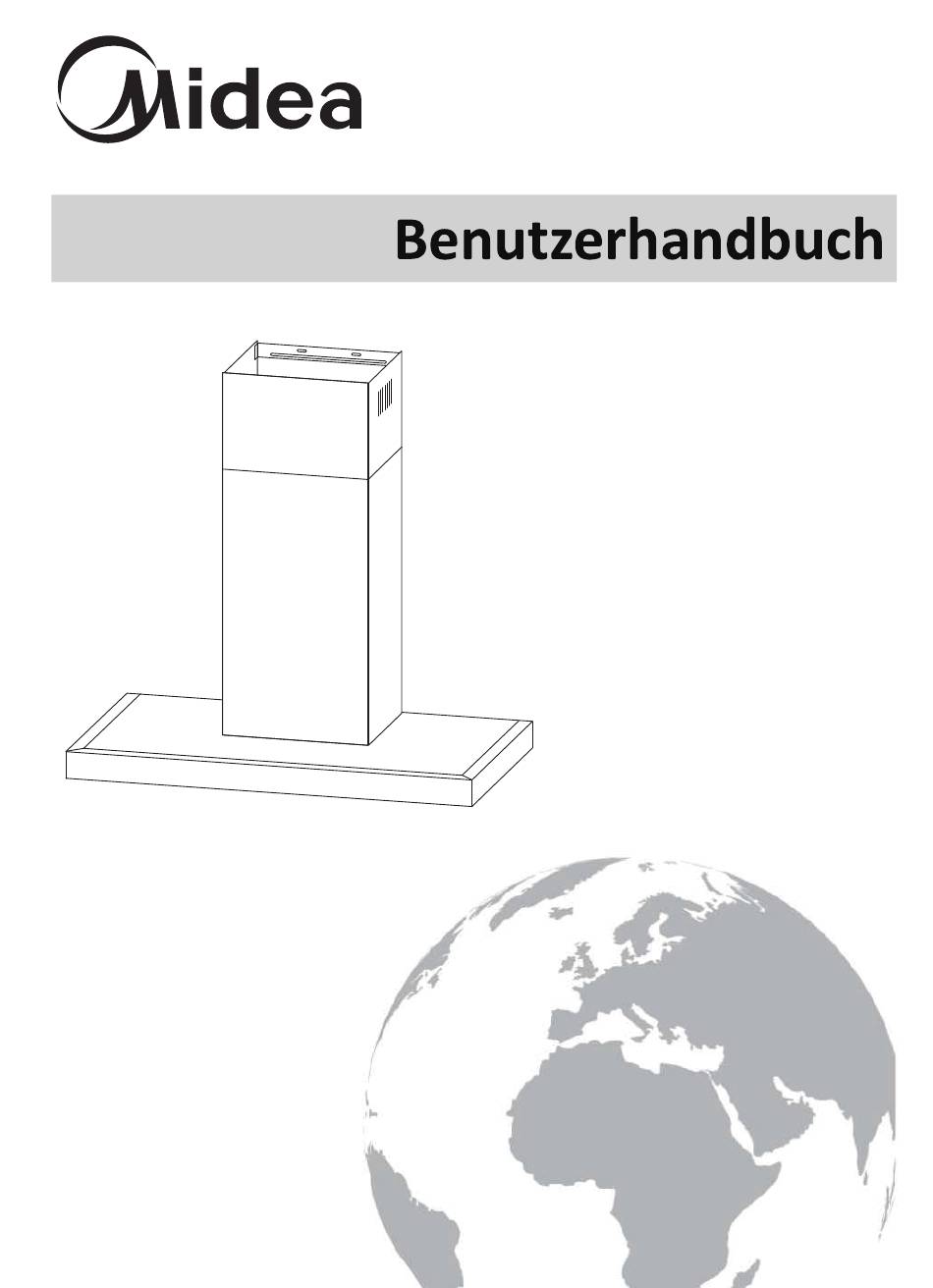

- Seite 1 Mo del l l HW 5.90 HW 5.60 Wandhaube Midea Europe GmbH Ludwig-Erhard-Straße 14 65760 Eschborn...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EMPFEHLUNGEN UND ANREGUNGEN ........3 KOMPONENTEN ................... ABMESSUNGEN................5 MONTAGE..................6 MONTAGE..................7 ABZUGSMONTAGE................. 8 WARTUNG..................9 BELEUCHTUNG................10 FEHLERBEHEBUNG............... 11... -
Seite 4: Empfehlungen Und Anregungen
EMPFEHLUNGEN UND ANREGUNGEN Die Gebrauchsanweisung gilt für mehrere Versionen dieses Geräts. Dementsprechend könnten Beschreibungen einzelner Funktionen beinhaltet sein, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden durch falsche oder unsachgemäße Installation. • Der Mindestsicherheitsabstand zwischen Herd und die Dunstabzugshaube beträgt 650 mm (einige Modelle können auf einer niedrigeren Höhe installiert werden, beziehen Sie sich auf die Absätze „Abmessungen“... -
Seite 5: Komponenten
KOMPONENTEN Ref. Menge . Produktkomponenten Haubenkörper, Steuereinheiten, Lampe, Gebläse, Filter Untere Abzugsverkleidung Obere Abzugsverkleidung Abzugsrohr Aktivkohlefilter Menge Dokumentation Manual de instruções Ref. Menge Installationskomponenten Schrauben 5 x 50 Wanddübel Schrauben 4,2 x 9,5 Schrauben 5 x 12 Befestigungshalterung Abzugshaube Befestigungshalterung Abzug Wenn Sie die folgenden Installationskomponenten wählen, siehe (Lösung 2) Ref. -
Seite 6: Abmessungen
ABMESSUNGEN Einheit: mm Min. Min. 650mm 650mm Option Abzug 400+400 448 485-828 500+500 548 585-1028 600+600 648 685-1228... -
Seite 7: Montage
MONTAGE WANDBOHRUNG UND BEFESTIGUNG DER HALTERUNG 80 80 80 80 (Lösung 2) Option Abzug 400X400 155-500 500X500 255-700 600X600 355-900 Erstellen Sie zunächst folgende Markierungen: • Ziehen Sie eine vertikale Linie bis zur Decke oder bis zur oberen Grenze, zentral in dem Bereich, in dem die Abzugshaube montiert werden soll. -
Seite 8: Anschlüsse
MONTAGE • (Bringen Sie mithilfe der 3 Schrauben (10) (5 x 50) die Abzugshaube an der Befestigungshalterung (20) auf der horizontalen Linie A an). • (Bringen Sie mithilfe der 3 Schrauben (10) (5 x 50) die Abzug an der Befestigungshalterung (20) auf der horizontalen Linie C an). - Seite 9 ABZUGSMONTAGE Drehzahleinstellung Nachdem die Haube eingeschaltet wurde, ist ein Signalton zu hören und alle Tastenbeleuch- tungen leuchten für 1 Sek. auf. Es wird somit darauf hingewiesen, dass die Abzugshaube eingeschaltet wurde. Bei eingeschalteter Abzugshaube: Ein-/Aus-Taste: Steuerung der Motorleistung: Im Bereitschaftszustand, drücken Sie die •...
-
Seite 10: Wartung
WARTUNG FETTFILTER REINIGUNG DER SELBSTTRAGENDEN FETTFILTER AUS METALL • Die Filter müssen alle 2 Betriebsmonate gereinigt werden bzw. häufiger bei besonders intensiver Nutzung. Sie sind spülmaschinen- fest. • Entnehmen Sie die Filter nacheinander, indem Sie sie in Richtung Rückseite der Abzugshaube schieben und gleichzeitig nach unten ziehen. - Seite 11 BELEUCHTUNG LAMPENWECHSEL Wechseln des lampenmoduls • Sie können die Birne nicht wechseln, es muss das gesamte Lampenmodul ersetzt werden. • Beim Wechseln des Lampenmoduls, stehen die Kontakte unter Strom. • Bevor Sie das/die Lampenmodul/e wechseln, nehmen Sie das Gerät vom Netz oder schalten Sie den Leistungsschalter im Sicherungskasten aus.
-
Seite 12: Fehlerbehebung
FEHLERBEHEBUNG Problem Ursache Lösung Rotorblätter sind blockiert. Kondensator ist beschädigt. Kondensator ersetzen. Motor ist beschädigt. Motor ersetzen. Lampe ist an, aber der Motor Motor ersetzen. funktioniert nicht Interne Verkabelung des Motors wurde durchtrennt/abgetrennt. Ein unangenehmer Geruch könnte entstehen. Abgesehen von oben genanntem, folgendes überprüfen: Lampe und Motor funktionieren Lampen beschädigt. - Seite 13 Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran. Sollten Sie dennoch einen Grund zur Reklamation erkennen, dann wenden Sie sich an unseren Kundendienst: Midea Europe GmbH Service Nr: 06196-9020 125 Info Nr: 06196-9020 100 Ludwig-Erhard-Straße 14 Email: service-meg@midea.com...
- Seite 16 Importiert von: Midea Europe GmbH Ludwig-Erhard-Straße 14 65760 Eschborn...
