MONTAGE

WANDBOHRUNG UND BEFESTIGUNG DER HALTERUNG
B
A
C
(Lösung 2)

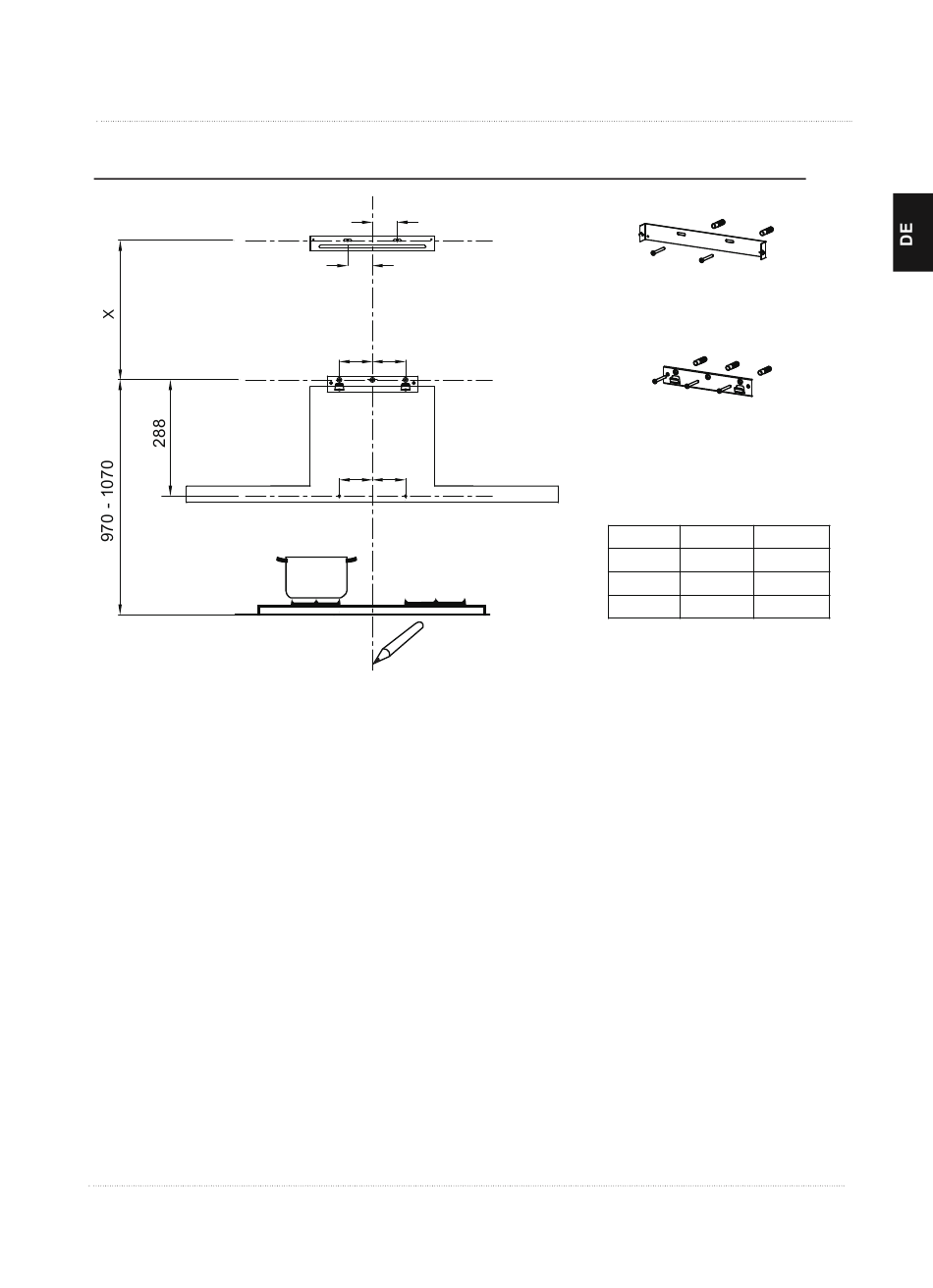

Erstellen Sie zunächst folgende Markierungen:
• Ziehen Sie eine vertikale Linie bis zur Decke oder bis zur oberen Grenze, zentral in dem Bereich, in
dem die Abzugshaube montiert werden soll.
• Ziehen Sie eine horizontale Linie A mit 970 - 1070 mm Abstand über dem Kochfeld.
• Ziehen Sie eine horizontale Linie B mit X mm Abstand über dem horizontale Linie A.
Kochfeld.
• Ziehen Sie eine horizontale Linie C, 288 mm unterhalb der horizontalen Linie A (Lösung 2).
Markierungspunkte:
• Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm rechts von der vertikalen Bezug-
slinie.
• Wiederholen Sie diesen Vorgang auf der anderen Seite. Achten Sie darauf, dass die beiden Mark-
ierungen auf der gleichen Höhe liegen.
• Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 60 mm rechts von der vertikalen
Bezugslinie.
• Wiederholen Sie diesen Vorgang auf der anderen Seite und erstellen Sie eine Markierung auf
der vertikalen Bezugslinie. Achten Sie darauf, dass die drei Markierungen auf der gleichen Höhe
liegen.
• Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 80 mm rechts von der vertikalen
Bezugslinie (Lösung 2).
• Wiederholen Sie diesen Vorgang auf der anderen Seite. Achten Sie darauf, dass die beiden
Markierungen auf der gleichen Höhe liegen.
Anbringen der Halterungen (optional):
• Bohren Sie ein Loch an den markierten Stellen (1) (2) (3)(Lösung 2), mit einem ɸ10-mm-Bohrer.
• Stecken Sie die Dübel (11) in die Löcher (1) (2) (3)(Lösung 2).
60
(2)
60
80 80
(1)
80 80
(3)
Option X
Abzug
1 400X400 155-500
2 500X500 255-700
3 600X600 355-900
