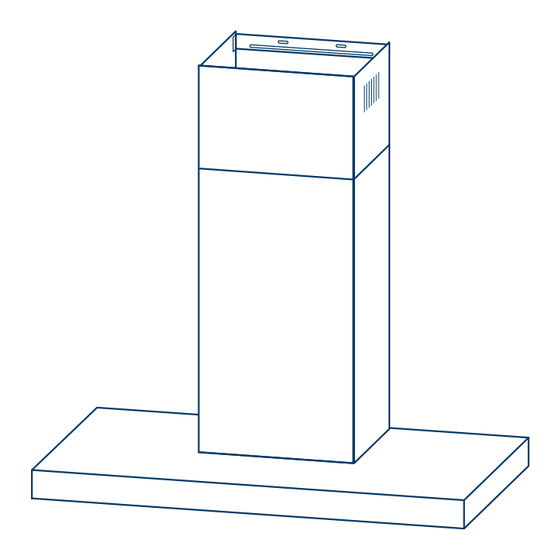

Midea WHT 4.60 IX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DE
Bedienungsanleitung
Dunstabzugshaube
MODELL: WHT 4.60 IX
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Midea WHT 4.60 IX

Inhaltszusammenfassung für Midea WHT 4.60 IX

  • Seite 1 Bedienungsanleitung Dunstabzugshaube MODELL: WHT 4.60 IX...

  • Seite 2: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS Die Gebrauchsanweisung gilt fü r mehrere Versionen dieses Geräts Dementsprechend kö nnten. Beschreibungen einzelner Funktionen beinhaltet sein, die nicht auf Ihr Gerät zutreffen. Montage • Der Hersteller haftet nicht fü r Schäden durch falsche oder unsachgemäß e Installation. •...

  • Seite 3: Wartung

    Pfannenboden zu richten. Stellen Sie sicher, dass sie nicht die Seiten umzieht. • Friteusen mü ssen während des Betriebs kontinuierlich ü berwacht werden. Ü berhitztes Ö l kann Feuer fangen und Flammen schlagen. • Flambieren Sie nichts unter der Dunstabzugshaube. Es besteht Brandgefahr! •...
  • Seite 4 KOMPONENTEN Ref. Memge. Produktkomponenten Kamin mit Wrasenschirm, komplett mit: Steuerungen, Licht, Gebläse, Filter. Unterer dekorativer Schornstein Oberer dekorativer Schornstein Flansch (150mm/120mm) Abzugsrohr Der Aktivkohlefilter (Ersatzteilnummer: MKF 150) Ref. Memge. Installationskomponenten Schrauben 5 x 50 Dü bel Schrauben 4,2 x 9,5 Befestigungshalterung Abzugshaube Befestigungshalterung Abzug...
  • Seite 5 ABMESSUNGEN Einheit: mm Min. Min. 650mm 650mm...

  • Seite 6: Montage

    MONTAGE WANDBOHRUNG UND BEFESTIGUNG DER HALTERUNG Vertikale Bezugslinie Erstellen Sie zunächst folgende Markierungen: • Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die Haube angebracht werden soll. • Eine horizontale Linie A bei 970 - 1070 mm über der Herdplatte. •...

  • Seite 7: Luftschachtversion Der Luftabzugsanlage

    Einhaken des Haubenkö rpers: • Hängen Sie den Haubenkö rper in die Halterung 20 ein. • Richten Sie den Haubenkö rper selbst aus. • Entfernen Sie den Filter von der Innenseite des Haubenkö rpers, befestigen Sie die Schrauben 10 an den Punkten (3) an den Dü beln 11. •...
  • Seite 8 ABZUGSMONTAGE Der Abzug kann nur mit der Abzugshaube installiert werden. Untere Abzugsverkleidung • Abluftrohr am Haubenkö rper befestigen, Schornstein und Haubenkö rper mit 2 Schrauben 12 verbinden. 4 X-Schrauben (ST4,2*9,5) Obere Abzugsverkleidung • Fü hren Sie den oberen Zierkamin 2.2 in den unteren Zierkamin 2.1 ein und ziehen Sie ihn bis zur horizontalen Linie B •...

  • Seite 9: Bedienung

    BEDIENUNG Beleuchtung Niedrig Mittel Hoch Boost • Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten. Drücken Sie einmal auf das Symbol „Beleuchtung“ , die Beleuchtung ist eingeschaltet. Drücken Sie die Taste erneut, wird sie ausgeschaltet. • Drücken Sie die Taste „Niedrig“ , um das Ein- und Ausschalten der niedrigen Geschwindigkeit zu steuern.
  • Seite 10 MAINTENANC Fettfilter Renigung der selbsttragenden fettfilter aus metall • Die Filter mü ssen alle 2 Betriebsmonate gereinigt werden bzw. häufiger bei besonders intensiver Nutzung. Sie sind spü lmaschinen- fest. • Ziehen Sie am Komfort- Panel, um es zu ö ffnen. •...

  • Seite 11: Entsorgung Von Elektronik-Altgerä Ten

    BELEUCHTUNG Austauschen der Lichtmodule • Die Glü hbirnen kö nnen nicht ersetzt werden. Das gesamte Lichtmodul muss ausgetauscht werden. • Beim Wechsel der Lichtmodule stehen die Kontakte unter Spannung. • Vor dem Auswechseln des/der Lichtmodule(s) ist das Gerät vom Netz zu trennen bzw.
  • Seite 12 Datenblatt fü r Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Midea Modellname/-kennzeichen WHT 4.60 IX Jährlicher Energieverbrauch (AEC) 16,1 kWh/Jahr Energieeffizienzklasse (A++ to E) Energieeffizienzindex (EEI) 31,4 fluiddynamische Effizienz (FDE) 37,9 Klasse fü r die fluiddynamische Effizienz (A to G)

  • Seite 13: Fehlerbehebung

    FEHLERBEHEBUNG Fault Ursache Lö sung Rotorblätter sind blockiert. Kondensator ist beschädigt. Kondensator ersetzen. Lampe ist an, aber der Motor Motor ist beschädigt. Motor ersetzen. funktioniert nicht Interne Verkabelung des Motors wurde durchtrennt/abgetrennt. Ein Motor ersetzen. unangenehmer Geruch kö nnte entstehen. Abgesehen von oben genanntem, folgendes ü...
  • Seite 14 Wir gratulieren Ihnen zum neuen Gerät und wü nschen Ihnen viel Freude daran. Sollten Sie dennoch einen Grund zur Reklamation erkennen, dann wenden Sie sich an unseren Service: Midea Europe GmbH Tel.: 06196-90 20 - 0 Im Servicefall: Ludwig-Erhard-Str. 14 Fax: 06196-90 20 -120 Tel.: 06196-90 20 - 0...
  • Seite 17 User manual Cooker hood MODEL: WHT4.60 IX...
