BELEUCHTUNG
LAMPENWECHSEL
Wechseln des lampenmoduls
• Sie können die Birne nicht wechseln, es muss das gesamte Lampenmodul ersetzt werden.
• Beim Wechseln des Lampenmoduls, stehen die Kontakte unter Strom.
• Bevor Sie das/die Lampenmodul/e wechseln, nehmen Sie das Gerät vom Netz oder schalten Sie den
Leistungsschalter im Sicherungskasten aus.

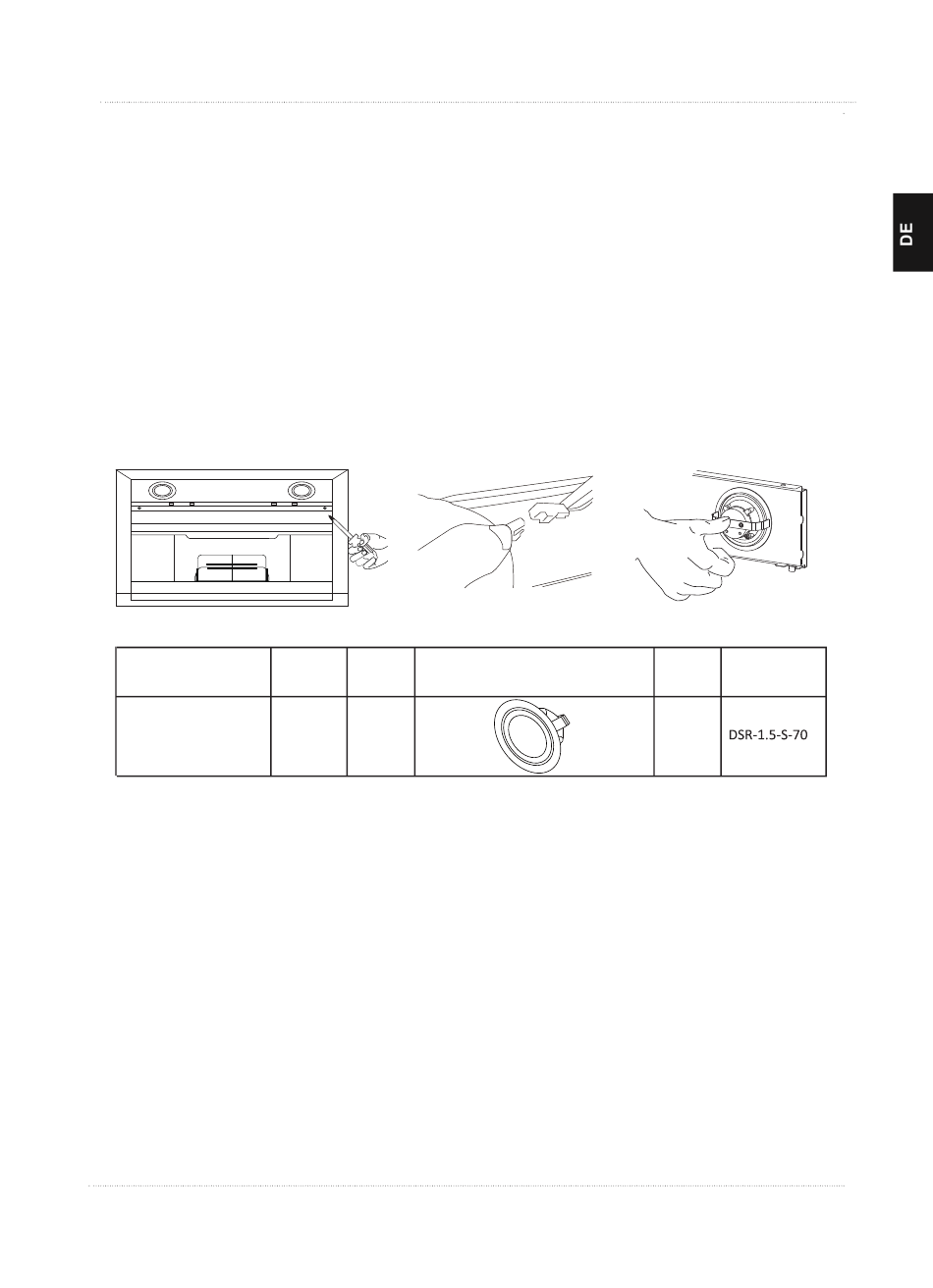

Demontage des LED-Lampenmoduls
• Entnehmen Sie den Fettfilter und entfernen Sie vorsichtig die 2 Schrauben von der Frontplatte (ein
Kreuzschlitzschraubendreher wird benötigt, um die Schrauben zu entfernen).
• Trennen Sie die Anschlüsse der LED-Lampe ab.
• Drücken Sie von der Rückseite der Frontplatte auf die LED-Lampe, um die LED-Lampe heraus zu
nehmen.
• Tauschen Sie die Lampe aus (im Handel erhältliche LED-Lampe, max. 1,5 W).
Rund/Durchmesser
70 mm
Reinstallation des LED-Lampenmoduls
• Drücken Sie die LED-Lampe auf die Vorderseite der Frontplatte, um die LED-Lampe auf die Front-
platte zu installieren.
• Verbinden Sie die Anschlüsse der LED-Lampe mit den leitungsführenden Kabeln der Lampe.
• Ziehen Sie die 2 Schrauben an der Frontplatte wieder vorsichtig an und setzen Sie den Fettfilter
wieder ein.
Max.
Volt
Leistung
1,5W DC 12 V
Lampen-
Abbildung
sockel
——
ILCOS D-Code
