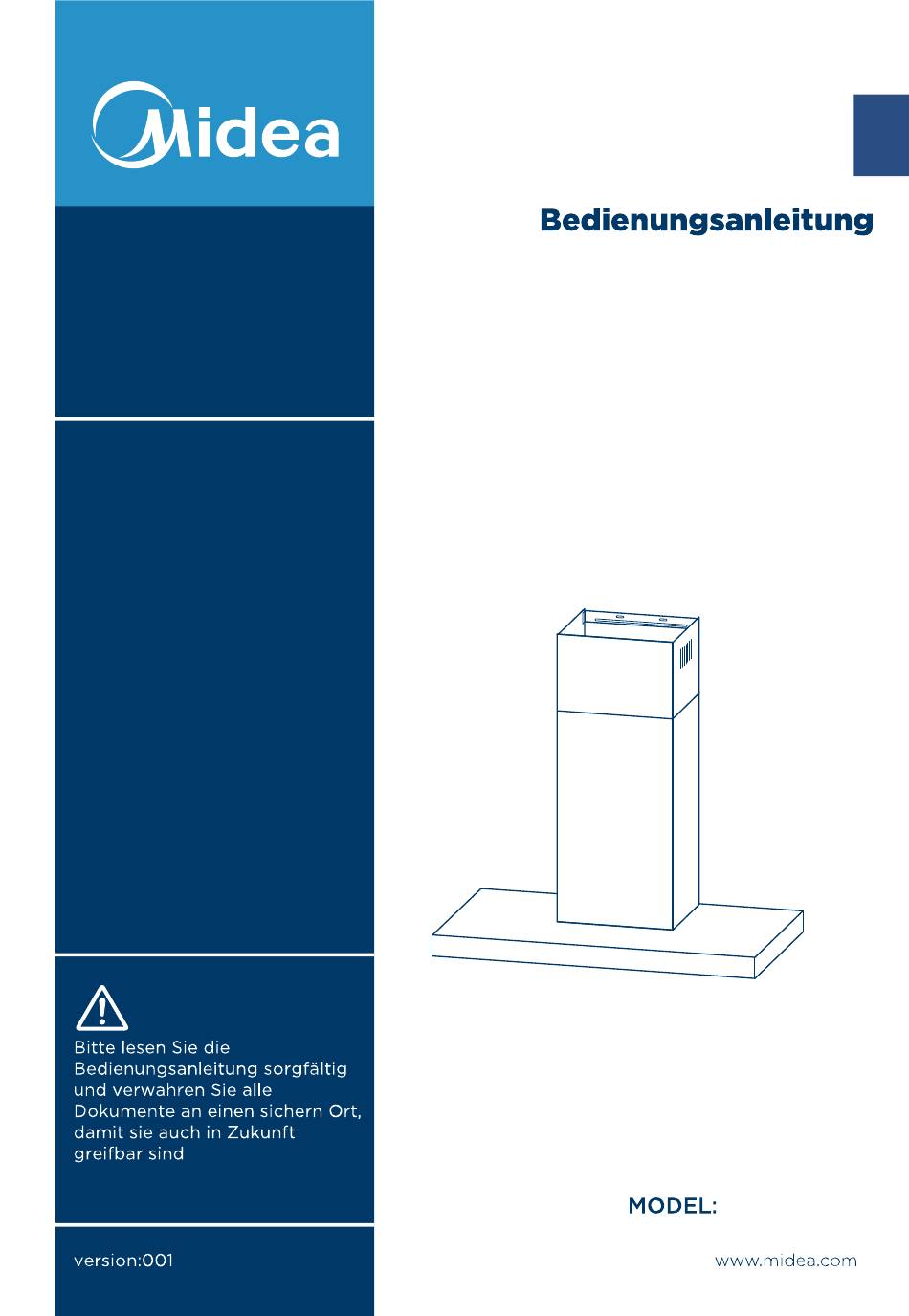

- Seite 1 Dunstabzugshaube HW 4.60 HW 4.90...
-
Seite 2: Empfehlungen Und Anregungen
EMPFEHLUNGEN UND ANREGUNGEN Die Gebrauchsanweisung gilt für mehrere Versionen dieses Geräts. Dementsprechend könnten Beschreibungen einzelner Funktionen beinhaltet sein, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden durch falsche oder unsachgemäße Installation. • Der Mindestsicherheitsabstand zwischen Herd und die Dunstabzugshaube beträgt 650 mm (einige Modelle können auf einer niedrigeren Höhe installiert werden, beziehen Sie sich auf die Absätze „Abmessungen“... - Seite 3 KOMPONENTEN Ref. Menge. Produktkomponenten Kamin mit Wrasenschirm, komplett mit: Steuerungen, Licht, Gebläse, Filter. Unterer dekorativer Schornstein Oberer dekorativer Schornstein Flansch (150mm/120mm) Ablaufrohr Der Aktivkohlefilter (Ersatzteilnummer: MKF 150) Menge. Dokumentation Bedienungsanleitung Optionale Ref. Menge. Installationskomponenten Schrauben 5 x 50 Dübel Schrauben 4,2 x 9,5 Hauben-Befestigungswinkel Schornstein-Befestigungswinkel...
-
Seite 4: Abmessungen
ABMESSUNGEN Einheit: mm Min. Min. 650mm 650mm Option Schornstein 400+390 465- 800 500+490 565- 1000... -
Seite 5: Wandbohrung Und Halterungsbefestigung
INSTALLATION WANDBOHRUNG UND HALTERUNGSBEFESTIGUNG Option Schornstein 400X390 160-500 500X490 260-700 Vertikale Bezugslinie Erstellen Sie zunächst folgende Markierungen: Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die Haube angebracht werden soll. Eine horizontale Linie A bei 970 - 1070 mm über der Herdplatte. - Seite 6 INSTALLATION Den Haubenbefestigungswinkel 20 mit 3 Schrauben 10 (5 x 50) an der horizontalen Linie A befestigen. Einen Schornsteinbefestigungswinkel 21 mit 2 Schrauben 10 (5 x 50) an der horizontalen Linie B befestigen. Unterer dekorativer Schornstein Abluftrohr am Haubenkörper befestigen, ...
-
Seite 7: Verwendung
VERWENDUNG Beleuchtung Mittel Hoch Boost Niedrig • Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten. Drücken Sie einmal auf das Symbol „Beleuchtung“ , die Beleuchtung ist eingeschaltet. Drücken Sie die Taste erneut, wird sie ausgeschaltet. • Drücken Sie die Taste „Niedrig“ , um das Ein- und Ausschalten der niedrigen Geschwindigkeit zu steuern. -
Seite 8: Wartung
WARTUNG FETTEFILTER REINIGUNG VON WIEDERVERWENDBAREN FETTFILTERN AUS METALL Die Filter müssen in regelmäßigen Abständen, spätestens jedoch alle 2 Betriebsmonate (bei besonders starker Beanspruchung häufiger) gereinigt werden. Die Reinigung kann von Hand oder in der Geschirrspülmaschine erfolgen. Entfernen Sie die Filter nacheinander, indem Sie die ... -
Seite 9: Entsorgung Von Elektroaltgeräten
LED-Lichtmodul demontieren Entfernen Sie den Fettfilter und entfernen Sie vorsichtig die 2 Schrauben von der Frontplatte (zum Entfernen der Schrauben wird ein Kreuzschlitzschraubenzieher benötigt). Trennen Sie den Anschluss der LED-Leuchte. Drücken Sie auf die LED-Leuchte auf der Rückseite der Frontplatte, nehmen Sie die LED- ... -
Seite 10: Technische Daten
Date n bla tt f ür H au s h alt sd u n stab zu gs hauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Midea HW 4.60 / HW 4.90 Modellname/-kennzeichen 16.1 kWh/year Jährlicher Energieverbrauch (AEC... - Seite 11 FEHLERBEHEBUNG Fehler Ursache Lösung Die Rotorblätter sind blockiert. Überprüfen Sie die Rotorblätter.. Der Kondensator ist beschädigt. Austausch des Kondensators. Keine Funktion des Motors bei Der Motor ist beschädigt. Austausch des Motors. funktionierende n Beleuchtung. Die interne Verdrahtung des Motors wird unterbrochen/getrennt. Es kann Austausch des Motors.
- Seite 12 Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran. Sollten Sie dennoch einen Grund zur Reklamation erkennen, dann wenden Sie sich an unseren Service: Midea Europe GmbH Tel.: 06196-90 20 - 0 Im Servicefall: Fax: 06196-90 20 -120 Tel.: 06196-90 20 - 0...
- Seite 15 User manual Cooker hood HW 4.60 HW 4.90...
