B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
28
6.3.6

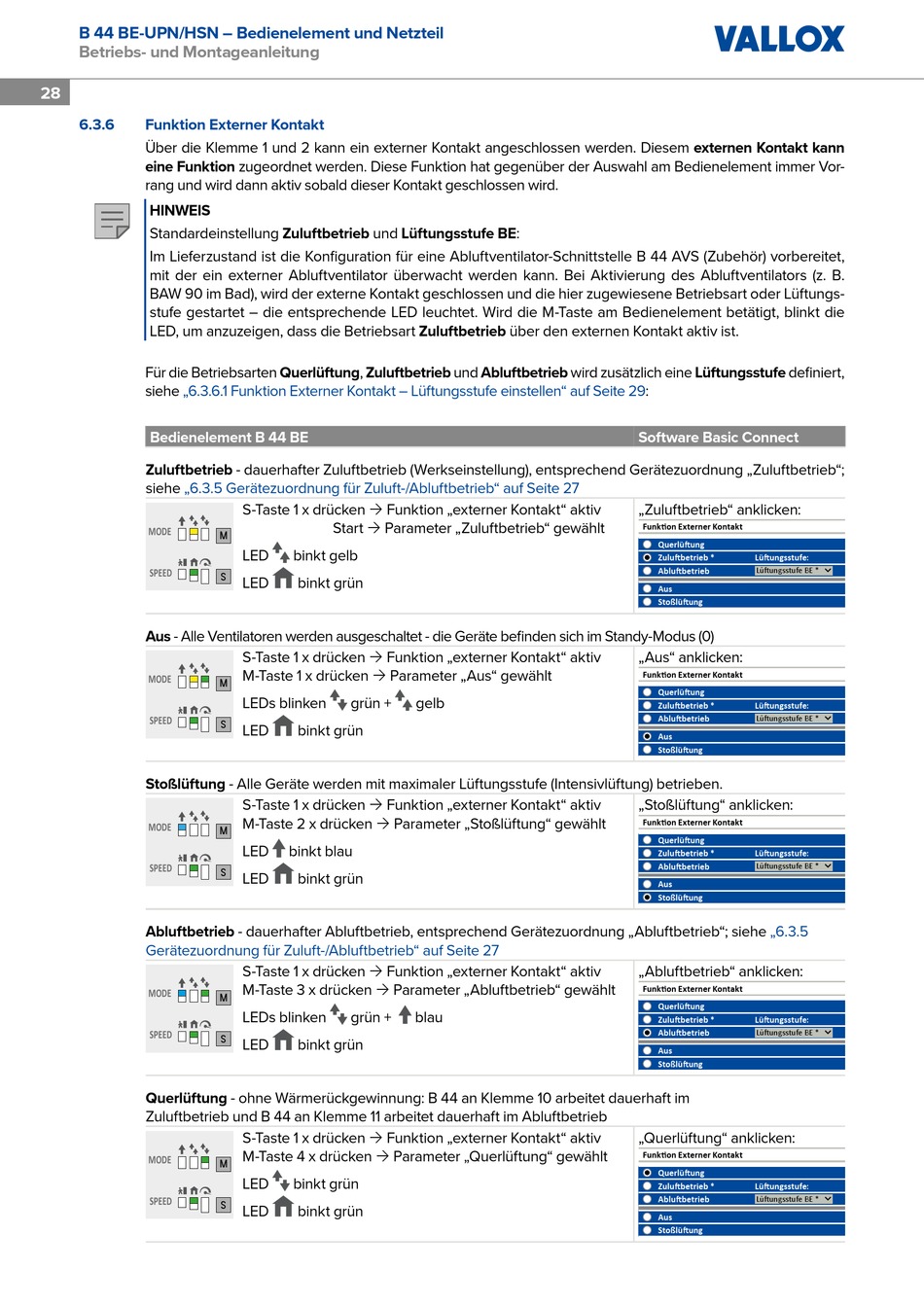

Funktion Externer Kontakt
Über die Klemme 1 und 2 kann ein externer Kontakt angeschlossen werden. Diesem externen Kontakt kann
eine Funktion zugeordnet werden. Diese Funktion hat gegenüber der Auswahl am Bedienelement immer Vor-
rang und wird dann aktiv sobald dieser Kontakt geschlossen wird.
HINWEIS
Standardeinstellung Zuluftbetrieb und Lüftungsstufe BE:
Im Lieferzustand ist die Konfiguration für eine Abluftventilator-Schnittstelle B 44 AVS (Zubehör) vorbereitet,
mit der ein externer Abluftventilator überwacht werden kann. Bei Aktivierung des Abluftventilators (z. B.
BAW 90 im Bad), wird der externe Kontakt geschlossen und die hier zugewiesene Betriebsart oder Lüftungs-
stufe gestartet – die entsprechende LED leuchtet. Wird die M-Taste am Bedienelement betätigt, blinkt die
LED, um anzuzeigen, dass die Betriebsart Zuluftbetrieb über den externen Kontakt aktiv ist.
Für die Betriebsarten Querlüftung, Zuluftbetrieb und Abluftbetrieb wird zusätzlich eine Lüftungsstufe definiert,
siehe
„6.3.6.1 Funktion Externer Kontakt – Lüftungsstufe einstellen" auf Seite
Bedienelement B 44 BE
Zuluftbetrieb - dauerhafter Zuluftbetrieb (Werkseinstellung), entsprechend Gerätezuordnung „Zuluftbetrieb";
siehe
„6.3.5 Gerätezuordnung für Zuluft-/Abluftbetrieb" auf Seite 27
MODE
SPEED
Aus - Alle Ventilatoren werden ausgeschaltet - die Geräte befinden sich im Standy-Modus (0)
MODE
SPEED
Stoßlüftung - Alle Geräte werden mit maximaler Lüftungsstufe (Intensivlüftung) betrieben.
MODE
SPEED
Abluftbetrieb - dauerhafter Abluftbetrieb, entsprechend Gerätezuordnung „Abluftbetrieb"; siehe
Gerätezuordnung für Zuluft-/Abluftbetrieb" auf Seite 27
MODE
SPEED
Querlüftung - ohne Wärmerückgewinnung: B 44 an Klemme 10 arbeitet dauerhaft im
Zuluftbetrieb und B 44 an Klemme 11 arbeitet dauerhaft im Abluftbetrieb
MODE
SPEED
S-Taste 1 x drücken Ò Funktion „externer Kontakt" aktiv
Start Ò Parameter „Zuluftbetrieb" gewählt
M
LED
binkt gelb
S
LED
binkt grün
S-Taste 1 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 1 x drücken Ò Parameter „Aus" gewählt
M
LEDs blinken
grün +
S
LED
binkt grün
S-Taste 1 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 2 x drücken Ò Parameter „Stoßlüftung" gewählt
M
LED
binkt blau
S
LED
binkt grün
S-Taste 1 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 3 x drücken Ò Parameter „Abluftbetrieb" gewählt
M
LEDs blinken
grün +
S
LED
binkt grün
S-Taste 1 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 4 x drücken Ò Parameter „Querlüftung" gewählt
M
LED
binkt grün
S
LED
binkt grün
gelb
blau
29:
Software Basic Connect
„Zuluftbetrieb" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb *
Lüftungsstufe:
Abluftbetrieb
Lü�ungsstufe BE *
Aus
Stoßlüftung
„Aus" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb *
Lüftungsstufe:
Abluftbetrieb
Lü�ungsstufe BE *
Aus
Stoßlüftung
„Stoßlüftung" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb *
Lüftungsstufe:
Abluftbetrieb
Lü�ungsstufe BE *
Aus
Stoßlüftung
„6.3.5
„Abluftbetrieb" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb *
Lüftungsstufe:
Abluftbetrieb
Lü�ungsstufe BE *
Aus
Stoßlüftung
„Querlüftung" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb *
Lüftungsstufe:
Lü�ungsstufe BE *
Abluftbetrieb
Aus
Stoßlüftung
