3.3.5 2 Unterputz-Netzteile B 44 UPN an 8 Stück B 44 / B 44 160
HINWEIS
Für den Betrieb von bis zu 8 Lüftungsgeräten B 44 oder B 44 160 werden 2 Netzteile B 44 UPN benötigt.
Ab dem 7. Gerät B 44 muss das zweite Netzteil B 44 UPN parallel geschaltet werden.

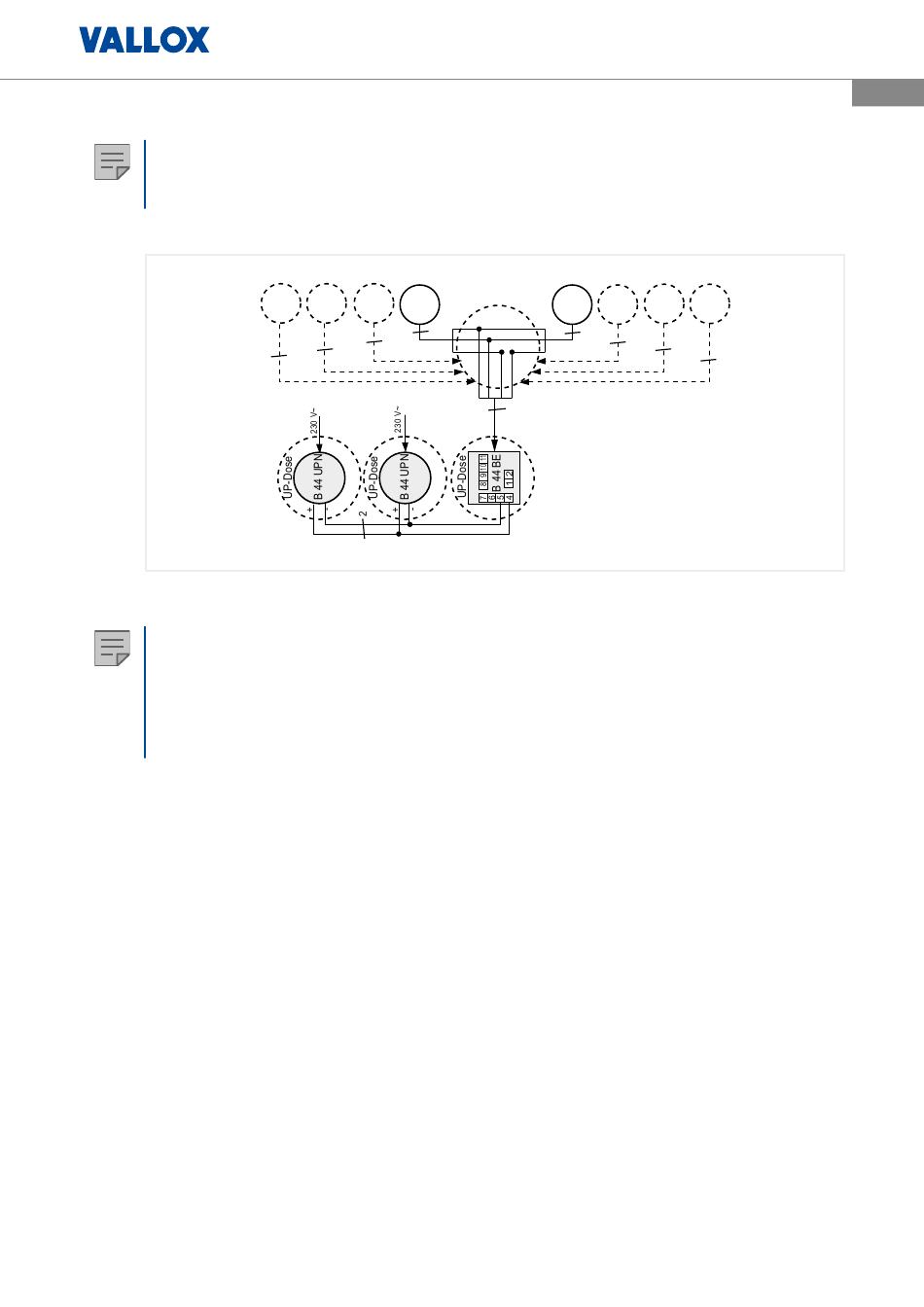

Abbildung 8: Maximalausbau 8 Stück B 44 mit 2 Stück B 44 UPN
HINWEIS ZUM KABEL
30 m (0,5 mm
„
Alle Geräte B 44 oder B 44 160 werden sternförmig zum Verteiler geführt
„
4 m (0,5 mm
2
„
4 m (0,5 mm
„
B 44 UPN
© Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de
P21010
B 44: Start „Zuluft"
B 44-7 B 44-5 B 44-3
B 44-1
3
3
3
Es dürfen nur 2 Netzteile vom gleichen Typ (hier B 44 UPN) verwendet werden!
) maximal von der Bedieneinheit B 44 BE bis zu den Geräten B 44-1 bis B 44-8
2
) maximal von der Bedieneinheit B 44 BE bis zum Sternpunkt
) bzw. 8 m (1,5 mm ) maximal von der Bedieneinheit B 44 BE zu den Unterputz-Netzteilen
2 2
B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
B 44: Start „Abluft"
B 44-2 B 44-4
Verteiler
6
3
3
8
10 11
6 = GND
4
8 = + 12V
10 = PWM Start Zuluft
11 = PWM Start Abluft
Änderungen vorbehalten, Stand 02/2020
B 44-6 B 44-8
3
3
3
