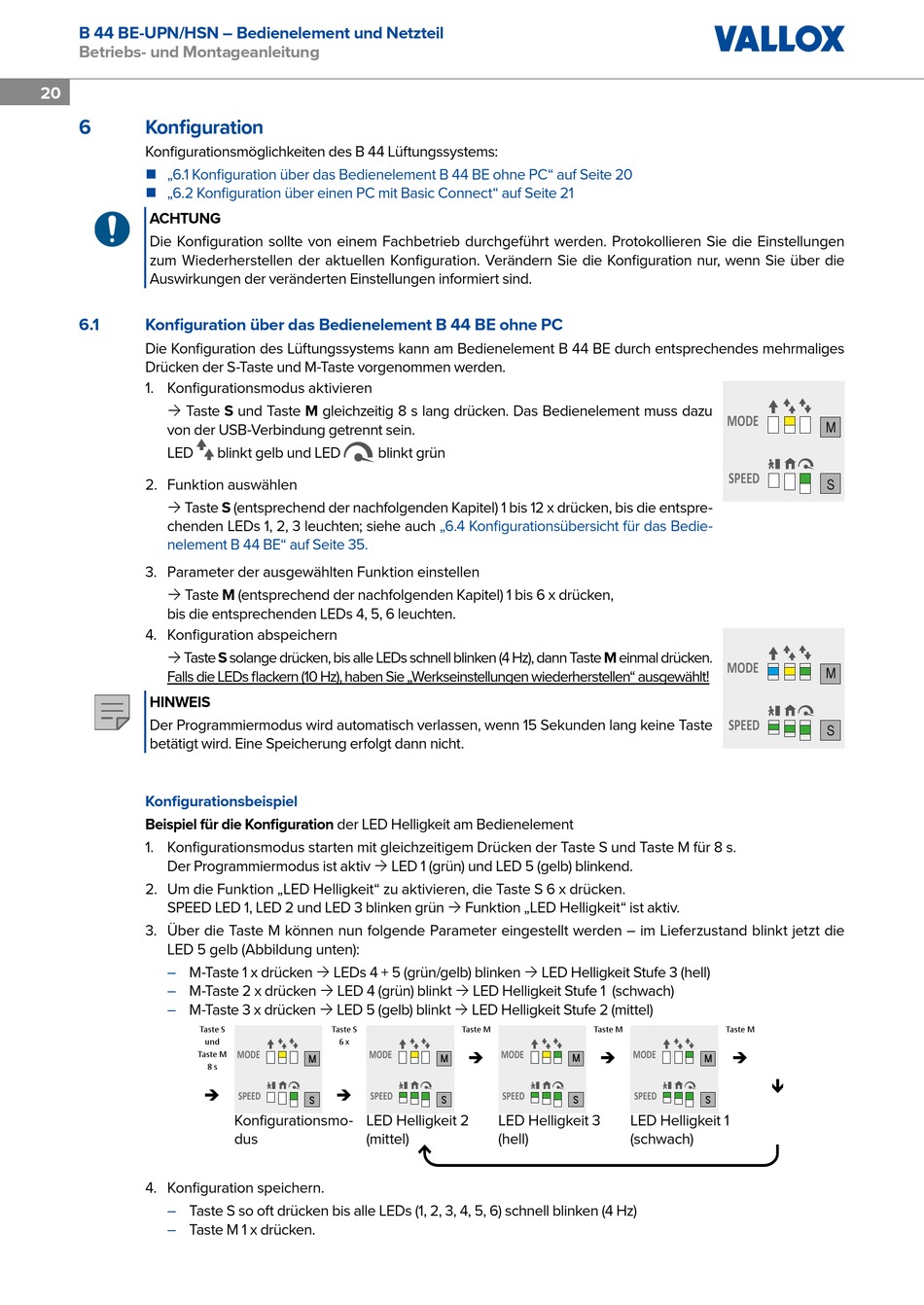

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
20
6
Konfiguration
Konfigurationsmöglichkeiten des B 44 Lüftungssystems:
„ „6.1 Konfiguration über das Bedienelement B 44 BE ohne PC" auf Seite 20
„ „6.2 Konfiguration über einen PC mit Basic Connect" auf Seite 21
ACHTUNG
Die Konfiguration sollte von einem Fachbetrieb durchgeführt werden. Protokollieren Sie die Einstellungen
zum Wiederherstellen der aktuellen Konfiguration. Verändern Sie die Konfiguration nur, wenn Sie über die
Auswirkungen der veränderten Einstellungen informiert sind.
6.1
Konfiguration über das Bedienelement B 44 BE ohne PC
Die Konfiguration des Lüftungssystems kann am Bedienelement B 44 BE durch entsprechendes mehrmaliges
Drücken der S-Taste und M-Taste vorgenommen werden.
1. Konfigurationsmodus aktivieren
Ò Taste S und Taste M gleichzeitig 8 s lang drücken. Das Bedienelement muss dazu
von der USB-Verbindung getrennt sein.
LED
2. Funktion auswählen
Ò Taste S (entsprechend der nachfolgenden Kapitel) 1 bis 12 x drücken, bis die entspre-
chenden LEDs 1, 2, 3 leuchten; siehe auch
nelement B 44 BE" auf Seite 35.
3. Parameter der ausgewählten Funktion einstellen
Ò Taste M (entsprechend der nachfolgenden Kapitel) 1 bis 6 x drücken,
bis die entsprechenden LEDs 4, 5, 6 leuchten.
4. Konfiguration abspeichern
Ò Taste S solange drücken, bis alle LEDs schnell blinken (4 Hz), dann Taste M einmal drücken.
Falls die LEDs flackern (10 Hz), haben Sie „Werkseinstellungen wiederherstellen" ausgewählt!
HINWEIS
Der Programmiermodus wird automatisch verlassen, wenn 15 Sekunden lang keine Taste
betätigt wird. Eine Speicherung erfolgt dann nicht.
Konfigurationsbeispiel
Beispiel für die Konfiguration der LED Helligkeit am Bedienelement
1. Konfigurationsmodus starten mit gleichzeitigem Drücken der Taste S und Taste M für 8 s.
Der Programmiermodus ist aktiv Ò LED 1 (grün) und LED 5 (gelb) blinkend.
2. Um die Funktion „LED Helligkeit" zu aktivieren, die Taste S 6 x drücken.
SPEED LED 1, LED 2 und LED 3 blinken grün Ò Funktion „LED Helligkeit" ist aktiv.
3. Über die Taste M können nun folgende Parameter eingestellt werden – im Lieferzustand blinkt jetzt die
LED 5 gelb (Abbildung unten):
–
M-Taste 1 x drücken Ò LEDs 4 + 5 (grün/gelb) blinken Ò LED Helligkeit Stufe 3 (hell)
–
M-Taste 2 x drücken Ò LED 4 (grün) blinkt Ò LED Helligkeit Stufe 1 (schwach)
–
M-Taste 3 x drücken Ò LED 5 (gelb) blinkt Ò LED Helligkeit Stufe 2 (mittel)
Taste S
und
Taste M
8 s
è
4. Konfiguration speichern.
–
Taste S so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6) schnell blinken (4 Hz)
–
Taste M 1 x drücken.
blinkt gelb und LED
blinkt grün
Taste S
6 x
MODE
MODE
M
è
SPEED
SPEED
S
Konfigurationsmo-
LED Helligkeit 2
dus
(mittel)
„6.4 Konfigurationsübersicht für das Bedie-
Taste M
Taste M
MODE
è
è
M
M
SPEED
S
S
LED Helligkeit 3
(hell)
MODE
SPEED
MODE
SPEED
Taste M
MODE
è
M
ê
SPEED
S
LED Helligkeit 1
(schwach)
M
S
M
S
