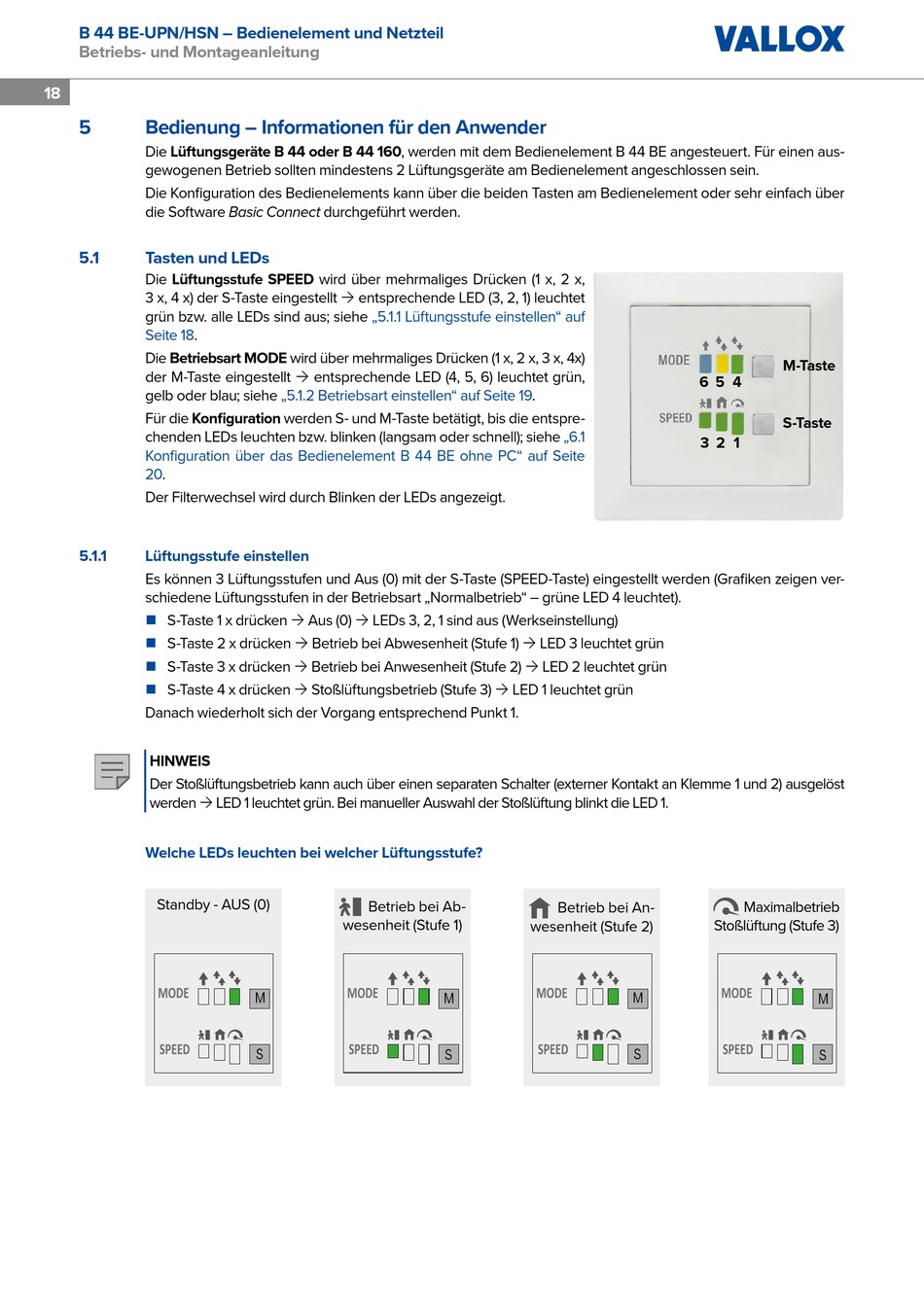

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
18
5
Bedienung – Informationen für den Anwender
Die Lüftungsgeräte B 44 oder B 44 160, werden mit dem Bedienelement B 44 BE angesteuert. Für einen aus-
gewogenen Betrieb sollten mindestens 2 Lüftungsgeräte am Bedienelement angeschlossen sein.
Die Konfiguration des Bedienelements kann über die beiden Tasten am Bedienelement oder sehr einfach über
die Software Basic Connect durchgeführt werden.
5.1
Tasten und LEDs
Die Lüftungsstufe SPEED wird über mehrmaliges Drücken (1 x, 2 x,
3 x, 4 x) der S-Taste eingestellt Ò entsprechende LED (3, 2, 1) leuchtet
grün bzw. alle LEDs sind aus; siehe
Seite
18.
Die Betriebsart MODE wird über mehrmaliges Drücken (1 x, 2 x, 3 x, 4x)
der M-Taste eingestellt Ò entsprechende LED (4, 5, 6) leuchtet grün,
gelb oder blau; siehe
Für die Konfiguration werden S- und M-Taste betätigt, bis die entspre-
chenden LEDs leuchten bzw. blinken (langsam oder schnell); siehe
Konfiguration über das Bedienelement B 44 BE ohne PC" auf Seite
20.
Der Filterwechsel wird durch Blinken der LEDs angezeigt.
5.1.1
Lüftungsstufe einstellen
Es können 3 Lüftungsstufen und Aus (0) mit der S-Taste (SPEED-Taste) eingestellt werden (Grafiken zeigen ver-
schiedene Lüftungsstufen in der Betriebsart „Normalbetrieb" – grüne LED 4 leuchtet).
S-Taste 1 x drücken Ò Aus (0) Ò LEDs 3, 2, 1 sind aus (Werkseinstellung)
„
S-Taste 2 x drücken Ò Betrieb bei Abwesenheit (Stufe 1) Ò LED 3 leuchtet grün
„
S-Taste 3 x drücken Ò Betrieb bei Anwesenheit (Stufe 2) Ò LED 2 leuchtet grün
„
S-Taste 4 x drücken Ò Stoßlüftungsbetrieb (Stufe 3) Ò LED 1 leuchtet grün
„
Danach wiederholt sich der Vorgang entsprechend Punkt 1.
HINWEIS
Der Stoßlüftungsbetrieb kann auch über einen separaten Schalter (externer Kontakt an Klemme 1 und 2) ausgelöst
werden Ò LED 1 leuchtet grün. Bei manueller Auswahl der Stoßlüftung blinkt die LED 1.
Welche LEDs leuchten bei welcher Lüftungsstufe?
Standby - AUS (0)
MODE
SPEED
„5.1.1 Lüftungsstufe einstellen" auf
„5.1.2 Betriebsart einstellen" auf Seite
Betrieb bei Ab-
wesenheit (Stufe 1)
MODE
M
SPEED
S
19.
„6.1
Betrieb bei An-
wesenheit (Stufe 2)
MODE
M
SPEED
S
M-Taste
MM
6
5
4
S-Taste
3
2
1
Maximalbetrieb
Stoßlüftung (Stufe 3)
MODE
M
SPEED
S
M
S
