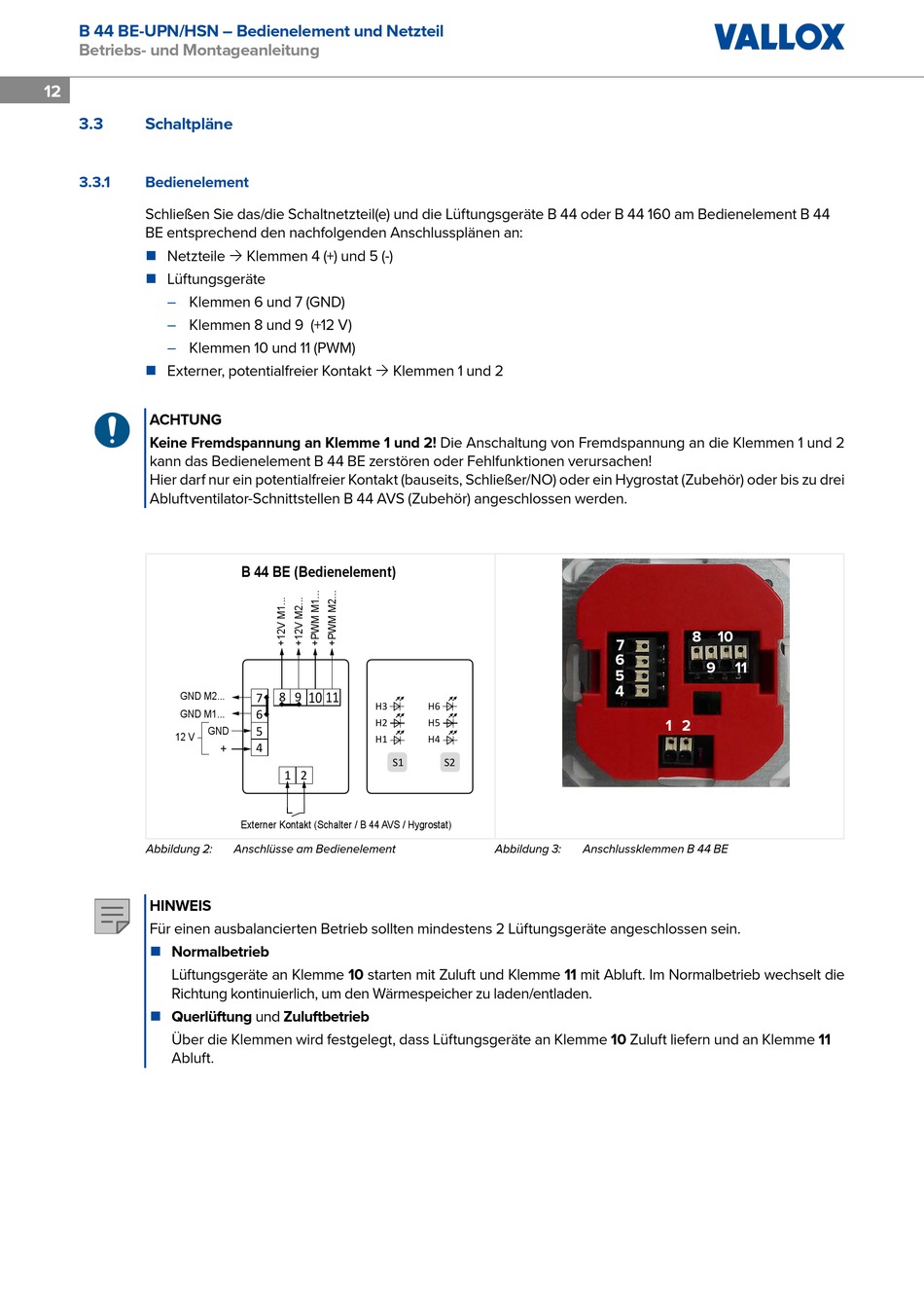

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
12
3.3
Schaltpläne
3.3.1
Bedienelement
Schließen Sie das/die Schaltnetzteil(e) und die Lüftungsgeräte B 44 oder B 44 160 am Bedienelement B 44
BE entsprechend den nachfolgenden Anschlussplänen an:
Netzteile Ò Klemmen 4 (+) und 5 (-)
„
Lüftungsgeräte
„
–
Klemmen 6 und 7 (GND)
–
Klemmen 8 und 9 (+12 V)
–
Klemmen 10 und 11 (PWM)
Externer, potentialfreier Kontakt Ò Klemmen 1 und 2
„
ACHTUNG
Keine Fremdspannung an Klemme 1 und 2! Die Anschaltung von Fremdspannung an die Klemmen 1 und 2
kann das Bedienelement B 44 BE zerstören oder Fehlfunktionen verursachen!
Hier darf nur ein potentialfreier Kontakt (bauseits, Schließer/NO) oder ein Hygrostat (Zubehör) oder bis zu drei
Abluftventilator-Schnittstellen B 44 AVS (Zubehör) angeschlossen werden.
GND M2...
GND M1...
GND
12 V
Abbildung 2:
HINWEIS
Für einen ausbalancierten Betrieb sollten mindestens 2 Lüftungsgeräte angeschlossen sein.
Normalbetrieb
„
Lüftungsgeräte an Klemme 10 starten mit Zuluft und Klemme 11 mit Abluft. Im Normalbetrieb wechselt die
Richtung kontinuierlich, um den Wärmespeicher zu laden/entladen.
Querlüftung und Zuluftbetrieb
„
Über die Klemmen wird festgelegt, dass Lüftungsgeräte an Klemme 10 Zuluft liefern und an Klemme 11
Abluft.
B 44 BE (Bedienelement)
10 11
8 9
7
H3
6
H2
5
H1
4
+
S1
1
2
Externer Kontakt (Schalter / B 44 AVS / Hygrostat)
Anschlüsse am Bedienelement
H6
H5
H4
S2
Abbildung 3:
Anschlussklemmen B 44 BE
8
10
7
6
9
11
5
4
1 2
