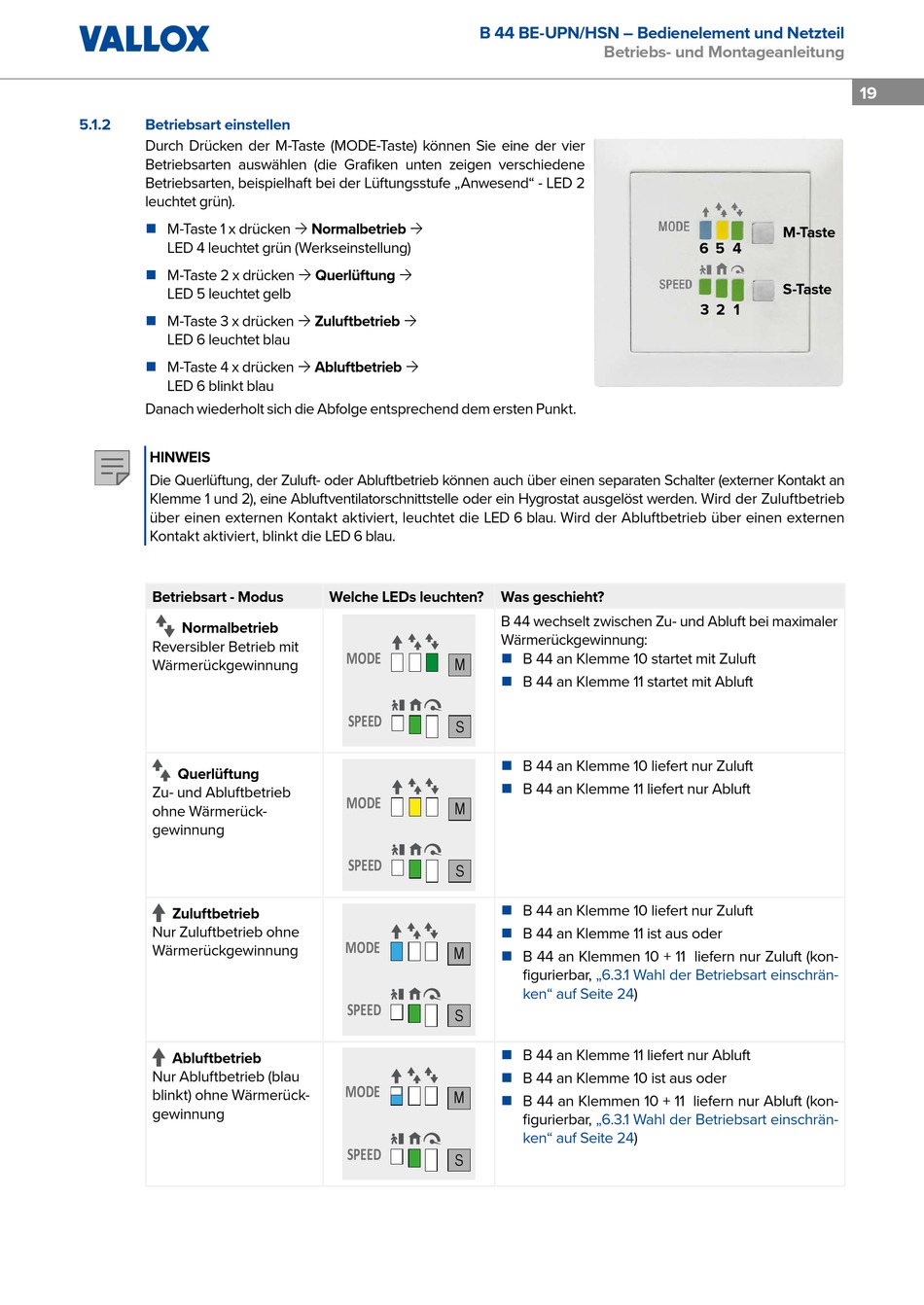

5.1.2
Betriebsart einstellen
Durch Drücken der M-Taste (MODE-Taste) können Sie eine der vier
Betriebsarten auswählen (die Grafiken unten zeigen verschiedene
Betriebsarten, beispielhaft bei der Lüftungsstufe „Anwesend" - LED 2
leuchtet grün).
M-Taste 1 x drücken Ò Normalbetrieb Ò
„
LED 4 leuchtet grün (Werkseinstellung)
M-Taste 2 x drücken Ò Querlüftung Ò
„
LED 5 leuchtet gelb
M-Taste 3 x drücken Ò Zuluftbetrieb Ò
„
LED 6 leuchtet blau
M-Taste 4 x drücken Ò Abluftbetrieb Ò
„
LED 6 blinkt blau
Danach wiederholt sich die Abfolge entsprechend dem ersten Punkt.
HINWEIS
Die Querlüftung, der Zuluft- oder Abluftbetrieb können auch über einen separaten Schalter (externer Kontakt an
Klemme 1 und 2), eine Abluftventilatorschnittstelle oder ein Hygrostat ausgelöst werden. Wird der Zuluftbetrieb
über einen externen Kontakt aktiviert, leuchtet die LED 6 blau. Wird der Abluftbetrieb über einen externen
Kontakt aktiviert, blinkt die LED 6 blau.
Betriebsart - Modus
Normalbetrieb
Reversibler Betrieb mit
Wärmerückgewinnung
Querlüftung
Zu- und Abluftbetrieb
ohne Wärmerück-
gewinnung
Zuluftbetrieb
Nur Zuluftbetrieb ohne
Wärmerückgewinnung
Abluftbetrieb
Nur Abluftbetrieb (blau
blinkt) ohne Wärmerück-
gewinnung
© Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de
P21010
B 44 BE-UPN/HSN – Bedienelement und Netzteil
Welche LEDs leuchten?
Was geschieht?
B 44 wechselt zwischen Zu- und Abluft bei maximaler
Wärmerückgewinnung:
MODE
„
M
„
SPEED
S
„
„
MODE
M
SPEED
S
„
„
MODE
M
„
SPEED
S
„
„
MODE
M
„
SPEED
S
Betriebs- und Montageanleitung
B 44 an Klemme 10 startet mit Zuluft
B 44 an Klemme 11 startet mit Abluft
B 44 an Klemme 10 liefert nur Zuluft
B 44 an Klemme 11 liefert nur Abluft
B 44 an Klemme 10 liefert nur Zuluft
B 44 an Klemme 11 ist aus oder
B 44 an Klemmen 10 + 11 liefern nur Zuluft (kon-
figurierbar,
„6.3.1 Wahl der Betriebsart einschrän-
ken" auf Seite
24)
B 44 an Klemme 11 liefert nur Abluft
B 44 an Klemme 10 ist aus oder
B 44 an Klemmen 10 + 11 liefern nur Abluft (kon-
figurierbar,
„6.3.1 Wahl der Betriebsart einschrän-
ken" auf Seite
24)
Änderungen vorbehalten, Stand 02/2020
19
M-Taste
MM
6
5
4
S-Taste
3
2
1
