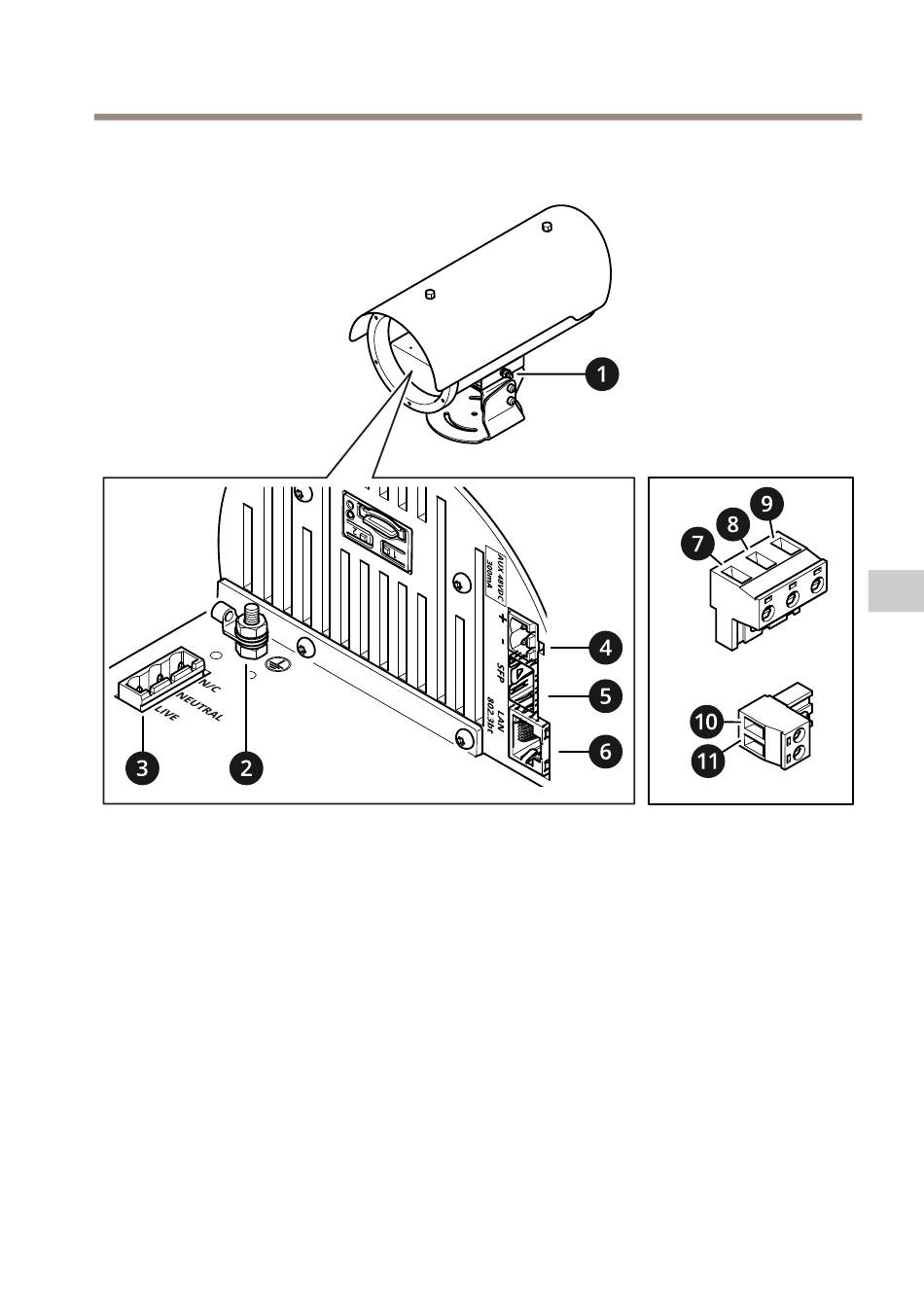

F31 F31 お お お よ よ よ び び び F33 F31 F33 F33 の の の 配 配 配 線 線 線
1
アース補完ボンディング
2
アーススタッド
3
TB2電源⼊⼒
4
TB1補助出⼒
5
SFPケージ
6
ネットワークコネクターRJ45
7
TB2電源ライブ
8
TB2電源ニュートラル
9 TB2 N/C
10 TB1補助出⼒+48 V DC 14.4 W (最⼤)
11 TB1補助出⼒0 V DC
固定カメラの配線を装置の背⾯にある接続ターミナルに接続します。
