7. Elektrischer Anschluss
Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer
Anlage mit den Spannungswerten des Messgerätes
übereinstimmen.
Der elektrische Anschluss sollte nur von fachkundigem Personal
mit entsprechenden Fachkenntnissen durchgeführt werden.
Wählen Sie zum elektrischen Anschluss ein geeignetes Kabel:
Typ TNK-...P: Kabeldurchmesser 5-10 mm
Typ TNK-...M: nach DIN 89280 mit Innengewinde M18x1,5
Typ TNK-...M:

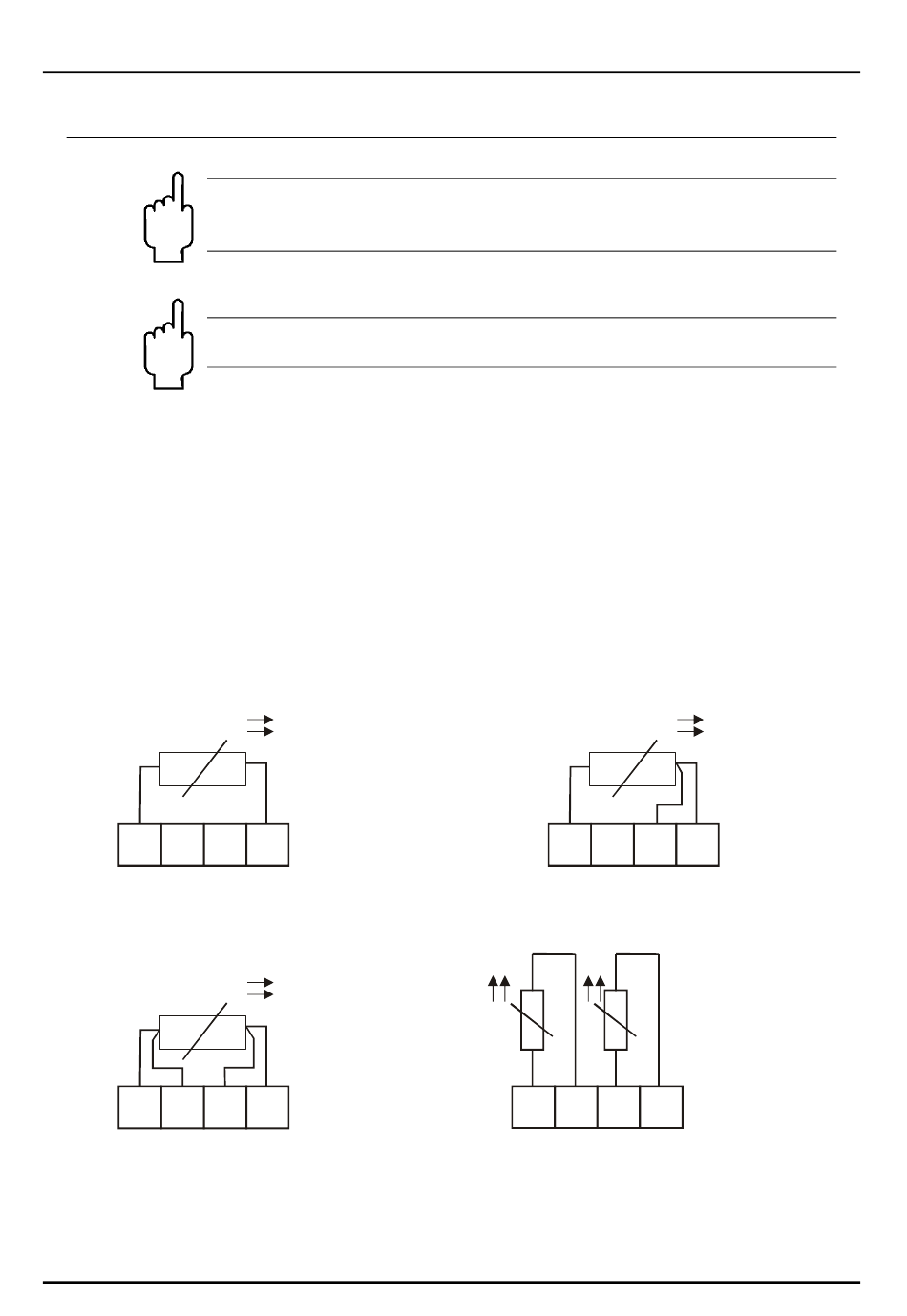

Schaltschema für Klemmsockel
2-Leiter (TNK-1xxx xx x2x)
Der Leitungswiderstand geht als Fehler in die Messung ein
U
1 2 3 4
4-Leiter (TNK-1xxx xx x4x)
Der Innenleitungswiderstand der Anschlussdrähte
kann vernachlässigt werden
U
1 2 3 4
Wir empfehlen den Anschluss an geeignete Transmitter/Auswertegeräte
(s. Broschüre Z2)
TNK K07/0422
für Kabel mit Schirm, Durchmesser: 8-10,5 mm
(Schifffahrtsanwendung)
nach VG 88812 mit Innengewinde M18x1,5
für Kabel mit Schirm, Durchmesser: 11,5-12,5 mm
(Militäranwendung)
Messabweichungen auftreten
3-Leiter (TNK-1xxx xx x3x)
Ab einer Kabellänge von ca. 30 m können
U
1 2 3 4
2x 2-Leiter (TNK-1xxx xx 2(6)2x)
2x 2-Leiter (TNK-1xxx xx B(D)2x)
U
U
1 2 3 4
TNK
Seite 5
