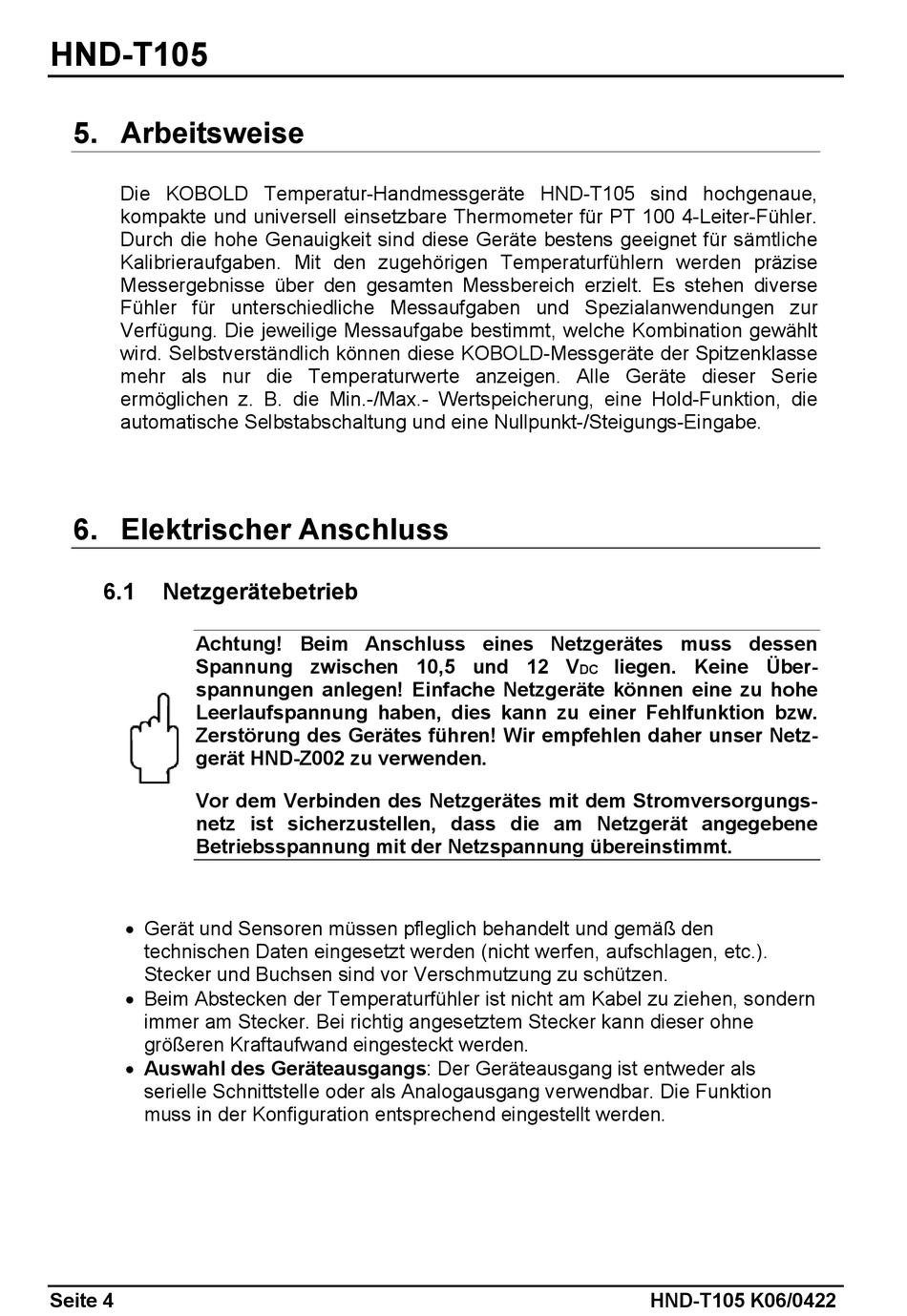

HND-T105
5. Arbeitsweise
Die KOBOLD Temperatur-Handmessgeräte HND-T105 sind hochgenaue,
kompakte und universell einsetzbare Thermometer für PT 100 4-Leiter-Fühler.
Durch die hohe Genauigkeit sind diese Geräte bestens geeignet für sämtliche
Kalibrieraufgaben. Mit den zugehörigen Temperaturfühlern werden präzise
Messergebnisse über den gesamten Messbereich erzielt. Es stehen diverse
Fühler für unterschiedliche Messaufgaben und Spezialanwendungen zur
Verfügung. Die jeweilige Messaufgabe bestimmt, welche Kombination gewählt
wird. Selbstverständlich können diese KOBOLD-Messgeräte der Spitzenklasse
mehr als nur die Temperaturwerte anzeigen. Alle Geräte dieser Serie
ermöglichen z. B. die Min.-/Max.- Wertspeicherung, eine Hold-Funktion, die
automatische Selbstabschaltung und eine Nullpunkt-/Steigungs-Eingabe.
6. Elektrischer Anschluss
6.1
Netzgerätebetrieb
Achtung! Beim Anschluss eines Netzgerätes muss dessen
Spannung zwischen 10,5 und 12 V
spannungen anlegen! Einfache Netzgeräte können eine zu hohe
Leerlaufspannung haben, dies kann zu einer Fehlfunktion bzw.
Zerstörung des Gerätes führen! Wir empfehlen daher unser Netz-
gerät HND-Z002 zu verwenden.
Vor dem Verbinden des Netzgerätes mit dem Stromversorgungs-
netz ist sicherzustellen, dass die am Netzgerät angegebene
Betriebsspannung mit der Netzspannung übereinstimmt.
Gerät und Sensoren müssen pfleglich behandelt und gemäß den
technischen Daten eingesetzt werden (nicht werfen, aufschlagen, etc.).
Stecker und Buchsen sind vor Verschmutzung zu schützen.
Beim Abstecken der Temperaturfühler ist nicht am Kabel zu ziehen, sondern
immer am Stecker. Bei richtig angesetztem Stecker kann dieser ohne
größeren Kraftaufwand eingesteckt werden.
Auswahl des Geräteausgangs: Der Geräteausgang ist entweder als
serielle Schnittstelle oder als Analogausgang verwendbar. Die Funktion
muss in der Konfiguration entsprechend eingestellt werden.
Seite 4
liegen. Keine Über-
DC
HND-T105 K06/0422
