Betriebsanleitung Clou Compact 2.0

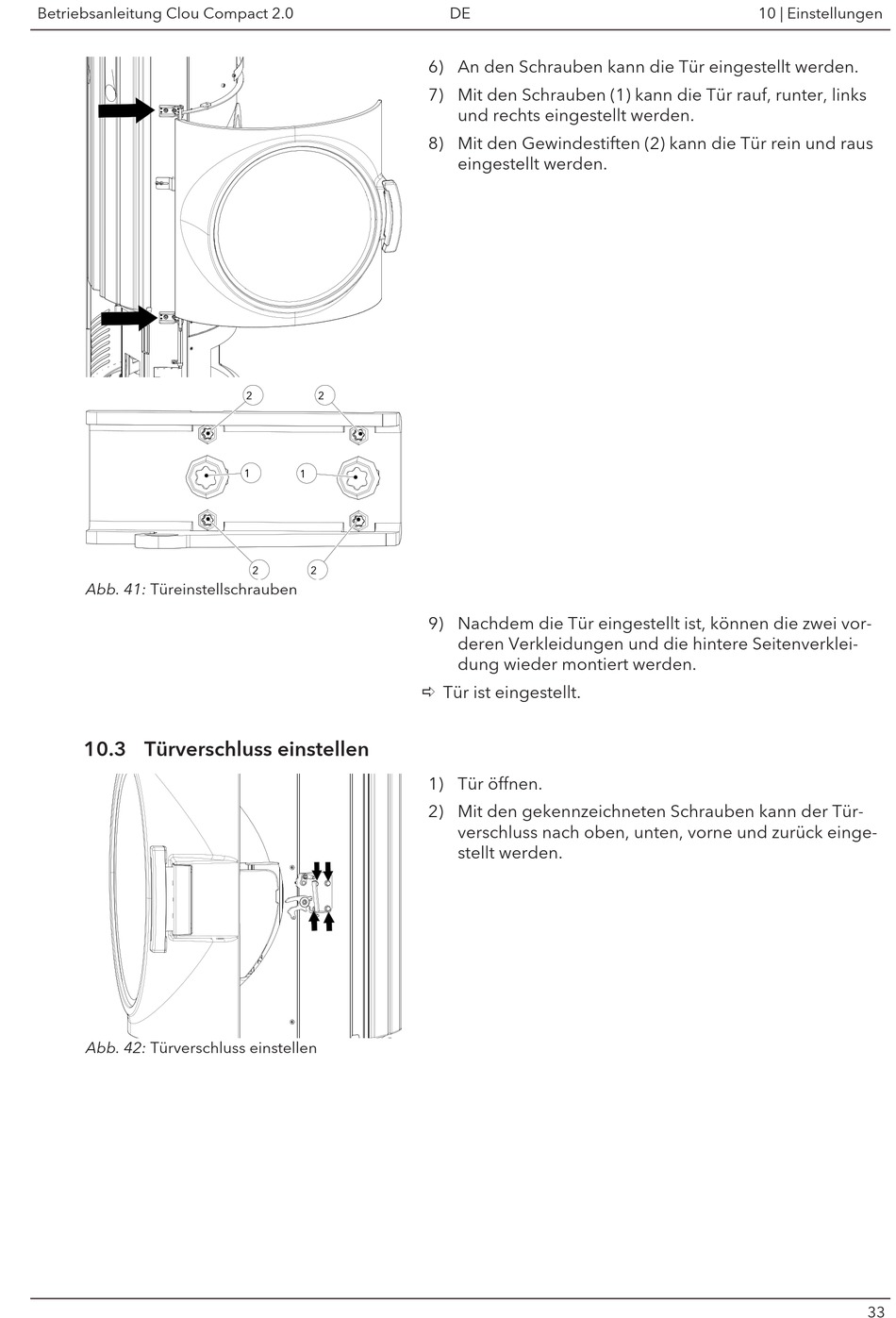

Abb. 41: Türeinstellschrauben
10.3 Türverschluss einstellen
Abb. 42: Türverschluss einstellen
2
2
1
1
2
2
DE
6) An den Schrauben kann die Tür eingestellt werden.
7) Mit den Schrauben (1) kann die Tür rauf, runter, links
und rechts eingestellt werden.
8) Mit den Gewindestiften (2) kann die Tür rein und raus
eingestellt werden.
9) Nachdem die Tür eingestellt ist, können die zwei vor-
deren Verkleidungen und die hintere Seitenverklei-
dung wieder montiert werden.
ð Tür ist eingestellt.
1) Tür öffnen.
2) Mit den gekennzeichneten Schrauben kann der Tür-
verschluss nach oben, unten, vorne und zurück einge-
stellt werden.
10 | Einstellungen
33
