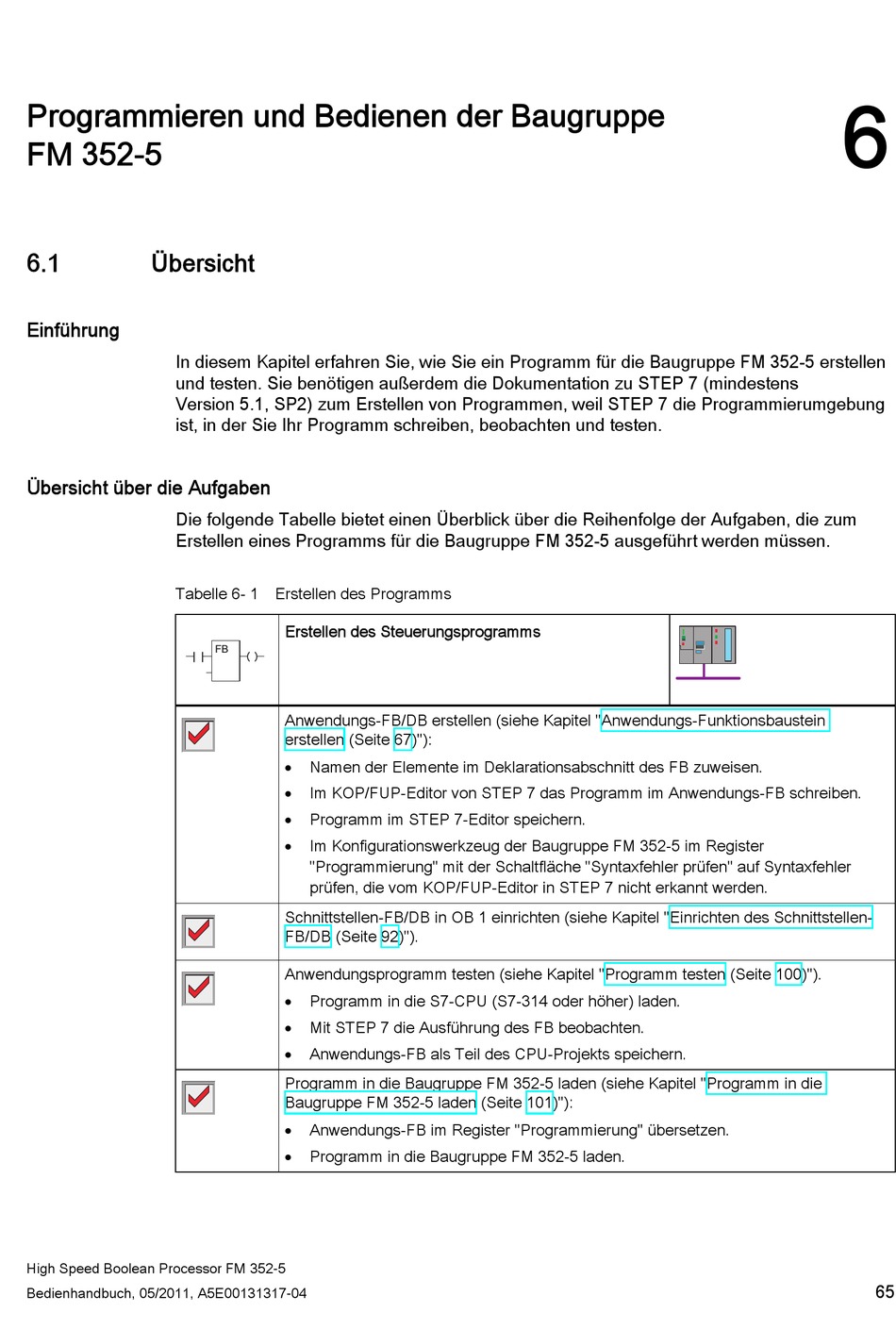

Programmieren und Bedienen der Baugruppe
FM 352-5
6.1
Übersicht
Einführung
In diesem Kapitel erfahren Sie, wie Sie ein Programm für die Baugruppe FM 352-5 erstellen
und testen. Sie benötigen außerdem die Dokumentation zu STEP 7 (mindestens
Version 5.1, SP2) zum Erstellen von Programmen, weil STEP 7 die Programmierumgebung
ist, in der Sie Ihr Programm schreiben, beobachten und testen.
Übersicht über die Aufgaben
Die folgende Tabelle bietet einen Überblick über die Reihenfolge der Aufgaben, die zum
Erstellen eines Programms für die Baugruppe FM 352-5 ausgeführt werden müssen.
Tabelle 6- 1 Erstellen des Programms
High Speed Boolean Processor FM 352-5
Bedienhandbuch, 05/2011, A5E00131317-04
Erstellen des Steuerungsprogramms
FB
Anwendungs-FB/DB erstellen (siehe Kapitel "Anwendungs-Funktionsbaustein
erstellen (Seite 67)"):
Namen der Elemente im Deklarationsabschnitt des FB zuweisen.
Im KOP/FUP-Editor von STEP 7 das Programm im Anwendungs-FB schreiben.
Programm im STEP 7-Editor speichern.
Im Konfigurationswerkzeug der Baugruppe FM 352-5 im Register
"Programmierung" mit der Schaltfläche "Syntaxfehler prüfen" auf Syntaxfehler
prüfen, die vom KOP/FUP-Editor in STEP 7 nicht erkannt werden.
Schnittstellen-FB/DB in OB 1 einrichten (siehe Kapitel "Einrichten des Schnittstellen-
FB/DB (Seite 92)").
Anwendungsprogramm testen (siehe Kapitel "Programm testen (Seite 100)").
Programm in die S7-CPU (S7-314 oder höher) laden.
Mit STEP 7 die Ausführung des FB beobachten.
Anwendungs-FB als Teil des CPU-Projekts speichern.
Programm in die Baugruppe FM 352-5 laden (siehe Kapitel "Programm in die
Baugruppe FM 352-5 laden (Seite 101)"):
Anwendungs-FB im Register "Programmierung" übersetzen.
Programm in die Baugruppe FM 352-5 laden.
6
65
