• Stellen Sie die Feststellbremsen an den Transporträdern
fest.
• Lösen Sie die Feststellhebel an der Halterung des
Frequenzumrichters und drehen Sie den
Frequenzumrichter so, dass eine Bedienung während des
Betriebs jederzeit gewährleistet ist. Es dürfen keine
Gegenstände, Hindernisse oder Wände die Bedienung
behindern. Ziehen Sie die Feststellhebel anschließend
wieder fest, sodass der Frequenzumrichter während des
Betriebs gesichert ist.

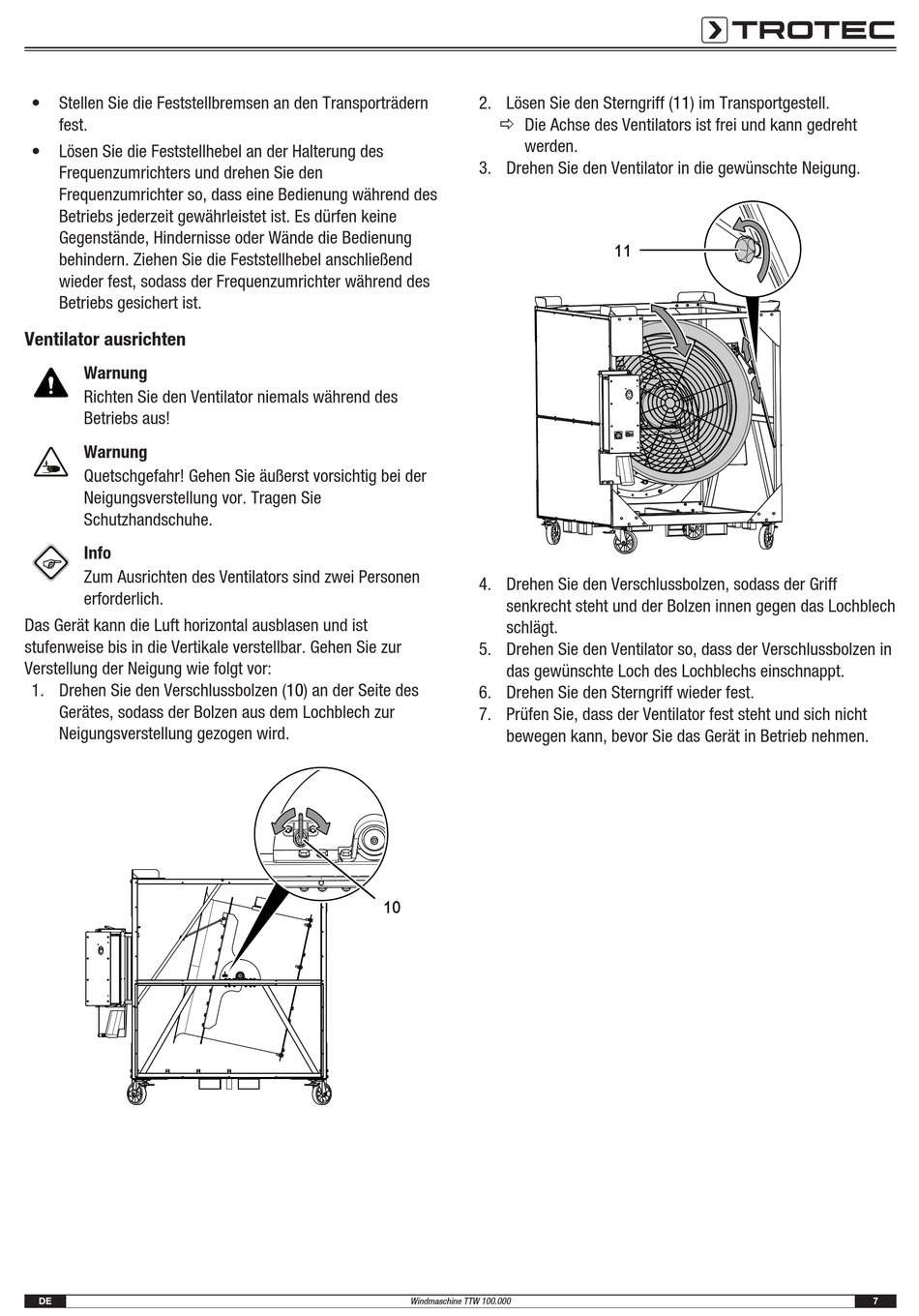

Ventilator ausrichten
Warnung
Richten Sie den Ventilator niemals während des
Betriebs aus!
Warnung
Quetschgefahr! Gehen Sie äußerst vorsichtig bei der
Neigungsverstellung vor. Tragen Sie
Schutzhandschuhe.
Info
Zum Ausrichten des Ventilators sind zwei Personen
erforderlich.
Das Gerät kann die Luft horizontal ausblasen und ist
stufenweise bis in die Vertikale verstellbar. Gehen Sie zur
Verstellung der Neigung wie folgt vor:
1. Drehen Sie den Verschlussbolzen (10) an der Seite des
Gerätes, sodass der Bolzen aus dem Lochblech zur
Neigungsverstellung gezogen wird.
DE
2. Lösen Sie den Sterngriff (11) im Transportgestell.
ð Die Achse des Ventilators ist frei und kann gedreht
werden.
3. Drehen Sie den Ventilator in die gewünschte Neigung.
4. Drehen Sie den Verschlussbolzen, sodass der Griff
senkrecht steht und der Bolzen innen gegen das Lochblech
schlägt.
5. Drehen Sie den Ventilator so, dass der Verschlussbolzen in
das gewünschte Loch des Lochblechs einschnappt.
6. Drehen Sie den Sterngriff wieder fest.
7. Prüfen Sie, dass der Ventilator fest steht und sich nicht
bewegen kann, bevor Sie das Gerät in Betrieb nehmen.
10
Windmaschine TTW 100.000
