4

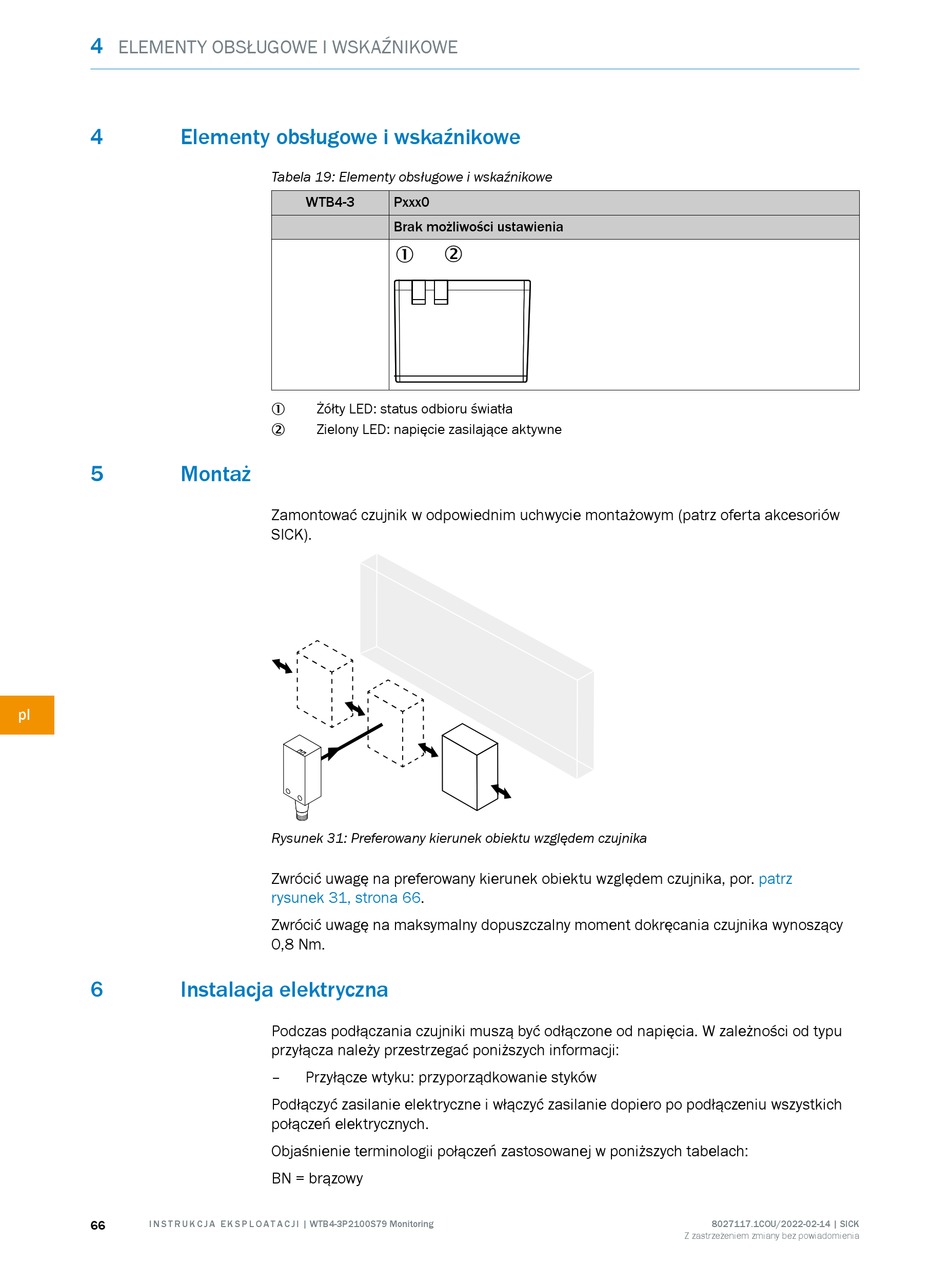

ELEMENTY OBSŁUGOWE I WSKAŹNIKOWE
4 Elementy obsługowe i wskaźnikowe
5 Montaż
pl
6

Instalacja elektryczna

66 I N S T R U K C J A E K S P L O A T A C J I | WTB4-3P2100S79 Monitoring
Tabela 19: Elementy obsługowe i wskaźnikowe
WTB4-3 Pxxx0
Brak możliwości ustawienia
2
1
Żółty LED: status odbioru światła
1
Zielony LED: napięcie zasilające aktywne
2
Zamontować czujnik w odpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).
Rysunek 31: Preferowany kierunek obiektu względem czujnika
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por.
rysunek 31, strona 66.
Zwrócić uwagę na maksymalny dopuszczalny moment dokręcania czujnika wynoszący
0,8 Nm.
Podczas podłączania czujniki muszą być odłączone od napięcia. W zależności od typu
przyłącza należy przestrzegać poniższych informacji:
– Przyłącze wtyku: przyporządkowanie styków
Podłączyć zasilanie elektryczne i włączyć zasilanie dopiero po podłączeniu wszystkich
połączeń elektrycznych.
Objaśnienie terminologii połączeń zastosowanej w poniższych tabelach:
BN = brązowy
patrz
8027117.1COU/2022-02-14 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
