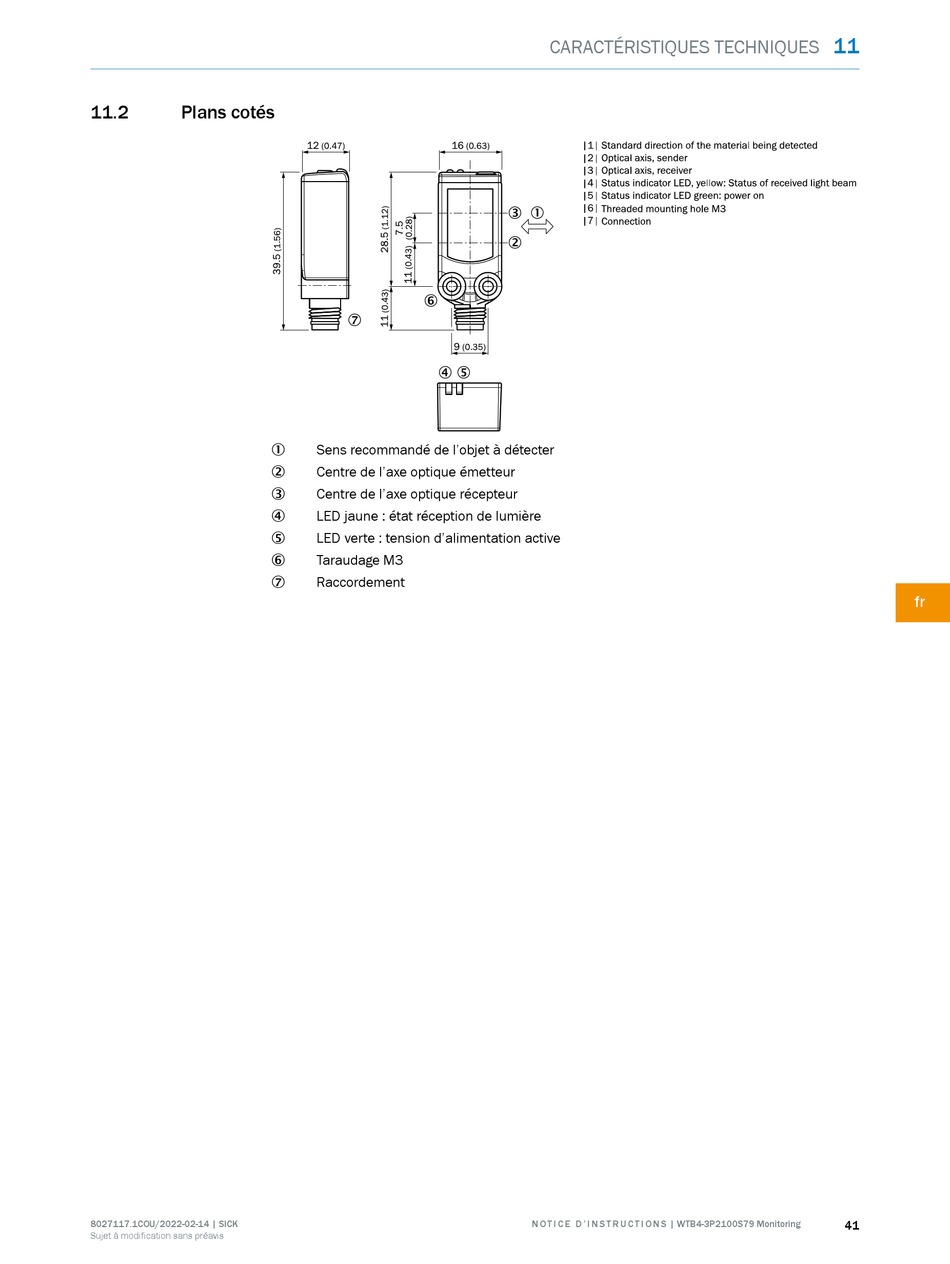

11.2 Plans cotés
8027117.1COU/2022-02-14 | SICK
Sujet à modification sans préavis
Sens recommandé de l'objet à détecter
1
Centre de l'axe optique émetteur
2
Centre de l'axe optique récepteur
3
LED jaune : état réception de lumière
4
LED verte : tension d'alimentation active
5
Taraudage M3
6
Raccordement
7
