• Beim Schwinger für die Sicht nach unten sollten die Kabel
aus dem Schwinger zur Steuerbordseite des Schiffs verlegt
werden, wobei das Logo auf dem Schwinger zur
Backbordseite des Schiffs zeigt.
• Der Schwinger für die Sicht voraus sollte an einem Ort
montiert werden, der einen Blick auf die Wasseroberfläche
vor dem Schiff ermöglicht.
• Der Schwinger für die Sicht voraus sollte an einem Ort
montiert werden, der sich bei Geschwindigkeiten über
40 km/h (25 mph) nicht unter Wasser befindet.
• Bei einem an einem Elektro-Bootsmotor montierten
Schwinger für die Sicht voraus sollten die Kabel aus dem
Schwinger zum Elektro-Bootsmotor verlegt werden (bei
Montage am Schaft nach unten und bei der Montage unter
dem Motor nach oben).
• Bei einem am Heckspiegel montierten Schwinger für die
Sicht voraus sollten die Kabel aus dem Schwinger zum
Heckspiegel verlegt werden.
Hinweise zum Montagewinkel des Schwingers
Die Halterung für die Sicht voraus ist nicht für
Geschwindigkeiten über 40 km/h (25 mph) klassifiziert.
• Der integrierte AHRS-Sensor erkennt den Montagewinkel
des Schwingers in Relation zur Wasseroberfläche. Wenn im
Installationsmenü des Kartenplotters die Einstellung AHRS
verwenden deaktiviert ist, wird davon ausgegangen, dass der
Schwinger in einem 45-Grad-Winkle und der Schwinger für
die Sicht nach unten in einem 0-Grad-Winkel installiert sind.
• Je höher der Grad des Montagewinkels und je vertikaler der
Schwinger, desto weniger behindert ein starkes Echo vom
Boden die Anzeige von Zielen im Wasser. Wenn Sie mehr
schwebende Ziele sehen möchten, sollten Sie den Schwinger
in einem größeren, vertikaleren Winkel montieren.
• Reduzieren Sie Störungen, die bei einem starten Echo vom
Boden auftreten können, indem Sie den Schwinger in einem
größeren, vertikaleren Winkel montieren.
Installieren des Schwingers an einem
Heckspiegel

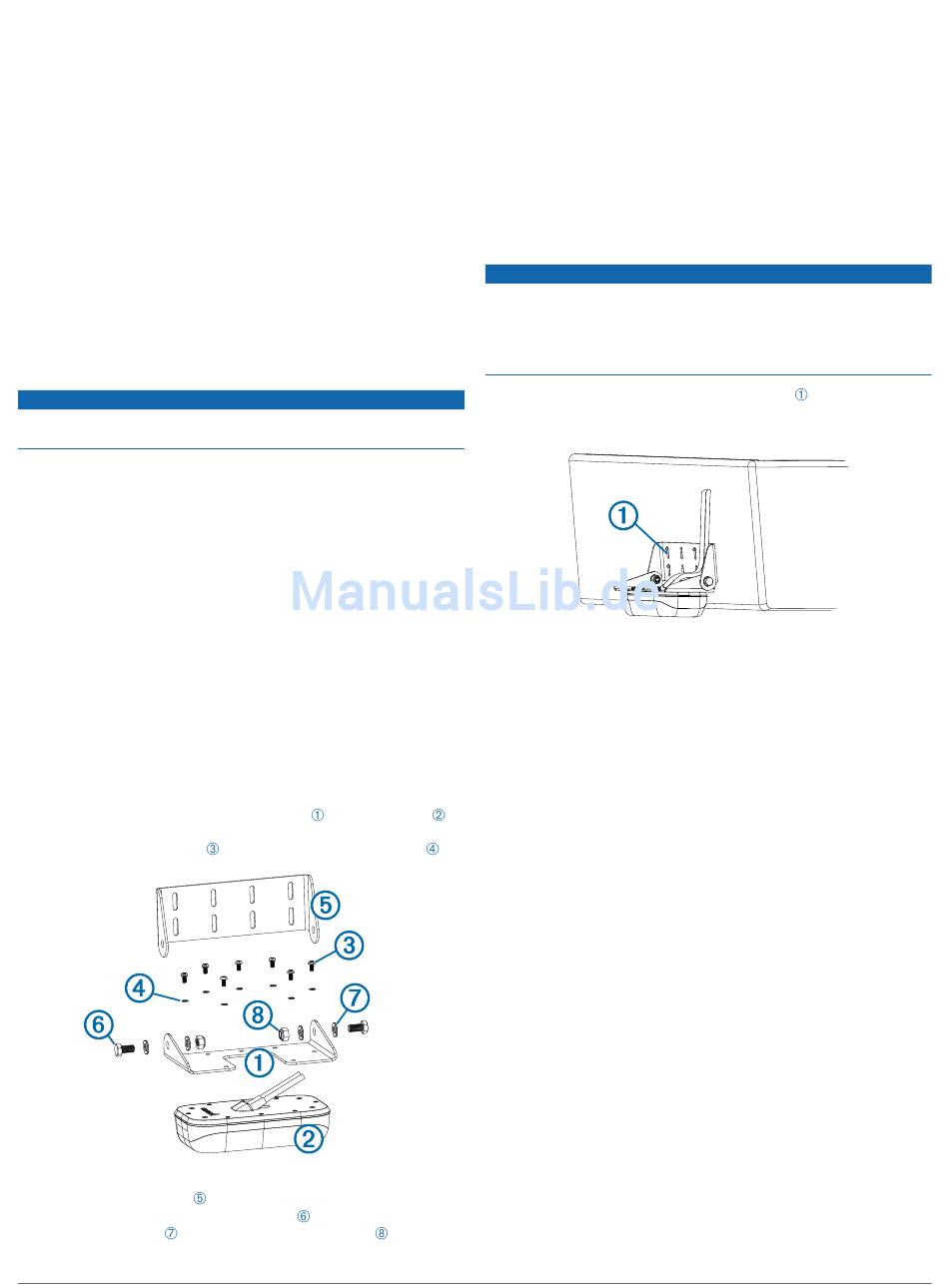

Zusammensetzen der Heckspiegelhalterung
1
Befestigen Sie die Schwingerhalterung
Verwenden Sie dazu vier der mitgelieferten 7-mm-M4-
Befestigungsschrauben
2
Befestigen Sie die Schwingerhalterung an der
Heckspiegelhalterung
mitgelieferten 16-mm-M8-Schrauben
Unterlegscheiben
und M8-Sicherungsmuttern
2
HINWEIS
am Schwinger
und M4-Sicherungsscheiben
. Verwenden Sie dazu die
, M8-
3
Verlegen Sie das Netzwerkkabel zum Installationsort des
Netzwerk-Switches oder zur Rückseite der
Multifunktionsanzeige.
HINWEIS: Das Kabel sollte nicht zusammen mit
Elektroleitungen oder anderen elektrischen Störquellen
verlegt werden.
TIPP: Es wird nicht empfohlen, die Kabel zu kürzen. Falls die
Kabel jedoch gekürzt werden müssen, kann ein
Installationskit bei Garmin oder einem Garmin Händler
erworben werden.
4
Verlegen Sie das Netzkabel zu einer 12-V-Gleichstromquelle.
Befestigen des gesamten Systems am Heckspiegel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
1
Positionieren Sie die Schwingerhalterung
Unterseite des Schwingers unterhalb der Wasserlinie
befindet.
2
Kennzeichnen Sie die Positionen der Löcher der
Schwingerhalterung.
3
Bringen Sie mit einem 4-mm-Bohrer (
markierten Stellen die Vorbohrungen ca. 15 mm (
tief an.
4
Tragen Sie seewassertaugliches Dichtungsmittel auf vier der
mitgelieferten 8-mm-M4-Befestigungsschrauben auf, und
befestigen Sie den Schwinger mit den M4-Schrauben und
M4-Sicherungsscheiben am Heckspiegel.
.
TIPP: Bei Schiffen mit einer geringeren Rumpfstärke können
Sie an der Innenseite des Rumpfes am Montageort einen
.
Anpassblock aus Holz anbringen, um den Druck auf die
Befestigungsschrauben zu reduzieren.
5
Verlegen Sie die Kabel nach Möglichkeit so, dass sie auf der
Steuerbordseite aus dem Schwinger führen.
HINWEIS: Wenn die Kabel so verlegt werden müssen, dass
sie auf der Backbordseite aus dem Schwinger führen,
müssen Sie im Installationsmenü des Kartenplotters die
Option Überschlagen wählen, um eine genaue Anzeige zu
erhalten.
6
Passen Sie die Halterung beim Schwinger für die Sicht nach
unten so an, dass der Schwinger gerade nach unten zeigt.
7
Passen Sie die Halterung bei einem Schwinger für die Sicht
nach vorne so an, dass sie im vorgebenen Montage-Winkel
zum Bug des Schiffs ausgerichtet ist.
8
Passen Sie beim Schwinger für die Sicht nach vorne das
Drehmoment der Schraube so an, dass sich die Halterung
schließen kann, falls der Schwinger mit einem Objekt
zusammenstößt.
.
HINWEIS
so, dass sich die
5
/
Zoll) an den
32
19
/
Zoll)
32
