RF 96 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio
Инструкция по монтажу и подключению / Радио-выключатель
Русский
Типичный радиус действия:
Место использования
в открытом поле (SW868/915/917)
в открытом поле (SW922)
в помещениях (SW868/915/917)
в помещениях (SW922)
Измеритель напряженности поля для проверки
дальности передачи:
Передатчик Устройство
SW868 swView 868 МГц
SW915 swView 915 МГц
SW917/SW922
Работа радиосвязи
Передача команды коммутации с передатчика на приемник длится
примерно от 80 до 100 мс и осуществляется с помощью технологии
передачи данных sWave ® . Сигнал включения передатчика не дол-
жен подаваться в более короткий интервал времени, иначе этот
сигнал будет подавляться.
Безопасность
Не использовать это устройство в сочетании с приборами, кото-
рые прямо или косвенно служат целям обеспечения здоровья или
жизни или работа которых может нести угрозу для людей, животных
или материальных ценностей.
Замечания
Возможны технические изменения. Переделки и изменения в
устройстве недопустимы. Описанные здесь продукты были разрабо-
таны так, чтобы в качестве составной части целой установки или
машины взять на себя выполнение функций безопасности. Обеспе-
чение корректной общей работы входит в круг обязанностей изго-
товителя установки или машины. Кроме того steute (Штoйтэ) не
принимает ответственности за рекомендации, сделанные или под-
раз умеваемые этим описанием. Из этого описания новые требова-
ния к гарантии, гарантия или ответственность не могут быть полу-
чены вне основных терминов и условий поставки.
Техническое обслуживание
В тяжелых условиях эксплуатации, мы рекомендуем регулярное
техническое обслуживание, как указано ниже:
1. Удалите всю грязь или частицы.
Очистка
- При влажной очистке: использовать воду или мягкие, не абразив-
ные и не царапающие чистящие средства.
Дальность действия
(прибл.)
450 м
150 м
40 м
20 м
Артикул №
1190393
1221794
по запросу
10 / 20
- Не использовать агрессивные чистящие средства
или растворители.
Корпус чистить только снаружи. Корпус чистить бытовыми чистящи-
ми средствами. Не использовать сжатый воздух для очистки.

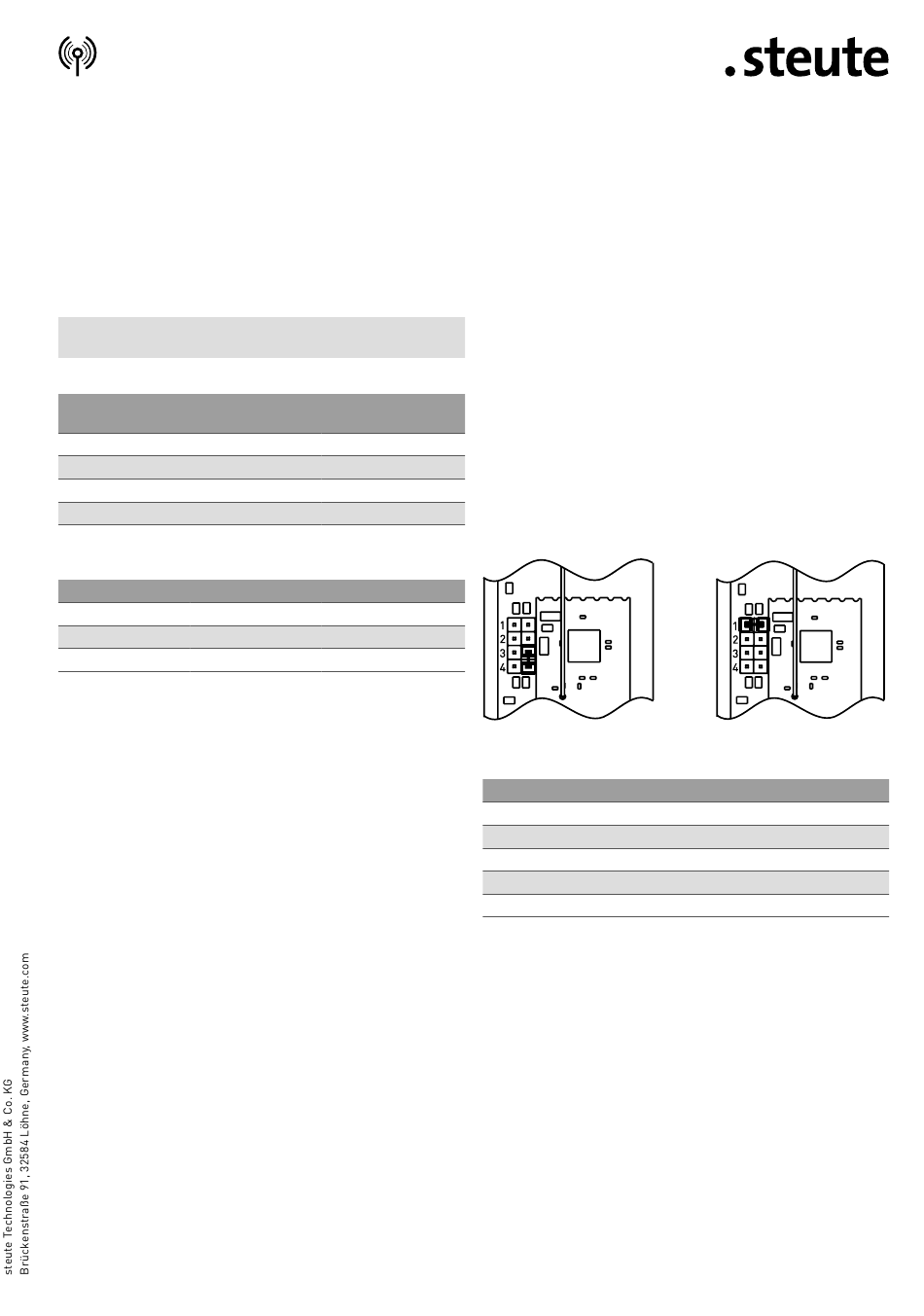

Сигнал состояния
Сигнал статуса от пользователя различных интервалав может быть
установлен при помощи переключателя. Для этого нужно открыть
корпус, отвинтив 5 винтов крышки при помощи отвертки для винтов
с внутренней звездочкой размером Т8. После открытия на печатной
плате будет виден переключатель, требуемое время интервала
может быть установлено установкой перемычки. Для обработки сиг-
нала статуса у фирмы Штойтэ имеются специальные приемники.
Заводские настройки:
без сигнала состояния
Переключатель
без перемычки или 3 и 4
Позиция 1
Позиция 2
Позиция 3
Позиция 4
После успешной установки корпус необходимо снова закрыть и
винты крышки затянуть с моментом затяжки прибл. 0,45 Нм.
Никакие посторонние вещества не должны находиться в области
прокладки.
Батарея
Оценить остаточную емкость на основе рабочего напряжения до-
вольно сложно, в случае сомнения и при напряжении батареи
менее <3,4 В при 20 °C можно исходить из того, что батарея разря-
жена. Для надежной работы батарея должна быть тогда заменена.
Для этого нужно открыть корпус, отвинтив 5 винтов крышки при по-
мощи отвертки для винтов с внутренней звездочкой размером Т8.
Соблюдать правильную полярность в соответствии с символами на
крышке. Необходимо использовать только предусмотренный или
комплементарный тип батареи. В зависимости от того, в какую
страну поставляется устройство, в нем присутствует одна AA литие-
вая батарея SL-760/3,6 V/2,2 Ah в адаптере батареи или одна литие-
вая батарея SL-2770/3,6 V/8,5 Ah без адаптера либо дополнительная
батарея.
Пример позиция 1:
10 сек сигнала состояния
Интервал
без сигнала состояния
10 сек
100 сек
1.000 сек
10.000 сек
