8-fach Binäreingabe für Gleich- und Wechselspannungen
Inhaltsverzeichnis
1. Allgemeines.............................. 2
2. Kodierung................................. 2
3. Inbetriebnahme ........................ 2
4. Anzeigen .................................. 3
5. Technische Daten .................... 3
6. Garantie ................................... 4
Diagram.................................... 8
Dupline
Signalumsetzer DSU 8
DSU 8 Signal Converter
8-way Binary Input for AC / DC
Bedienungsanleitung
Operating Instructions
3931219/04/08/D
Table of Contents
7. General Information ................. 5
8. Coding ...................................... 5
9. Putting into Service .................. 5
10. Indicators.................................. 6
11. Technical Data ......................... 6
12. Guarantee ................................ 7
13. Anschlussschema / Connection
Diagram.................................... 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Doepke Dupline DSU 8
Inhaltszusammenfassung für Doepke Dupline DSU 8
-
Seite 1: Inhaltsverzeichnis

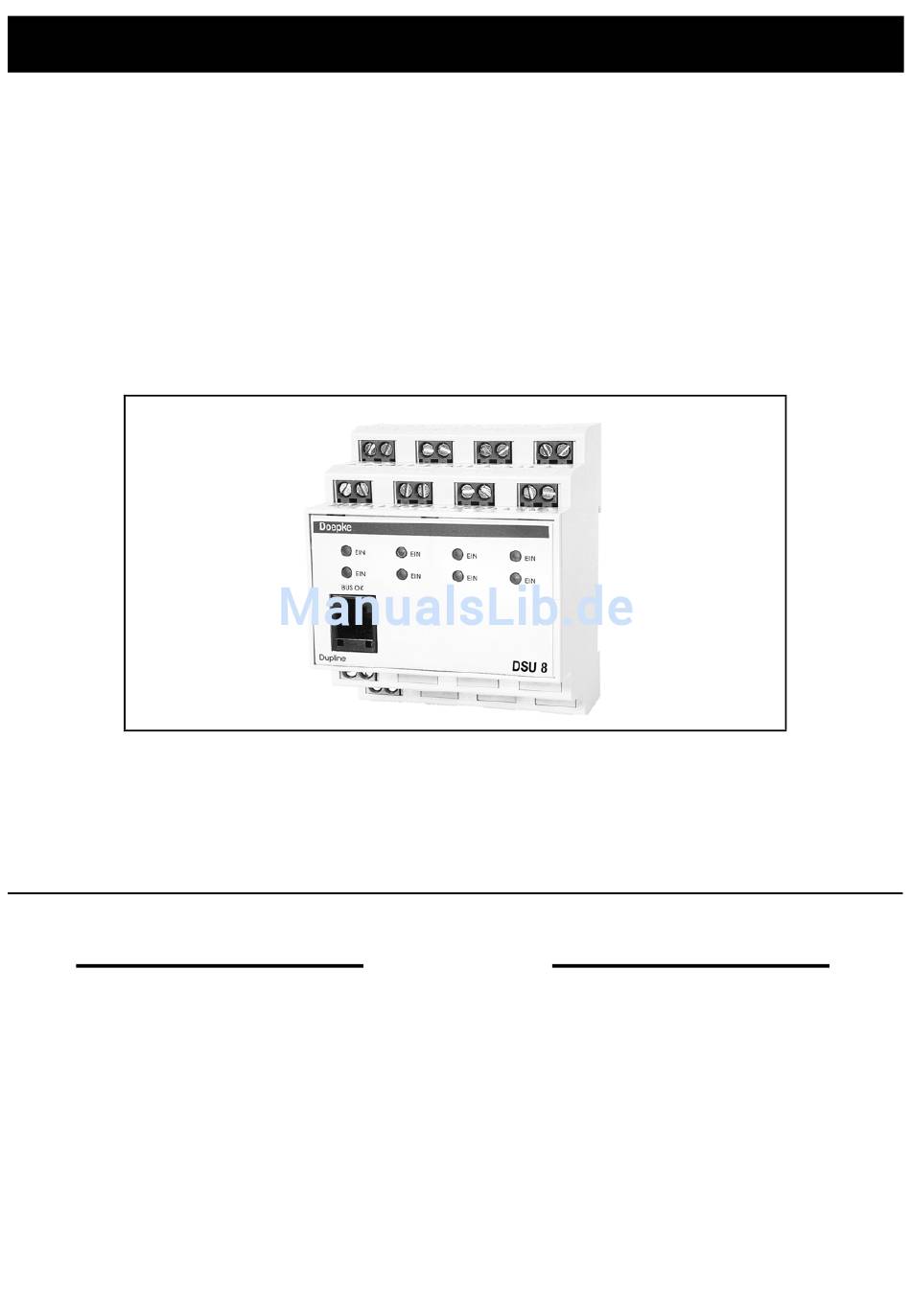

Doepke Dupline Signalumsetzer DSU 8 8-fach Binäreingabe für Gleich- und Wechselspannungen DSU 8 Signal Converter 8-way Binary Input for AC / DC Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Kodierung......... 2 8. -
Seite 2: Allgemeines
Doepke Bedienungsanleitung Dupline Signalumsetzer DSU 8 1. Allgemeines Der Signalumsetzer DSU 8 ist eine Komponente des Dupline Installationssystems und ermöglicht die Umsetzung von bis zu acht Spannungssignalen zur Übertragung auf dem Dupline-Bus. Die Eingänge sind für Gleichspannungen von 20 V bis 300 V oder Wechselspannungen von 20 V bis 250 V bei 50 Hz geeignet;... -
Seite 3: Anzeigen
Doepke Klemme Beschreibung Klemme Beschreibung 0 VDC Betriebsspannung +24 VDC Betriebsspannung Verbindungen zwischen dem Dupline-Signal und der 24 V-Versorgung oder Verbindun- gen zum Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Po- larität der Versorgungsspannung und des Dupline-Signals ist zu achten. -
Seite 4: Garantie
Doepke Min. Typ. Max. Leitungslänge 50 m Betriebsspannung Nennbetriebsspannung 21,5 VDC 24 VDC 26,5 VDC Stromaufnahme 3 mA 30 mA Anschlüsse Art Schraubklemmen 0,4 mm ∅ Klemmbereich 2,5 mm² Drehmoment 0,6 Nm Gehäuse Art Verteilereinbaugehäuse nach DIN43880 für Hutschie- nenmontage nach DIN EN 50022 Maße 72 x 85 x 58 (B x H x T in mm) / 4 TE... -
Seite 5: General Information
Doepke Operating Instructions Dupline DSU 8 Signal Converter 7. General Information The DSU 8 signal converter is a component of the Dupline installation system and is able to convert up to eight voltage signals for transmission on the Dupline bus. -
Seite 6: Indicators
Doepke Terminal Description Terminal Description 0 VDC operating voltage +24 VDC operating voltage Short circuits between Dupline signal conductors and the 24 V operating voltage or con- nections to the grounding lead to malfunction and are not allowed. The correct polarity of operating voltage and Dupline signal conductors has to be ensured. -
Seite 7: Guarantee
Doepke Min. Typ. Max. Line length 50 m Operating Voltage Rated operating voltage 21.5 VDC 24 VDC 26.5 VDC Current input 3 mA 40 mA Terminals Type Screw terminal 0.4 mm ∅ Contact area 2.5 mm² Torque 0.6 Nm Housing... -
Seite 8: Anschlussschema / Connection Diagram
Doepke 13. Anschlussschema / Connection Diagram Sollten Sie Fragen zu diesem Produkt In case of queries concerning this oder zum Dupline-System haben, wen- product or the Dupline system plea- den Sie sich bitte an: se contact: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
