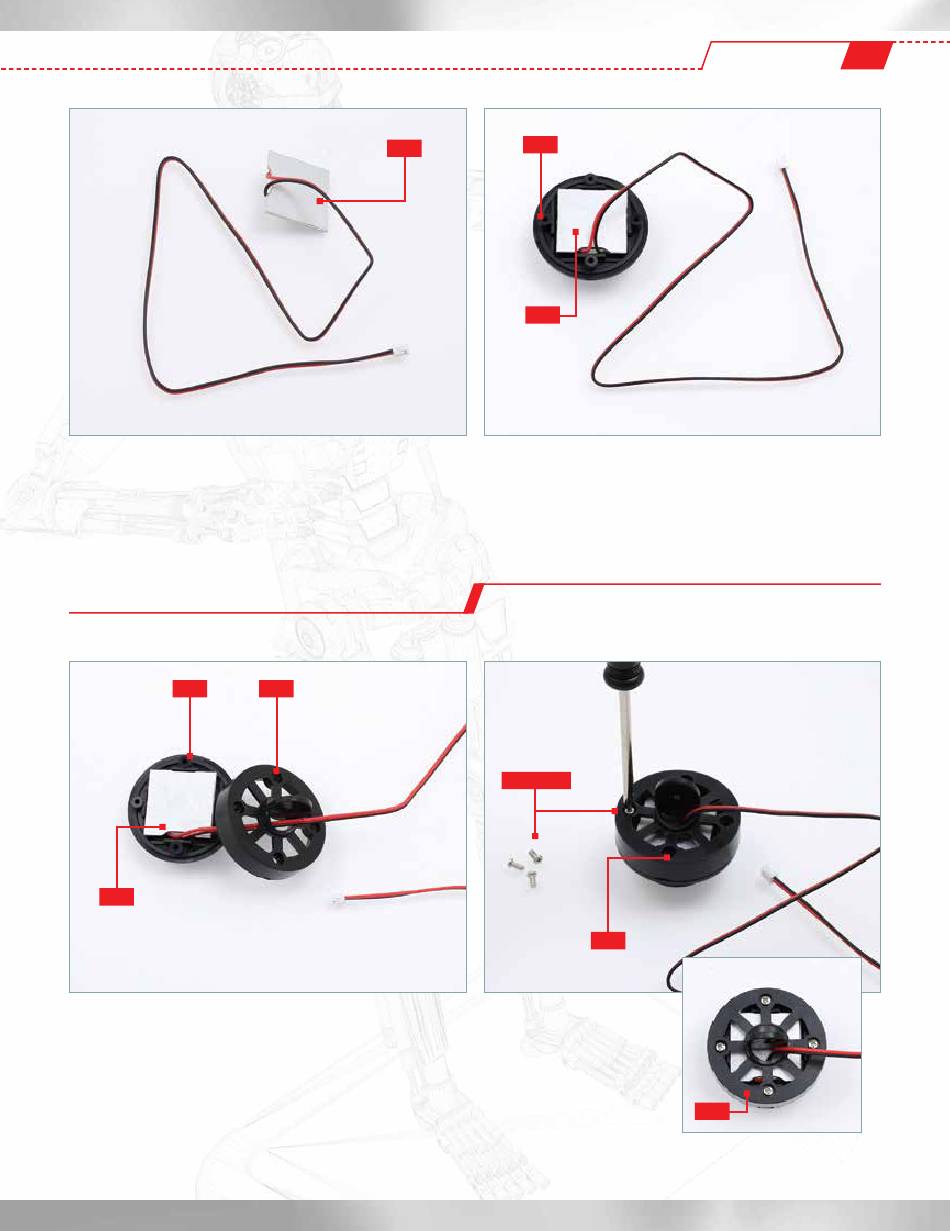

SCHRITT 1
Nimm die LED 109-3 und biege die Kabel so, dass sie durch die Aussparung
am Rand der LED-Platine passen. Biege sie dann in die andere Richtung, von
der Platine weg.
109-5
109-3
SCHRITT 3
Nimm das zweite Bauteil für das Gehäuse 109-6 und führe das Kabel der
LED 109-3 durch das halbkreisförmige Loch in der Mitte von Bauteil 109-6.
109-3
109-6
109-5
109-3
SCHRITT 2
Setze die LED 109-3 in das Gehäuse 109-5. Beachte, dass es an einer
Seite des Gehäuses vier Lippen gibt, welche die LED-Platine an ihrem Platz
halten.
PB 2 x 4 mm
109-6
SCHRITT 4
Setze die Bauteile 109-6 und
109-5 zusammen und gehe dabei
sicher, dass die Schraublöcher
zueinander fluchten. Fixiere
Bauteil 109-6 mit vier Schrauben
PB (2 x 4 mm – siehe kleines Bild
unten).
109
T-800 BAUANLEITUNG
109-6
