ELEKTRISCHE ANFORDERUNGEN
GS500Z-, MS500ZE- & MS501ZE-ANSCHLUSS
OPTIONALE KONFIGURATION – 3-PHASIG
3-phasig, TN und TT elektrische Systeme 5 Kabel (3 Leitungen + 1 Neutral + 1 Schutzleiter)*. Der Schutzleiterdraht
(grün/gelb) muss mit der Erdungsklemme des Systems wie gekennzeichnet verbunden werden.
WICHTIG – Jeder Leiter MUSS einen neutralen Draht mit einer Neutralleiterspannung von 230 V AC bein-
halten.
Das Heizgerät läuft über Leitung L1. Die gesamte Mainboard-Ausrüstung läuft über Leitung L3.
Zusätzliche Ausrüstung, wie Erweiterungsplatinen, laufen auf Leitung L2.
Entfernen Sie den weißen Draht vollständig von J26 und J32/25. Entfernen Sie den blauen Draht vollständig von
J28 und J58. Wenn eine Erweiterungsplatine auf dem System vorhanden ist, um eine weitere Pumpe zu unterstüt-
zen, darf der schwarze Draht von der Erweiterungsplatine nur mit J28 (L2) verbunden werden. Der DIP-Schalter
zur Wärmeabschaltung muss überprüft werden, um zu verhindern, dass die maximal zulässige Stromstärke des
Whirlpools die maximal zulässige Stromstärke der Leitung überschreitet (L1,

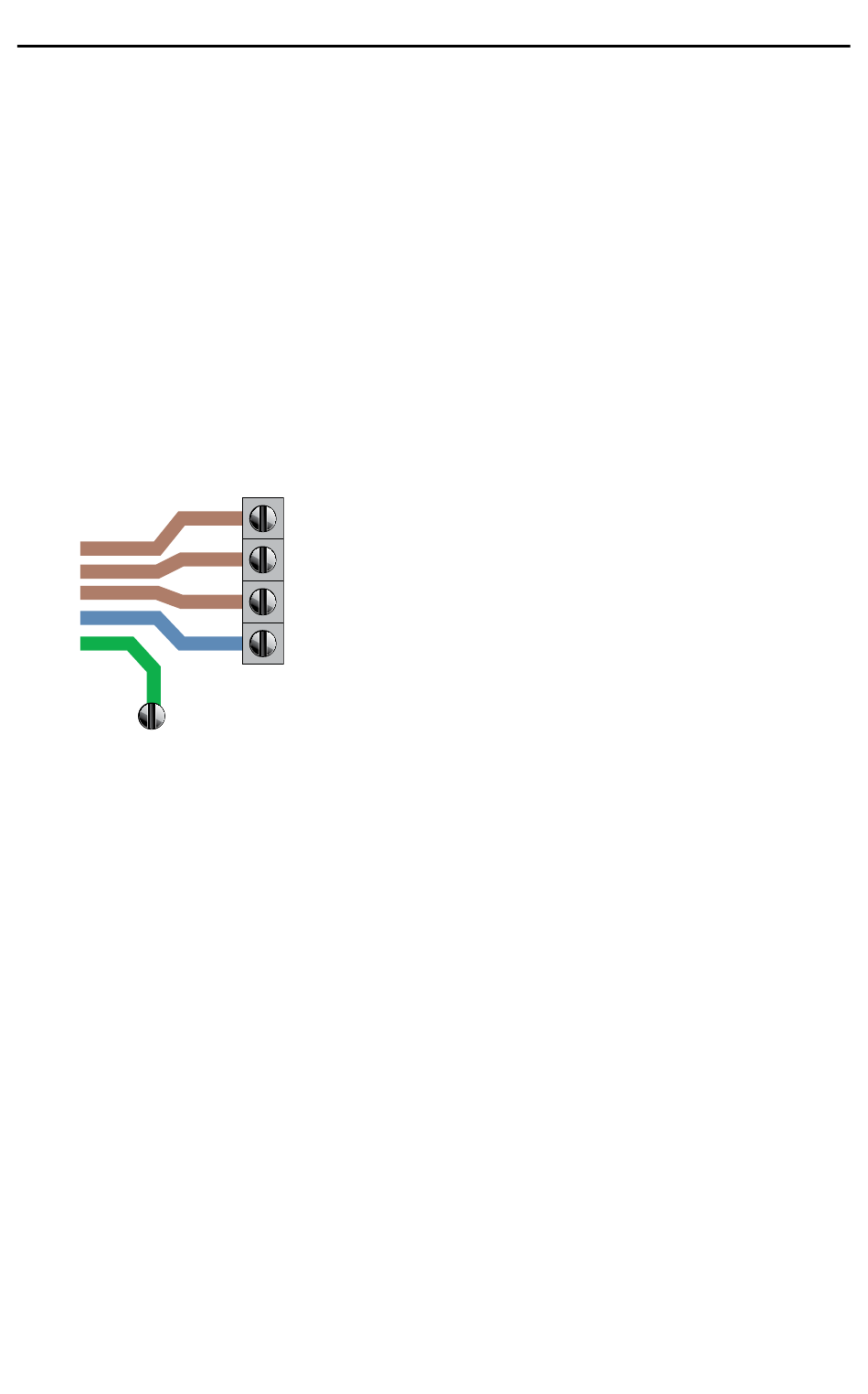

Braun L3
Braun L2
Braun L1
Blau N
MASSE
Abbildung 3
* Muss auf Whirlpool-Spezifikation angepasst werden. Die maximal zulässige Stromstärke des Whirlpools
darf die maximale Stromstärke der Leitung nicht übersteigen. Für den Installateur ist dies keine Option.
–
VORSICHT
RCD-Verdrahtung ist abhängig vom RCD-Hersteller. Eine unsachgemäße Verdrahtung des RCD kann
zu dauerhaften Schäden an der Whirlpool-Steuerung führen. Die Reparatur / Ersatz des Whirlpool-Systemkastens ist
nicht von der Garantie abgedeckt, wenn der Schaden durch eine unsachgemäße Verdrahtung verursacht wurde. Die
Verdrahtungsanbringungspunkte an der Whirlpool-Steuerung können abweichen. Sehen Sie sich immer den Schaltplan im
Whirlpool-Steuerungspaket für einen richtigen Stromanschluss an.
NICHT TAUCHEN.
NICHT IN DAS WASSER SPRINGEN.
(Abbildung 3)
1
2
3
4
49
2
L2, L3).
