MAST3RPUR
TM
HINWEIS: Diese regelmäßige Wartung für das Mast3rPur
Ihr Master Spas-Händler oder Service-Anbieter kann kontaktiert werden, um die Wartung zu planen.
WARNUNG –
BEVOR SIE WARTUNGSARBEITEN AM MAST3RPUR
WHIRLPOOL ABGESCHALTET IST.
Ihr Mast3rPur UV-/Ozonsystem erfordert regelmäßige Wartung für einen durchgehenden und optimalen
Betrieb.
•
Die Quarz-Röhre (15) muss bei Verwendung alle sechs Monate gereinigt werden.
•
UV-C-Lampe (20) - muss bei Verwendung alle 12 Monate ersetzt werden (während einer Ablass- und
Befüllungswartung in diesem Zeitfenster).
•
Ozonzelle (5) - muss alle 12-18 Monate während eines Ablass- und Befüllungsvorgangs ersetzt werden.
Bitte kontaktieren Sie Ihren Master Spas-Händler oder Service-Anbieter, um die Wartung für Sie
HINWEIS:
durchzuführen.

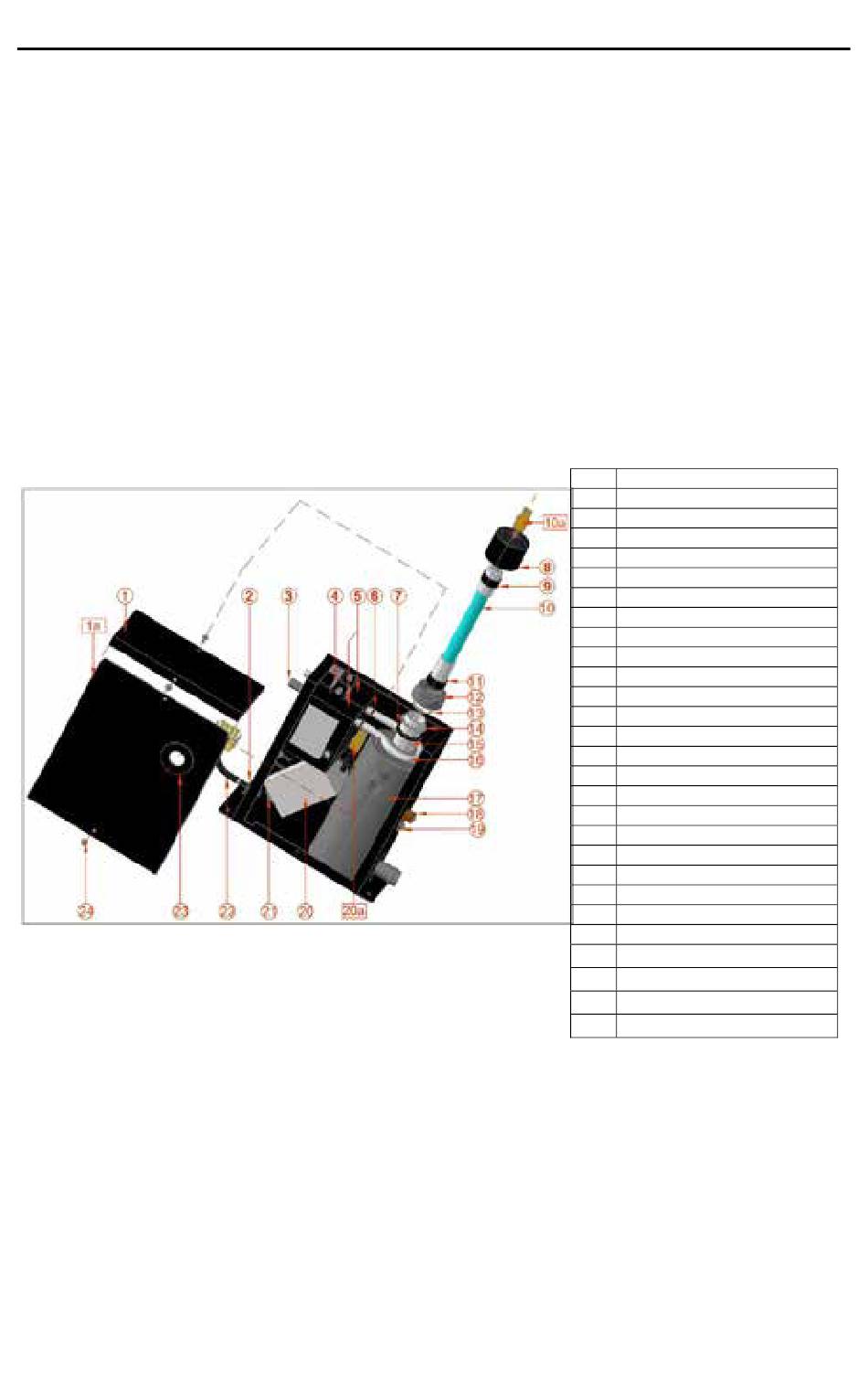

Abbildung 1: Explosionsansicht
*Position 3, wie gezeigt, gilt für Modelle mit 2 Ozonzellens.
**Pos. 4, 6, 16 gelten nur für Modelle mit Ozonzellen.
***Pos. 5, wie abgebildet, gilt für Modelle mit 2 Ozonzellen
QUARZ-RÖHRE (6) REINIGUNGSANWEISUNGEN
GEFAHR – Schalten Sie den Whirlpool-Trennschalter in Position OFF (AUS).
A. Öffnen Sie die Abdeckung der Steuerung des Whirlpools und trennen Sie das Gerät von der Whirlpool-
Steuerung.
B. Lassen Sie das Wasser aus dem Whirlpool ab.
WARNUNG – Lassen Sie die UV-C-Lampe (10) abkühlen, bevor Sie sie vom Gerät entfernen.
GEFAHR – Sehen Sie niemals in eine beleuchtete UV-C-Lampe (10). Dies kann schwere Augenschäden bis hin zur
Blindheit verursachen.
C. Entfernen Sie die Wasserschläuche sowie die Wassereinlass- / Wasserauslassanschlüsse vom Gerät
und lassen Sie das Wasser vollständig vom Gerät ab. Falten Sie die Wasserschläuche und sichern Sie sie mit
Spannzangen, um zu verhindern, dass Wasser aus dem Whirlpool fließt, bevor Sie sie vom Gerät entfernen.
D. Entfernen Sie die obere Abdeckung des Gehäuses (1) vom Gerät.
E. Achten Sie darauf, dass Sie Latexhandschuhe anziehen, wenn Sie die UV-C-Lampe (10) anfassen.
NICHT TAUCHEN.
NICHT IN DAS WASSER SPRINGEN.
(FALLS VORHANDEN)
X320228 WAVEZONE UV-/OZONSYSTEM - BWG
-System ist nicht durch die Garantie des Whirlpools abgedeckt.
TM
-SYSTEM VORNEHMEN, GEHEN SIE SICHER, DASS DER
TM
99
23
BEZEICHNUNG
SCHLÜSSEL
1
OBERE ABDECKUNG DES GEHÄUSES
1a
VORDERE ABDECKUNG DES GEHÄUSES
2
ZUGENTLASTUNG
3*
LUFTFILTER
4**
HALTERUNG: DOPPELTE OZONZELLE
5***
OZONZELLE
6**
OZON-SCHLAUCHSCHELLE
7
QUARZDICHTUNG
8
STIEFELABDECKUNG
9
OBERES KISSEN
10
UV-LAMPE
10a
LAMPENANSCHLUSS
11
UNTERES KISSEN
12
KOMPRESSIONSMUTTER
13
KUNSTSTOFFUNTERLEGSCHEIBE
14
KOMPRESSIONSUNTERLEGSCHEIBE
15
QUARZROHR
16**
OZON-ANSCHLUSSSCHLAUCH
17
REAKTIONSKAMMER
18
BODENSCHLAUCH
19
SECHSKANTMUTTER
20
ELEKTRONISCHER BALLAST
20a
BALLAST-ANSCHLUSS
21
8 - 32x1/4" SCHRAUBE
22
NETZKABEL
23
GUMMISCHEIBE
24
8 - 32x 5/16" SCHRAUBE
