ELEKTRISCHE ANFORDERUNGEN
MS6013XE-ANSCHLUSS
ZUSÄTZLICHER ANSCHLUSS – 3-PHASIG
3-phasige Versorgung, TN und TT elektrische Systeme 5 Drähte (3 Leitungen + 1 Neutral + 1 Schutzleiter)*.
Der Schutzleiterdraht (grün/gelb) muss mit der Erdungsklemme des Systems wie gekennzeichnet verbunden
werden.
1. Entfernen Sie alle Jumper-Drähte, wie in den gestrichelten Linien in Abbildung 1 (vorherige Seite) angezeigt.
2. Installieren Sie nur Jumper-Drähte erneut, wie in den gestrichelten Linien in Abbildung 2 angezeigt.
WICHTIG - JEDE LEITUNG MUSS EINEN NEUTRALEN DRAHT MIT EINER
NEUTRALLEITERSPANNUNG VON 230 V AC BEINHALTEN.
Die DIP-Schalter zur Wärmeabschaltung (Schalterleiste S1, A2-A4) müssen überprüft werden, um zu verhindern,
dass die maximal zulässige Stromstärke des Whirlpools die maximal zulässige Stromstärke der Leitung (L1, L2 &
L3) überschreitet.

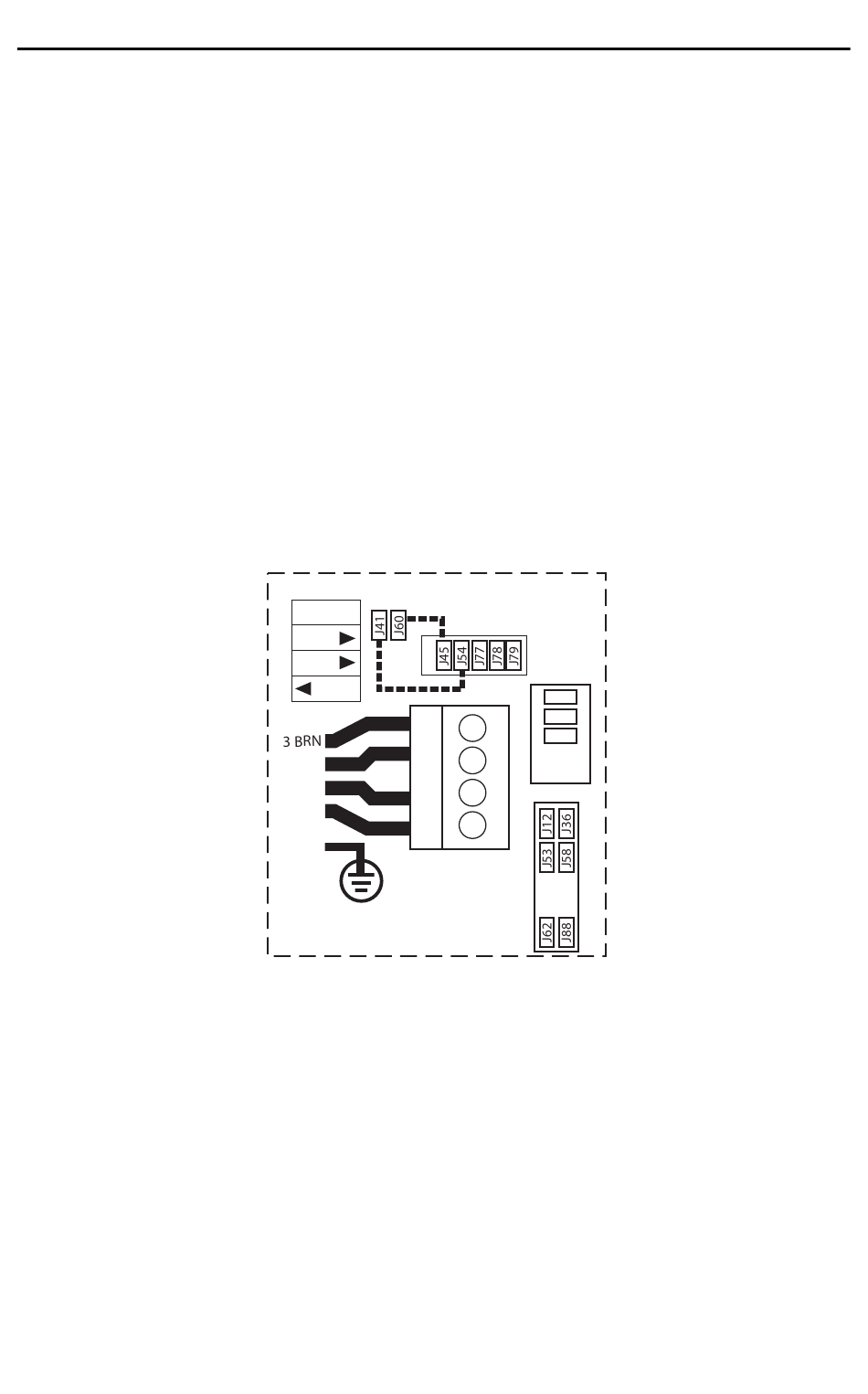

Abbildung 2
* Drähte müssen auf Whirlpool-Spezifikation angepasst werden. Die maximal zulässige Stromstärke des Whirlpools
darf die maximale Stromstärke der Leitung nicht übersteigen. Für den Installateur ist dies keine Option. Siehe
Modellspezifikationsseite für elektrische Anforderungen des Whirlpool-Modells.
VORSICHT - RCD ist abhängig vom RCD-Hersteller. Eine unsachgemäße Verdrahtung des RCD kann
zu dauerhaften Schäden an der Whirlpool-Steuerung führen. Die Reparatur/Ersatz des Whirlpool-
Systemkastens ist nicht von der Garantie abgedeckt, wenn der Schaden durch eine unsachgemäße
Verdrahtung verursacht wurde. Die Verdrahtungsanbringungspunkte an der Whirlpool-Steuerung können
abweichen. Sehen Sie sich immer den Schaltplan im Whirlpool-Steuerungspaket für einen richtigen
Stromanschluss an.
DO NOT DIVE.
NICHT IN DAS WASSER SPRINGEN.
230V
1þ
1x32A
BLU
BRN
GRN
230V 3þ 3x16A
OFF
ON
A2
A3
A5
1 BRN
BLU
2 BRN
GRN
J51
4
J52
1
J198
1
2
Ungesichert
3
(Abbildung 2)
4
TB1
4
1
Ungesichert
2
3
Überbrückungsdrähte
entfernen
J51-J58
J52-J36
47
2
J51
J52
J198
1
3
