ELEKTRISCHE ANFORDERUNGEN
GS500Z-, MS500ZE- & MS501ZE-ANSCHLUSS
GEMÄSS HERSTELLUNG – EINPHASIG
Einphasig, TN und TT elektrische Systeme (1x16 A oder 1x32 A)* 3 Kabel (1 Leitung + 1 Neutral + 1 Schutzleiter).
Der Schutzleiterdraht (grün/gelb) muss mit der Erdungsklemme des Systems wie gekennzeichnet verbunden
werden. Alle Ausrüstungsgegenstände (Pumpen, Heizgeräte etc.) laufen auf Leitung L1. Der DIP-Schalter zur
Wärmeabschaltung muss überprüft werden, um zu verhindern, dass die maximal zulässige Stromstärke des
Whirlpools die maximal zulässige Stromstärke der Leitung überschreitet. DIP-Schaltereinstellungen dürfen in
dieser Konfiguration nicht von den Werkseinstellungen abweichen/geändert werden.
HINWEIS: Diese Option wird als Standardeinstellung konfiguriert und versandt.

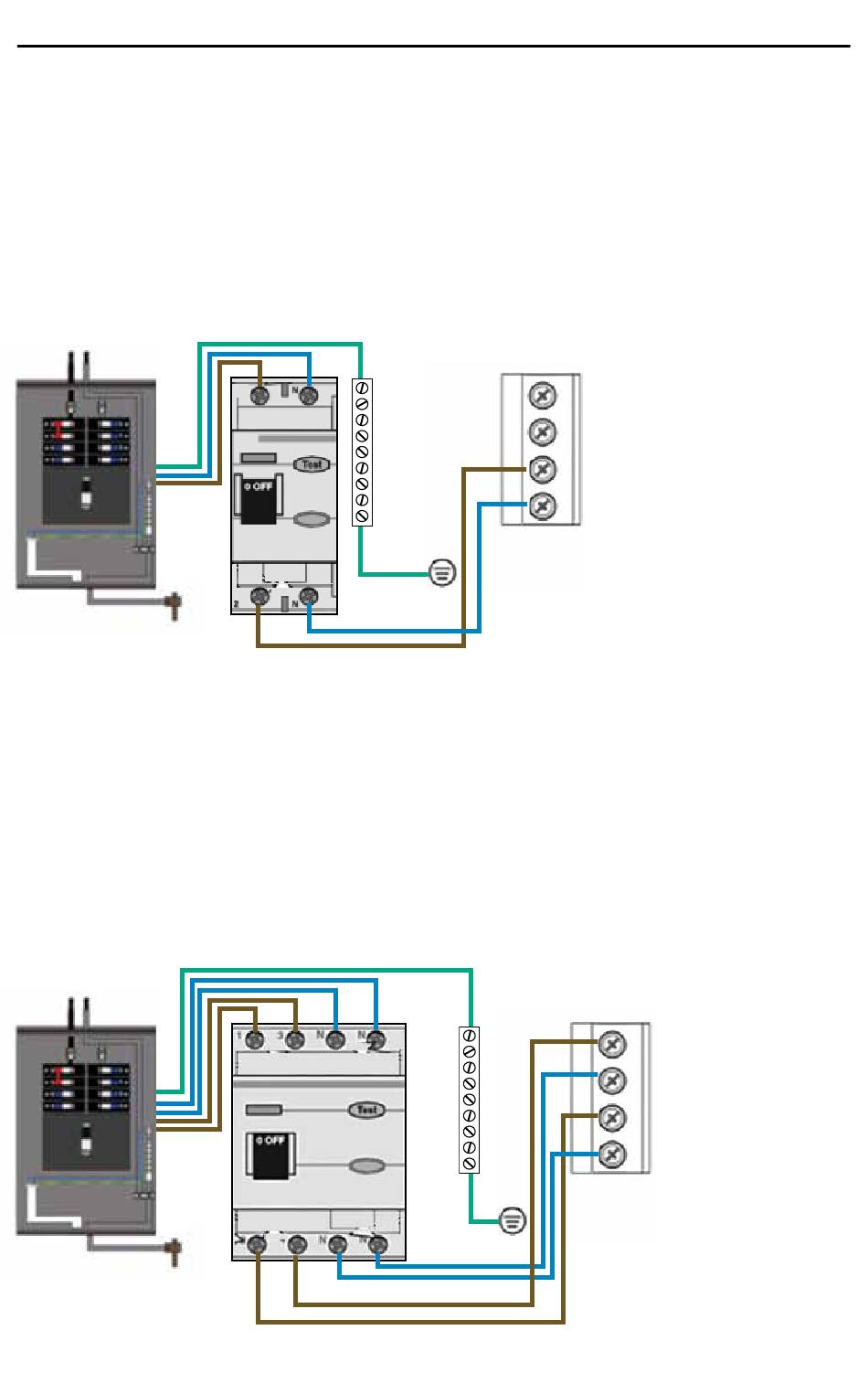

Abbildung 1
OPTIONALE KONFIGURATION – 2-PHASIG
2-phasig, TN und TT elektrische Systeme (2x16 A). 5 Kabel (2 Leitungen + 2 Neutrale + 1 Schutzleiter)*. Der
Schutzleiterdraht (grün/gelb) muss mit der Erdungsklemme des Systems wie gekennzeichnet verbunden werden.
Das Heizgerät läuft über Leitung L1. Alle Ausrüstungsgegenstände (Pumpen etc.) laufen auf Leitung L2.
–
WICHTIG
Jede Leitung MUSS einen neutralen Draht mit einer Neutralleiterspannung von 230 V AC beinhalten.
Ab originaler Werkskonfiguration, entfernen Sie vollständig den weißen Draht von J26 und J32/J25. Der
DIP-Schalter zur Wärmeabschaltung muss überprüft werden, um zu verhindern, dass die maximal zulässige
Stromstärke des Whirlpools die maximal zulässige Stromstärke der Wartung überschreitet (L1, L2).
Abbildung 2
NICHT TAUCHEN.
NICHT IN DAS WASSER SPRINGEN.
(Abbildung 1)
MASSE
Blau N1
Braun L1
(Abbildung 2)
MASSE
Blau N2
Blau N1
Braun L2
48
1
1
2
3
4
1
2
3
4
* Muss auf Whirlpool-Spezifikation
angepasst werden. Die maximal
zulässige Stromstärke des Whirlpools
darf die maximale Stromstärke der
Braun L1
Leitung nicht übersteigen. Für den
Installateur ist dies keine Option.
