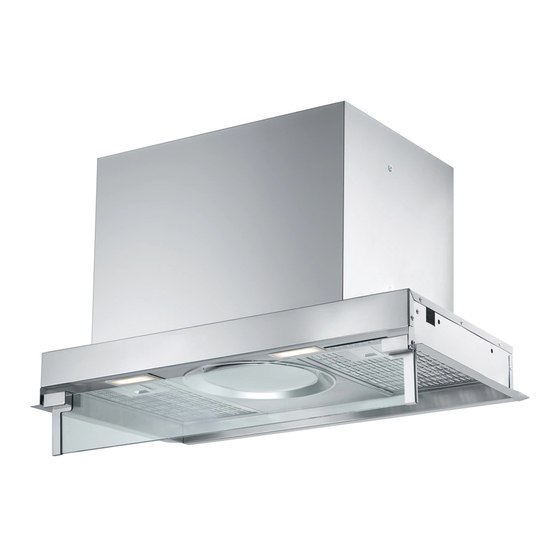

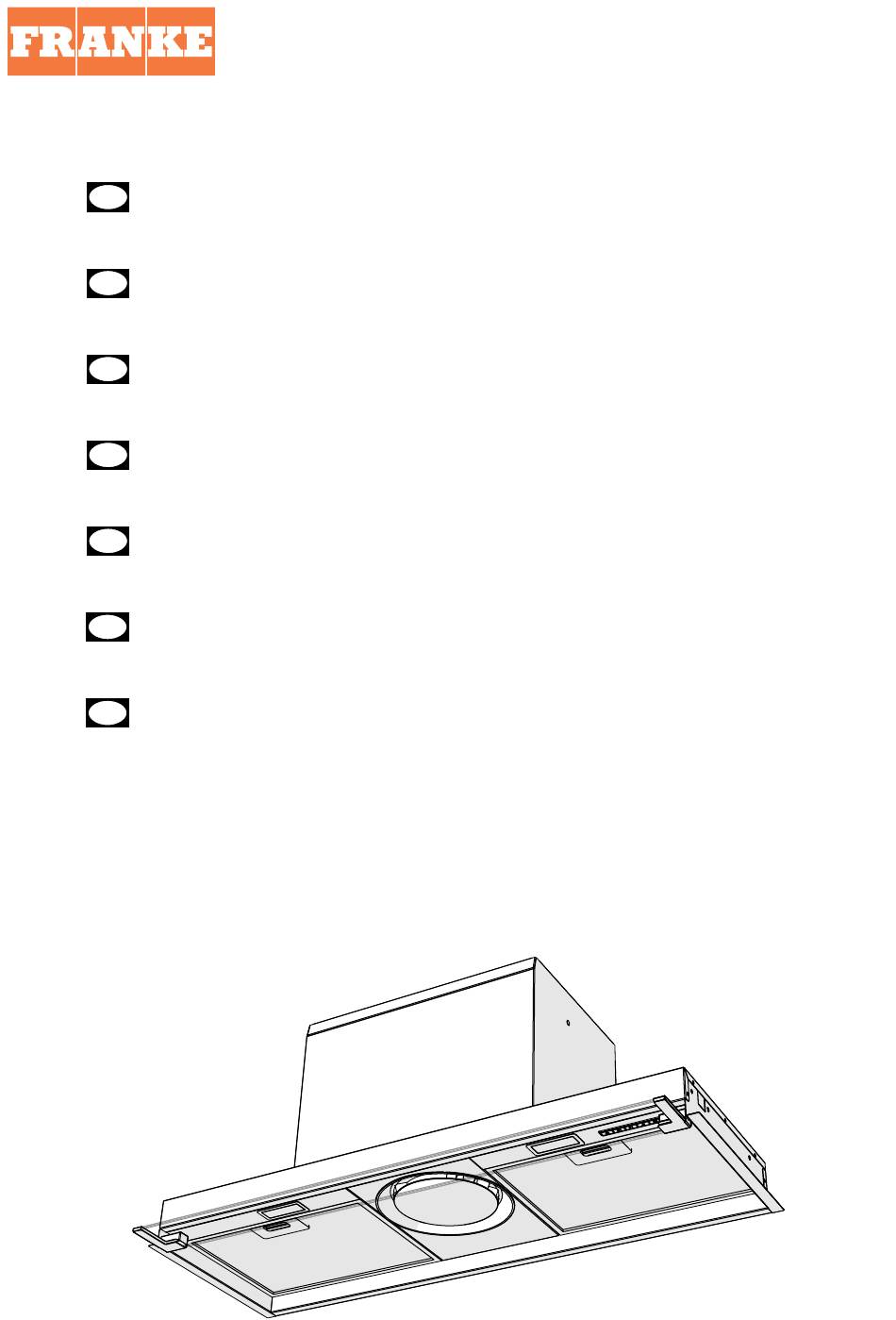

Franke ATMOS 604 Bedienungsanleitung Und Installation
Vorschau ausblenden
Andere Handbücher für ATMOS 604:
- Bedienungsanleitung und installation (68 Seiten) ,
- Bedienungsanleitung und installation (81 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per l'uso e l'installazione
IT
Cappa
Instructions for use and installation
GB
Cooker Hood
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Installation
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
Instrucțiuni de utilizare și instalare
RO
Hota de bucătărie
ﺗﻌﻠﯿﻤﺎت ﻟﻼﺳﺘﺨﺪام واﻟﺘﺮﻛﯿﺐ
AR
ﻣﺮوﺣﺔ ﺷﻔﻂ
ATMOS 604
ATMOS 904
ATMOS 1204
Inhaltsverzeichnis
Verwandte Anleitungen für Franke ATMOS 604
Inhaltszusammenfassung für Franke ATMOS 604
- Seite 1 Instructions for use and installation Cooker Hood Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Installation Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz Instrucțiuni de utilizare și instalare Hota de bucătărie ﺗﻌﻠﯿﻤﺎت ﻟﻼﺳﺘﺨﺪام واﻟﺘﺮﻛﯿﺐ ﻣﺮوﺣﺔ ﺷﻔﻂ ATMOS 604 ATMOS 904 ATMOS 1204...
-
Seite 3: Inhaltsverzeichnis
INDICE STEAM OFF SYSTEM................................3 INFORMAZIONI SULLA SICUREZZA........................... 4 CARATTERISTICHE................................7 MONTAGGIO ..................................8 INSTALLAZIONE ................................. 11 USO ...................................... 1 3 MANUTENZIONE ................................14 INDEX STEAM OFF SYSTEM................................. 15 SAFETY INFORMATION ..............................16 CHARACTERISTICS ................................19 ASSEMBLY...................................20 INSTALLATION..................................23 USE ...................................... 25 MAINTENANCE ................................... - Seite 5 4x(Ø4x20) 20x(Ø4x6) ± 20Kg...
-
Seite 42: Exklusiver Komfort Ohne Kondensatbildung
STEAM OFF SYSTEM STEAM OFF SYSTEM EXKLUSIVER KOMFORT OHNE KONDENSATBILDUNG • Bei Induktionskochfeldern entsteht aufgrund der Temperaturdifferenz zwischen dem heißen Kochbereich und der kühleren Luft unter dem Saugteil der Haube tropfendes Kondenswasser, ein Problem, das bis heute niemand lösen konnte. Die Dampfdispersion neigt außerdem dazu, die Umgebung und die Kücheneinrichtung, wie Türen und Unterseiten der Hängeschränke in Mitleidenschaft zu ziehen. -
Seite 43: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. - Seite 44 Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Seite 45 Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...
-
Seite 46: Charakteristiken
CHARAKTERISTIKEN Raumbedarf 560 - 860 - 1160 595 - 895 -1195... -
Seite 47: Montage
MONTAGE • Die Abzugshaube kann direkt an der Unterseite von Hängeschränken mit Tiefe 310 mm installiert werden. • Für Hängeschränke mit größerer Tiefe werden 3 Distanzstücke mitgeliefert. 340-360 Hängeschrank A+B+C Distanzstücke Hängeschrank mit Tiefe 320 mm • Um die Haube an Hängeschränke mit Tiefe 320 mm anzupassen, das Distanzstück A verwenden. - Seite 48 Hängeschrank mit Tiefe 330 mm • Um die Haube an Hängeschränke mit Tiefe 330 mm anzupassen, die Distanzstücke A und B verwenden. • Das Distanzstück A montieren; das Distanzstück B inkludiert A und wird mit den Schrauben (Ø4x6) fixiert, wie in der Abbildung gezeigt.
- Seite 49 MONTAGE DISTANZSTÜCK X, Y • Die Distanzstück mit den Schrauben (Ø4x6) montieren, wie in der Abbildung gezeigt.
-
Seite 50: Installation
INSTALLATION MONTAGE IM HÄNGESCHRANK • NUR Mod. 560 mm: zunächst müssen die Deckenlampen ausgebaut werden. 1) die Filter ausbauen 3) die Drähte trennen 2) Die Schrauben 4x (M4x10) entfernen • Die Abzugshaube ohne Filter im Hängeschrank unterbringen. • Mit den mitgelieferten Schrauben 4x (Ø4x20) fixieren. -
Seite 51: Elektroanschluss
Anschluss im Abluftbetrieb LUFTAUSLASS BEI DER ABLUFTVERSION Für Installationen in Abluftversion die Haube mittels eines flexiblen oder starren Rohrs mit ø 120 mm an die Ableitung anschließen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. •... -
Seite 52: Bedienung
BEDIENUNG Bedienfeld • Taste kurz drücken: Einschalten vom Motor mit 1. Geschwindigkeitsstufe. Die LED schaltet sich ein. • Taste lang drücken: Ausschalten aller Funktionen der Abzugshaube (wenn die Leuchten eingeschaltet sind, bleiben sie an). Taste kurz drücken: Einschalten vom Motor mit 2. Geschwindigkeitsstufe. Die LED •... -
Seite 53: Wartung Filter
WARTUNG FILTER Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein-satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. •... - Seite 90 __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...
- Seite 92 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 991.0511.835_06 - 190322 3011000061800.13 D00003789_05...
