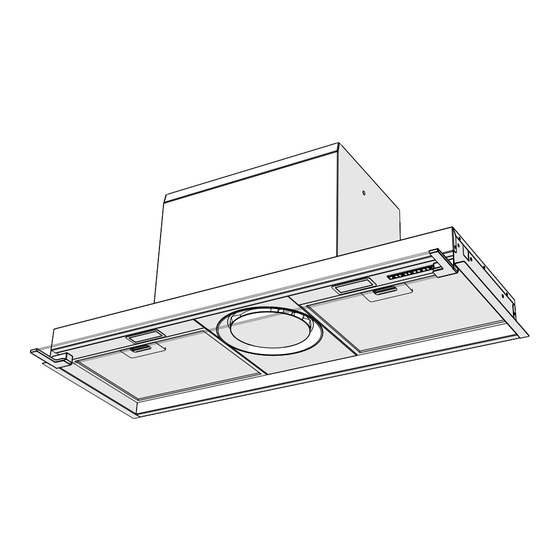

Franke ATMOS 604 Bedienungsanleitung Und Installation
  1. Anleitungen
  2. Marken
  3. Franke Anleitungen
  4. Dunstabzugshauben
  5. ATMOS 604
  6. Bedienungsanleitung und installation

Franke ATMOS 604 Bedienungsanleitung Und Installation

Vorschau ausblenden Andere Handbücher für ATMOS 604:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Istruzioni per l'uso e l'installazione
IT
Cappa
Instructions for use and installation
GB
Cooker Hood
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Installation
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
ATMOS 604
ATMOS 904
ATMOS 1204
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Franke ATMOS 604

Inhaltszusammenfassung für Franke ATMOS 604

  • Seite 1 Istruzioni per l’uso e l’installazione Cappa Instructions for use and installation Cooker Hood Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Installation Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz ATMOS 604 ATMOS 904 ATMOS 1204...

  • Seite 3: Inhaltsverzeichnis

    INDICE STEAM OFF SYSTEM................................3 CONSIGLI E SUGGERIMENTI.............................. 4 CARATTERISTICHE................................7 MONTAGGIO ..................................8 INSTALLAZIONE ................................. 11 USO ...................................... 1 3 MANUTENZIONE ................................14 INDEX STEAM OFF SYSTEM................................. 15 RECOMMENDATIONS AND SUGGESTIONS ........................16 CHARACTERISTICS ................................19 ASSEMBLY...................................20 INSTALLATION..................................23 USE ...................................... 25 MAINTENANCE ...................................
  • Seite 4 4x(Ø4x20) 20x(Ø4x6) ± 20Kg...

  • Seite 41: Exklusiver Komfort Ohne Kondensatbildung

    STEAM OFF SYSTEM STEAM OFF SYSTEM EXKLUSIVER KOMFORT OHNE KONDENSATBILDUNG • Bei Induktionskochfeldern entsteht aufgrund der Temperaturdifferenz zwischen dem heißen Kochbereich und der kühleren Luft unter dem Saugteil der Haube tropfendes Kondenswasser, ein Problem, das bis heute niemand lösen konnte. Die Dampfdispersion neigt außerdem dazu, die Umgebung und die Kücheneinrichtung, wie Türen und Unterseiten der Hängeschränke in Mitleidenschaft zu ziehen.

  • Seite 42: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
  • Seite 43 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

  • Seite 44: Wartung

    • ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •...

  • Seite 45: Charakteristiken

    CHARAKTERISTIKEN Raumbedarf 560 - 860 - 1160 595 - 895 -1195...

  • Seite 46: Montage

    MONTAGE • Die Abzugshaube kann direkt an der Unterseite von Hängeschränken mit Tiefe 310 mm installiert werden. • Für Hängeschränke mit größerer Tiefe werden 3 Distanzstücke mitgeliefert. Hängeschrank A+B+C Distanzstücke Hängeschrank mit Tiefe 320 mm • Um die Haube an Hängeschränke mit Tiefe 320 mm anzupassen, das Distanzstück A verwenden.
  • Seite 47 Hängeschrank mit Tiefe 340 mm • Um die Haube an Hängeschränke mit Tiefe 340 mm anzupassen, die Distanzstücke A und C verwenden. • Das Distanzstück A montieren (siehe Seite 7a); das Distanzstück C inkludiert A und wird mit den Schrauben (Ø4x6) fixiert, wie in der Abbildung gezeigt.
  • Seite 48 MONTAGE DISTANZSTÜCK X, Y • Die Distanzstück mit den Schrauben (Ø4x6) montieren, wie in der Abbildung gezeigt.

  • Seite 49: Installation

    INSTALLATION MONTAGE IM HÄNGESCHRANK • NUR Mod. 560 mm: zunächst müssen die Deckenlampen ausgebaut werden. 1) die Filter ausbauen 3) die Drähte trennen 2) Die Schrauben 4x (M4x10) entfernen • Die Abzugshaube ohne Filter im Hängeschrank unterbringen. • Mit den mitgelieferten Schrauben 4x (Ø4x20) fixieren.

  • Seite 50: Elektroanschluss

    Anschluss im Abluftbetrieb LUFTAUSLASS BEI DER ABLUFTVERSION Für Installationen in Abluftversion die Haube mittels eines flexiblen oder starren Rohrs mit ø 120 mm an die Ableitung anschließen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. •...

  • Seite 51: Bedienung

    BEDIENUNG Bedienfeld • Taste kurz drücken: Einschalten vom Motor mit 1. Geschwindigkeitsstufe. Die LED schaltet sich ein. • Taste lang drücken: Ausschalten aller Funktionen der Abzugshaube (wenn die Leuchten eingeschaltet sind, bleiben sie an). Taste kurz drücken: Einschalten vom Motor mit 2. Geschwindigkeitsstufe. Die LED •...

  • Seite 52: Wartung Filter

    WARTUNG FILTER Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein-satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. •...
  • Seite 65 __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...
  • Seite 66 __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...
  • Seite 68 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 991.0511.835_04 - 171222 3011000061800.07 D0003789_03...
