Hachette TERMINATOR T-800 Bauanleitung Seite 11

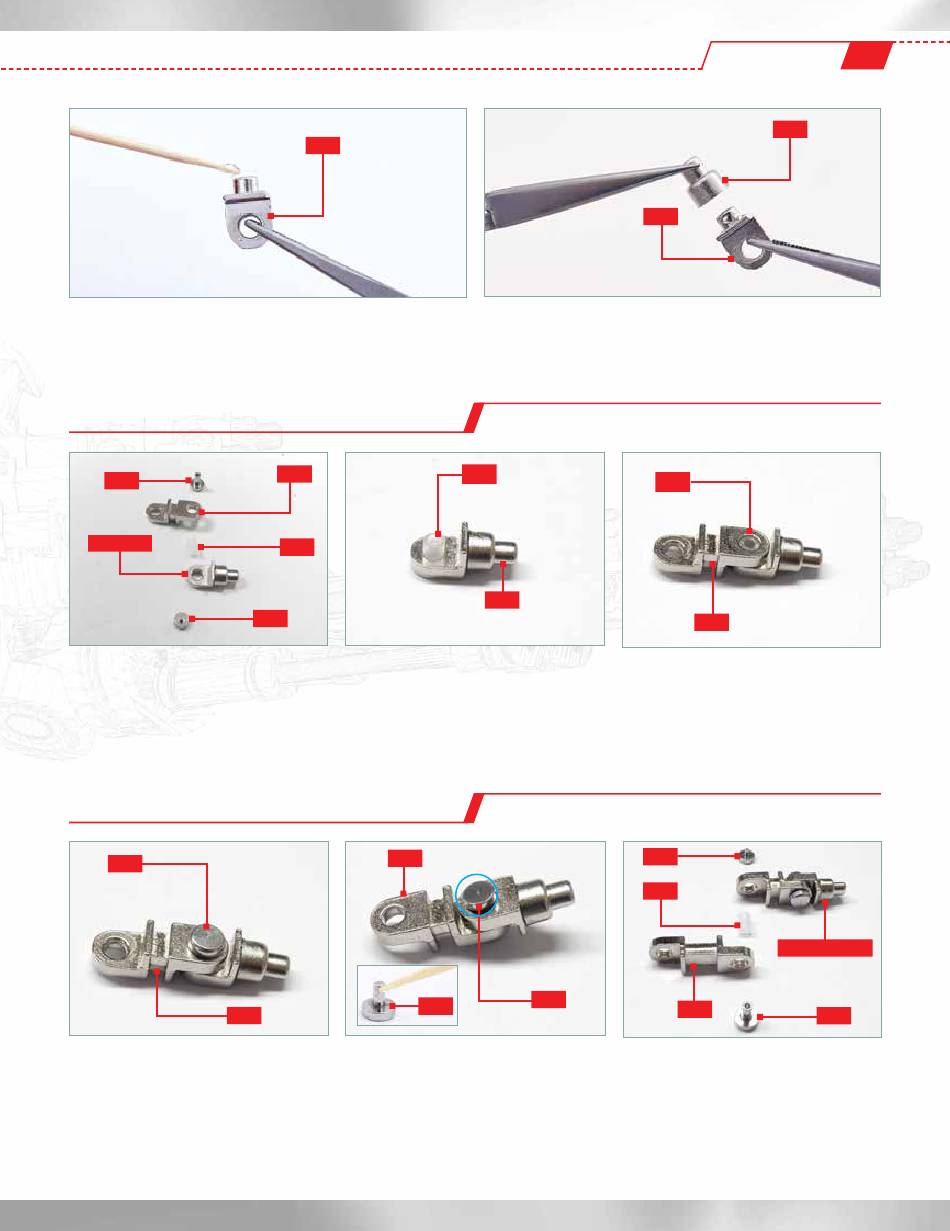

SCHRITT 1
Nimm die ersten zwei Teile des Fingers: Fünfter Finger E (die Fingerspitze)
83-6 und Fünfter Finger A 83-2. Trage etwas dickflüssigen Sekundenkleber
auf den Haken von 83-2 auf.
83-7
83-2/83-6
SCHRITT 3
Nimm die aus 83-2/83-6 bestehende
Baugruppe, Bauteil 83-3, einen Verbinder A 83-7,
einen Verbinder B 83-9 und eine Hülse 83-10
zur Hand.
83-7
83-3
SCHRITT 6
Nimm einen Verbinder A 83-7 und drücke ihn
durch Bauteil 83-3 in die Hülse.
83-2
83-3
83-10
83-9
SCHRITT 4
Stecke die Hülse 83-10 in das Loch von Bauteil
83-2.
83-2
83-9
SCHRITT 7
Nimm einen Verbinder B 83-9 und gib einen
Tropfen Sekundenkleber auf die Unterlegscheibe
(siehe kleines Foto). Drücke dann den Verbinder B
83-9 durch Bauteil 83-2 in die Hülse.
SCHRITT 2
Platziere die Fingerspitze 83-6 auf Bauteil 83-2.
83-10
83-2
SCHRITT 5
Setze nun Bauteil 83-3 auf die Hülse 83-10.
83-9
SCHRITT 8
Nimm die aus 83-2/83-6 und 83-3 bestehende
Baugruppe, Bauteil 83-4, einen Verbinder A 83-7,
einen Verbinder B 83-9 und eine Hülse 83-10
zur Hand.
T-800 BAUANLEITUNG
83-6
83-2
83-10
83-3
83-9
83-10
83-2/83-6, 83-3
83-4
83-7
83
