• Kontaktflächen am Adapter und an der Maschi-
ne mit Lösungsmittel reinigen.
• Auf die abgetrockneten Kontaktflächen Schrau-
bensicherung dünn auftragen (LOCTITE 243),
um die Signalübertragung zu verbessern.

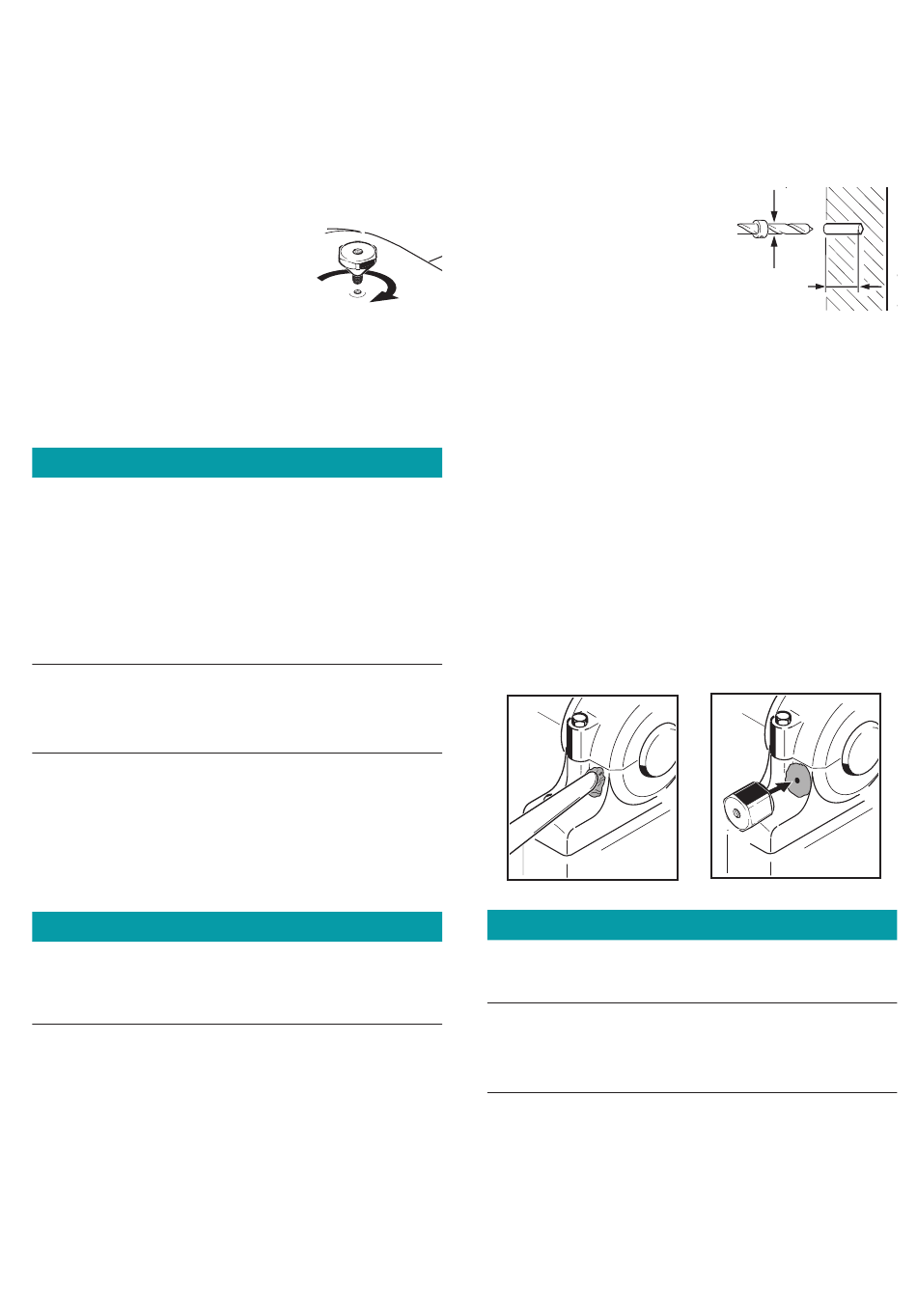

• Adapter einschrauben:
– VIB 3.417-M5/6 in Bohr-
loch einsetzen und mit
einem Steck- oder Gabel-
schlüssel festziehen.
– VIB 3.480 mit einem In-
nensechskantschlüssel in den Sensor handfest
einschrauben.
• Adapter auf festen mechanischen Sitz prüfen.
Hinweise
Ein zu hohes Anzugmoment kann das Gewinde
oder das Maschinengehäuse beschädigen. Bei zu
niedrigem Anzugmoment kann der Adapter lose
aufliegen und Messfehler verursachen!
Bei Installation an einer nicht geerdeten Maschine
(z.B. riemengetriebener Lüfter) müssen Sie den
Sensor gegen statische Aufladung erden.
Klebeadapter montieren
Erforderliches Werkzeug und Hilfsmittel:
– Handbohrmaschine
– Bohrer (3,5mm) mit Tiefenlehre
– Feile
– Druckluft zum Säubern der Montagestelle
– 2-Komponenten Klebstoff (WEICON HB 300,..)
Hinweis
Maschine ausschalten und gegen Einschalten
sichern. Maschine erst nach Aushärten des Kleb-
stoffs (ca. 24 Stunden) wieder in Betrieb nehmen.
• Montagestelle wählen:
Ausreichend Platz lassen, um den Klebstoff mit
einem Holzspatel aufzutragen.
• Montagestelle abflachen und aufrauen:
Vorhandene Anstriche bis auf das blanke Metall
abschleifen (Ø > 30 mm).
Montagestelle gegebenenfalls abflachen.
10 bis 20 Nm
Montagestelle mit einer Feile anrauen, und meh-
rere Rillen im Diamantmuster für eine höhere
Klebefestigkeit feilen.
Optional, und nur wenn Bohren möglich ist:
• Fixierstift-Bohrung setzen.
Wenn Bohren nicht möglich,
Fixierstift entfernen.
• Montagestelle reinigen:
Montagestelle und Klebeso-
ckel mit einem rückstandsfreien Entfettungsmittel
und einem sauberen Tuch reinigen. Danach beide
Metallflächen gründlich trocknen lassen.
• Klebstoff zum Gebrauch ansetzen.
• Klebstoff auftragen:
Klebstoff mit einem Holzspatel gleichmäßig auf
den Sockel und die Montagestelle auftragen (ca.
etwa 1 mm dick).
• Adapter ankleben:
Adapter leicht gegen die Montagestelle drücken,
und ein wenig drehen, um den Klebstoff gleich-
mäßig zu verteilen. Vorquellenden Klebstoff nicht
entfernen. Zur höheren Stabilität ggf. zusätzlich
Klebstoff um die Klebestelle auftragen.
Hinweis
Adapter während des Aushärtens ggf. mit einem
Klebeband zusätzlich fixieren.
Sensor montieren
• Sensor auf den installierten Adapter (VIB 3.417-
M5/6 bzw. VIB 3.418) schrauben (3 Nm).
Oder
• Sensor mit M8-Gewindeadapter in Bohrloch
einsetzen und mit einem Gabelschlüssel festzie-
hen (3 Nm).
