Anschlussschema
I.

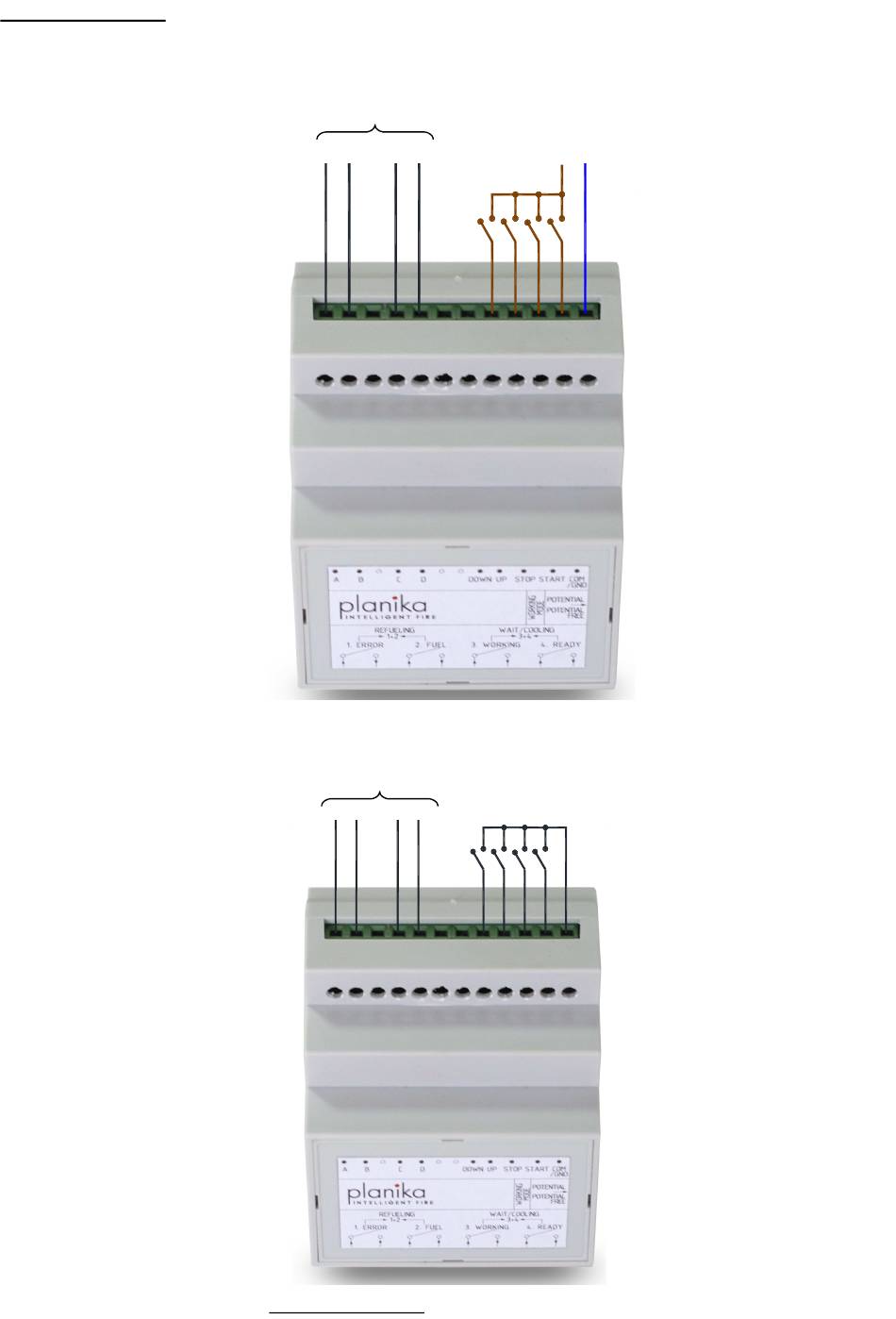

Anschlussschema von Steuerungssignalen
Modus: „POTENCIAL"
Kaminleitungen
- (12V-24V DC)
A B
C D
(12V-24V DC) +
Kaminleitungen
Modus: „POTENCIAL FREE"
A B
C D
Copyright 2017 Planika Sp. z o.o.
www.planikafires.com
i1211#00
20.02.2017
9
