Disimballaggio - LEGRAND Keor MOD Top Entry Installationsanleitung

2. Trasporto e posizionamento
2.3

Disimballaggio

Per rimuovere il materiale di imballo sono necessarie due persone e devono attenersi alla seguente procedura:
- portare l'apparecchiatura sul luogo di installazione utilizzando un carrello elevatore e/o un transpallet con caratteristiche
adeguate (fig. 1);
- rimuovere il rivestimento di plastica e i cartoni;
- far scendere il piano inclinato di legno attaccato al pallet e svitare le viti delle staffe che fissano l'apparecchiatura sul
pallet (fig. 2);
- far scorrere l'apparecchiatura delicatamente, a mano, lungo il piano inclinato tramite le ruote (fig. 3);
- allentare le quattro viti e rimuovere la staffa sul lato destro dell'attrezzatura che la fissava al pallet (fig.4).
30

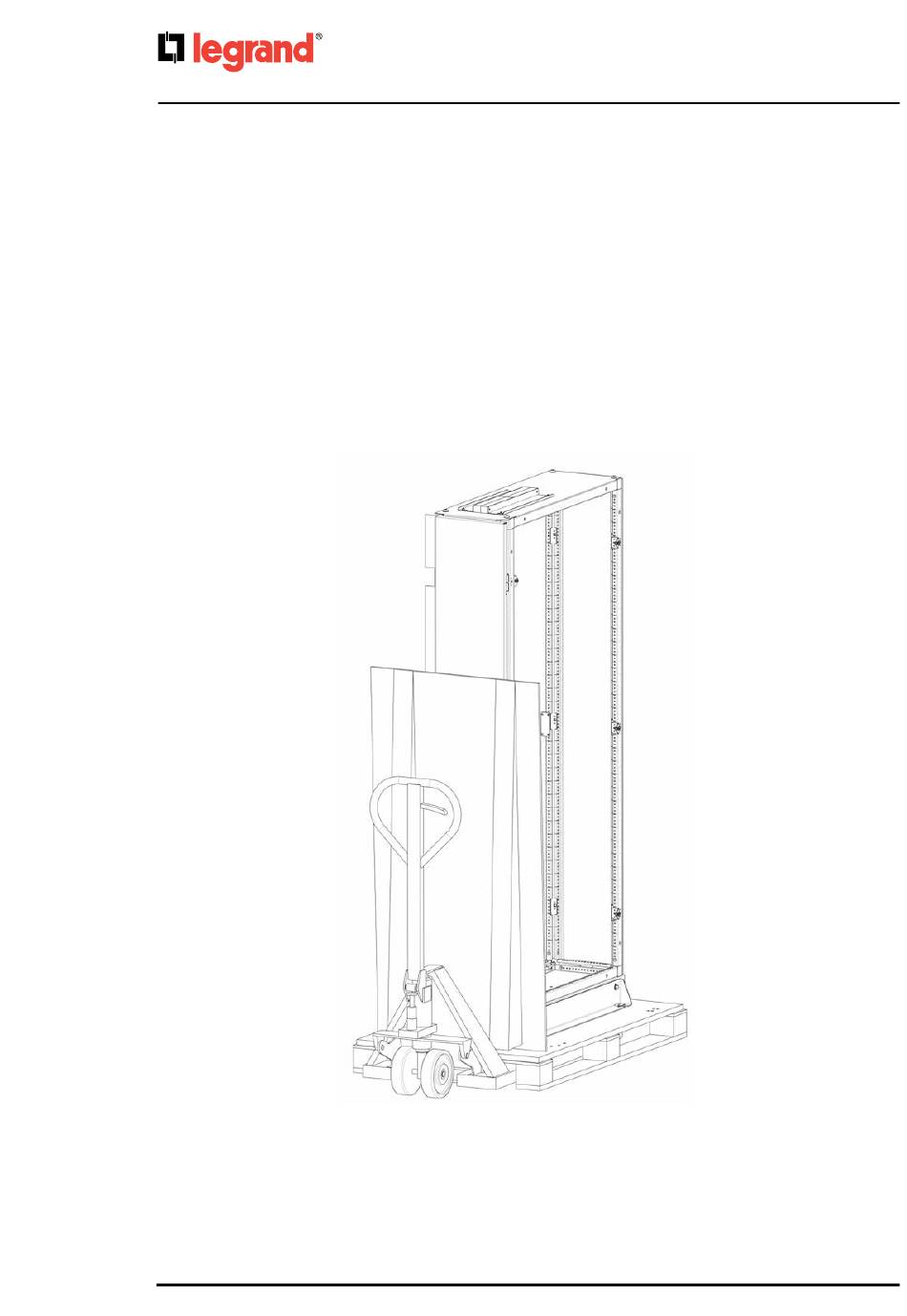

(fig. 1)
