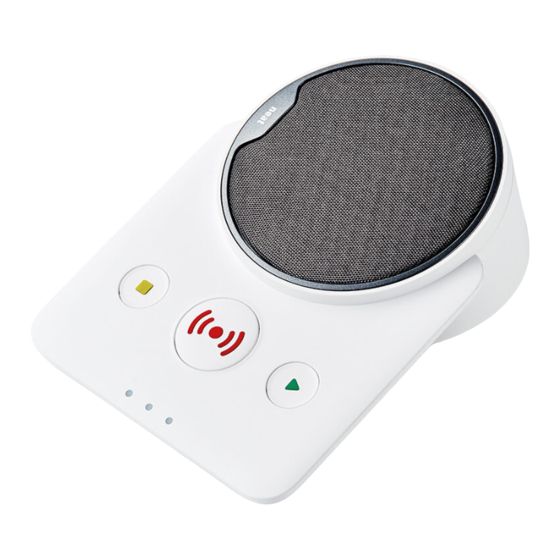

- Seite 1 NOVO Tasten/LEDs und deren Funktion für die Mitarbeiter vor Ort Für Menschen, die sich um Menschen kümmern.
- Seite 2 Übersicht NOVO Tastaturfunktionen V1.4 09-22...
- Seite 3 Alarm auslösen Der Nutzer kann einen Alarm auslösen indem er die rote Alarmtaste am Notrufgerät NOVO oder die roten Auslösetaste am Handsender SMILE betätigt. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 4 Notrufes zu geben. Falls die gelbe Taste während dieser Zeit gedrückt wird, wird die Alarmierung abgebrochen. Eine akustische Tonfolge zeigt dies an. Danach wird das Notrufgerät NOVO wieder in den Ausgangszustand zurückgesetzt, das heißt, es ist bereit zur nächsten Alarmauslösung.
- Seite 5 • Zwischen jedem Schritt macht es eine Pause von 2 Sekunden. • Sobald Sie die Taste loslassen, speichert NOVO die letzte Stufe ab und geht kurze Zeit später wieder in den Bereitschaftszustand zurück (nur die rote Taste leuchtet noch).
- Seite 6 • Das Notrufgerät macht nun entsprechend dem Zustand der roten LED hinter der roten Taste folgende Ansage: „Funktion ist aus“ oder „Funktion ist ein“ • Entsprechend der Ansage ist nun die Notruftaste beleuchtet oder nicht. • Schalten Sie abschließend NOVO aus und wieder ein. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 7 Aufrufen des Servicemenüs Für alle folgenden Programmierungen rufen Sie wie hier beschrieben das Servicemenü auf: • NOVO ist eingeschaltet. • Drücken Sie kurz den EIN/AUS Taster auf der Rückseite. • Alle drei Tasten auf der Vorderseite leuchten nun auf. • Drücken und halten Sie nun die grüne Taste •...
- Seite 8 • Status externe GSM Antenne • Status Aktivitätskontrolle • An/Abwesend- und • Telefonanlagen Funktion* Passivstatus • TK Anlagen Funktion* Hinweis: Im Verlauf des Handbuches werden * Nur bei NOVO PSTN/GSM und PSTN+ nur die neuen Texte verwendet. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 9 • Es erfolgt ein positiver Quittungston gefolgt von der Ansage „Reichweitentest“. • Der Funksender ist nun programmiert. • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 10 • Alle drei Tasten auf der Vorderseite blinken nun • Drücken Sie nun so oft die grüne Taste bis Sie auf der gewünschten Funkposition sind (bei jedem Betätigen der grünen Taste piept NOVO entsprechend oft (je nach Funkposition). • Betätigen Sie nun die Taste der Funkkomponente.
- Seite 11 • Der Funksender ist nun programmiert. • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. Hinweis: Wegen Kompatibilität zur vorherigen Gerätegeneration NEO sind die Funkpositionen 1-8 identisch belegt.
- Seite 12 • Die drei Tasten auf der Vorderseite blinken nun im Wechsel (rot- grün/gelb). • Jedes Betätigen der Taste des Handsender SMILE führt jetzt zu einer akustischen Rückmeldung am NOVO, wenn dieser das Signal empfangen hat. Zusätzlich leuchten die LED‘s im Handsender erst rot und dann grün als Bestätigung.
- Seite 13 Alternativ reicht es aus für 5 Minuten keine weiteren Tests zu machen um wieder in den Normalbetrieb zu wechseln. • Schalten Sie abschließend NOVO aus und wieder ein. • Gleichzeitig wird über die drei LED‘s vorne am Gerät die Feldstärke des GSM Netzes angezeigt.
- Seite 14 Reichweitentest und GSM Feldstärkentest (3) Signalstärke GSM Sehr Schwach (1) blinkt Schwach (2) Mittel - (3) blinkt Mittel + (4) Gut (5) blinkt Sehr gut (6) GSM nicht installiert blinkt blinkt blinkt GSM nicht aktiv NOVO Tastaturfunktionen V1.4 09-22...
- Seite 15 • Bestätigen Sie diese mit einmaligem Tastendruck auf die rote Taste • Alle drei Tasten auf der Vorderseite blinken nun. • Betätigen Sie nun die Taste des Handsender SMILE , den Sie löschen möchten. • Es erfolgt ein kurzer Quittungston am NOVO. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 16 • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. • Alternativ können Sie einen einzelnen Funksender auch über das Care Management Portal löschen. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 17 • Bestätigen Sie diese mit einmaligem Tastendruck auf die rote Taste • Alle drei Tasten auf der Vorderseite blinken nun. • Drücken und halten Sie nun die rote Taste am NOVO, bis Sie einen kurzen Bestätigungston hören. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 18 Bestätigungston hören und die Ansage „Status externe GSM Antenne“ erfolgt. • Es sind nun ALLE Funksender im Gerät gelöscht. • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 19 Status externe GSM Antenne (1) • NOVO ist eingeschaltet. • Rufen Sie wie zuvor beschrieben das Servicemenü auf. • Nach der Ansage „Sender hinzufügen“ drücken Sie erneut so oft die grüne Taste bis die Sprachansage „Sender löschen“ erfolgt. • Es erfolgt eine Ansage in Abhängigkeit von aktuellen Status der externen Antenne: „Funktion ist aus“...
- Seite 20 Antenne dann von AUS zu AN und umgekehrt. • Es erfolgt die Ansage „Status Aktivitätskontrolle“. • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 21 Aktivitätskontrolle (1) • NOVO ist eingeschaltet. • Rufen Sie wie zuvor beschrieben das Servicemenü auf. • Nach der Ansage „Sender hinzufügen“ drücken Sie erneut so oft die grüne Taste bis die Sprachansage „Status Aktivitätskontrolle“ erfolgt. • Bestätigen Sie nun kurz mit der roten Taste •...
- Seite 22 Status dann von AUS zu AN und umgekehrt. • Es erfolgt je nach Gerätetyp die Ansage „Sender hinzufügen“ bzw. „Telefonanlagen Funktion“. • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. NOVO Tastaturfunktionen V1.4 09-22...
- Seite 23 Telefonanlagen Funktion (1) • NOVO ist eingeschaltet. • Rufen Sie wie zuvor beschrieben das Servicemenü auf. • Nach der Ansage „Sender hinzufügen“ drücken Sie erneut so oft die grüne Taste bis die Sprachansage „Telefonanlagen Funktion“ erfolgt. • Bestätigen Sie nun kurz mit der roten Taste •...
- Seite 24 • Sie können nun durch Drücken der gelben Taste das Servicemenü verlassen. • Schalten Sie abschließend NOVO aus und wieder ein. Hinweis: Die Telefonanlagen Funktion steht nur bei Verwendung eines PSTN/GSM oder PSTN+ Gerätes zur Verfügung. Diese Funktion sollte dann eingeschaltet werden, wenn der werksseitige Automatikbetrieb an einer Telefonanlage nicht funktioniert.
- Seite 25 0,5 s AN 4,5 s aus 0,5 s AN 4,5 s aus SIM Kartenfehler 0,5 s AN 4,5 s aus Strom- und SIM Kartenfehler 0,5 s AN 4,5 s aus 0,5 s AN 4,5 s aus NOVO Tastaturfunktionen V1.4 09-22...
- Seite 26 Deutschland Spanien Carl-Zeiss-Ring 12 Cl. Norias 92 - Planta 1ª. 85737 Ismaning Módulos By C, 28221. Majadahonda (Madrid) www.legrandcare.de +49 (0) 89-5199666-0 +34 91 990 11 11 Frankreich United Kingdom 616 avenue de l’Europe, Innovation House BP 162, 71204 LE Silverton Court, CREUSOT Northumberland Business Park...
- Seite 27 Gemeinsam stärker...
