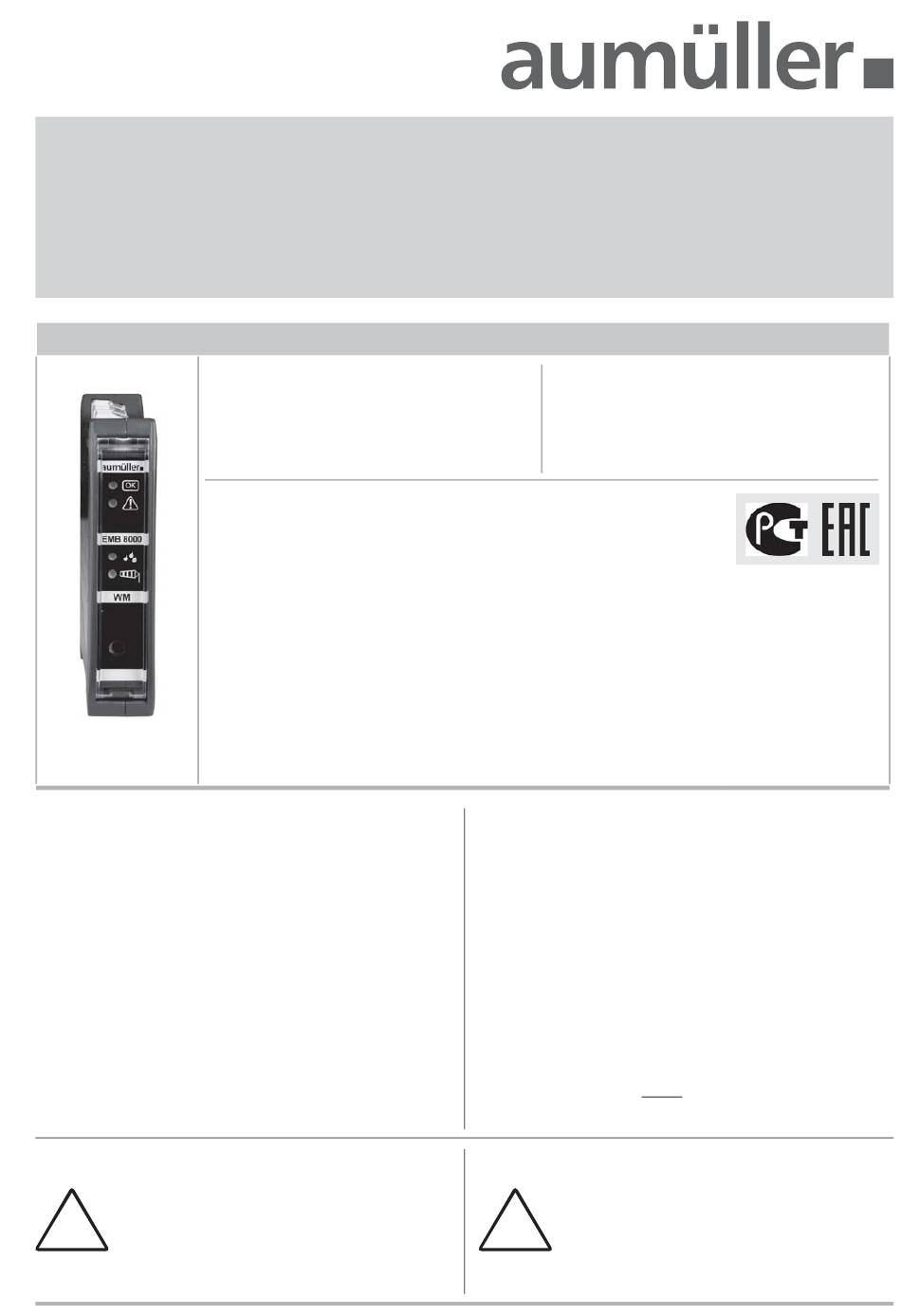

AUMÜLLER WM Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR
Weather-Modul WM
Weather-Modul WM
Die Einstellung der Funktionen erfordert die Software des Zentra-
len-Herstellers.
Funktionen:
• Verfügt über die Anschlussmöglichkeit für Wind- und Regen-
sensor.
• Verfügt über einen Windrichtungsgeber für windabhängiges
Öffnen und Schließen im Brandfall.
• Verarbeitet Signale von externen Lüftungssteuerungen.
• Verfügt über Anschlüsse zur externen Signalweitergabe.
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale EMB 8000 voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Art.-Nr.: 680180-9
Anwendung: Modul werkseitig in Basisversion
der RWA-Modulzentrale EMB 8000 eingebaut und
betriebsfertig vorverdrahtet zum Anschluss von
Sensoren zur Erfassung von Wetterdaten.
Betriebsspannung:
Melderlinienspannung:
Eigenverbrauch:
Gehäuse (BxHxT):
Moduleinheiten:
Eingänge:
Ausgänge:
Anzeigen:
Anschlüsse:
Merkmale / Ausstattung:
Weather-Modul WM
Art.-Nr.: 680180
Anwendung:
Selbsteinbau in die RWA-Modulzentrale EMB
8000 zum Anschluss von Sensoren zur Erfassung
von Wetterdaten.
24 V DC
24 V DC
13,0 mA
100 x 120 x 22,5 mm, ABS, schwarz
1 ME
Windsensor, Regensensor,
Windrichtungsgeber, externe Signale
Potenzialfreier Kontakt (1x Um, 42V / 0,5A)
Betrieb, Störung, Wind, Regen
Steckklemmen 1,5 mm² starr
Befestigung auf 35 mm Hutschiene,
Parametrierung der Funktions- und Leistungsmerkmale
über Konfi gurationssoftware EMB 8000
Modul in Betrieb nehmen:
• Modul in den internen BUS einbinden.
• Position hinter Power Modul PM / Power-Modul-Extension
PME / Control-Modul CM frei wählbar (aber hinter dem letzten
Drive Modul DM (DMX).
• Befestigung auf 35 mm Hutschiene.
Einstellung Windgeschwindigkeit oder windrichtungs-
abhängiges Öffnen und Schließen von Rauchabzügen:
• Die Ansprechschwelle für den Windsensor ist werkseitig
auf den Wert 5 m/s eingestellt. Eine Veränderung der
Werkseinstellung ist nur mit unserer Konfi gurations-Software
möglich.
• Die Einstellung des windrichtungsabhängigen Öffnens und
Schließens erfordert immer eine dem jeweiligen Anwen-
dungsfall angepasste Konfi guration der Zentrale.
!
I
NBETRIEBNAHME
Modul zum
Beim Einbau des WM unbedingt die Angaben
in der Beschreibung der RWA Zentrale EMB 8000
beachten.
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
