I RELE' STATICI CROUZET - PRODOTTI PER MONTAGGIO A PANNELLO sono stati sviluppati per offrire tutti i vantaggi della commutazione elettronica. Il formato "mini puck"
per uso industriale da 21,4 mm si installa velocemente. Il prodotto è compatto e affidabile. Scheda tecnica disponibile su www.crouzet.com
GNmini
ISTRUZIONI DI MONTAGGIO
SU DISSIPATORE
4
1
3
M4 / 1,2 Nm mini
1.
Selezionare il dissipatore adatto (v. le curve termiche sulla scheda tecnica
del prodotto).
2.
Usare pad termico o pasta termica tra il relè allo stato solido e il
dissipatore (per uno spessore di 0,06 mm).
3.
Per montare il relè allo stato solido sul dissipatore, sono necessarie due
viti Ø 4.
4.
Per prestazioni termiche ottimali, le alette del dissipatore devono essere
orientate verticalmente favorendo l'ideale circolazione dell'aria.
MONTAGGIO A PANNELLO
1.
Prima di montare l' SSR identificare in quale
sezione del pannello verrà installato. La
superficie deve garantire un'adeguata capacità
di dissipazione. Deve essere preferibilmente di
alluminio, non rivestita, liscia e ben pulita.
2.
Si raccomanda l'utilizzo di un pad termico o di
pasta termica tra il relè allo stato solido e il
pannello.
3.
Le asole di montaggio del relè allo stato solido
hanno un diametro di 4 mm. Utilizzare due viti
per il montaggio a pannello.
4.
Assicurarsi di avvitare entrambe le viti fino alla
base di supporto prima di applicare la coppia
massima (1,2 Nm).
!
ATTENZIONE:
l'utente dovrebbe proteggere persone e materiali sensibili al
calore dal contatto con il dissipatore. Per il corretto raffreddamento, il relè allo
stato solido necessita di convezione d'aria. Una convezione d'aria insufficiente
produce un surriscaldamento anomalo. In assenza di spazio tra due relè allo
stato solido, ridurre la corrente di carico. Garantendo il raffreddamento (ad es.
con una ventola all'interno della cabina) è possibile ottenere significativi
miglioramenti delle performance termiche. La temperatura del dissipatore non
dovrebbe mai superare i 90 °C.
Per ulteriori informazioni consultare il sito www.crouzet.com

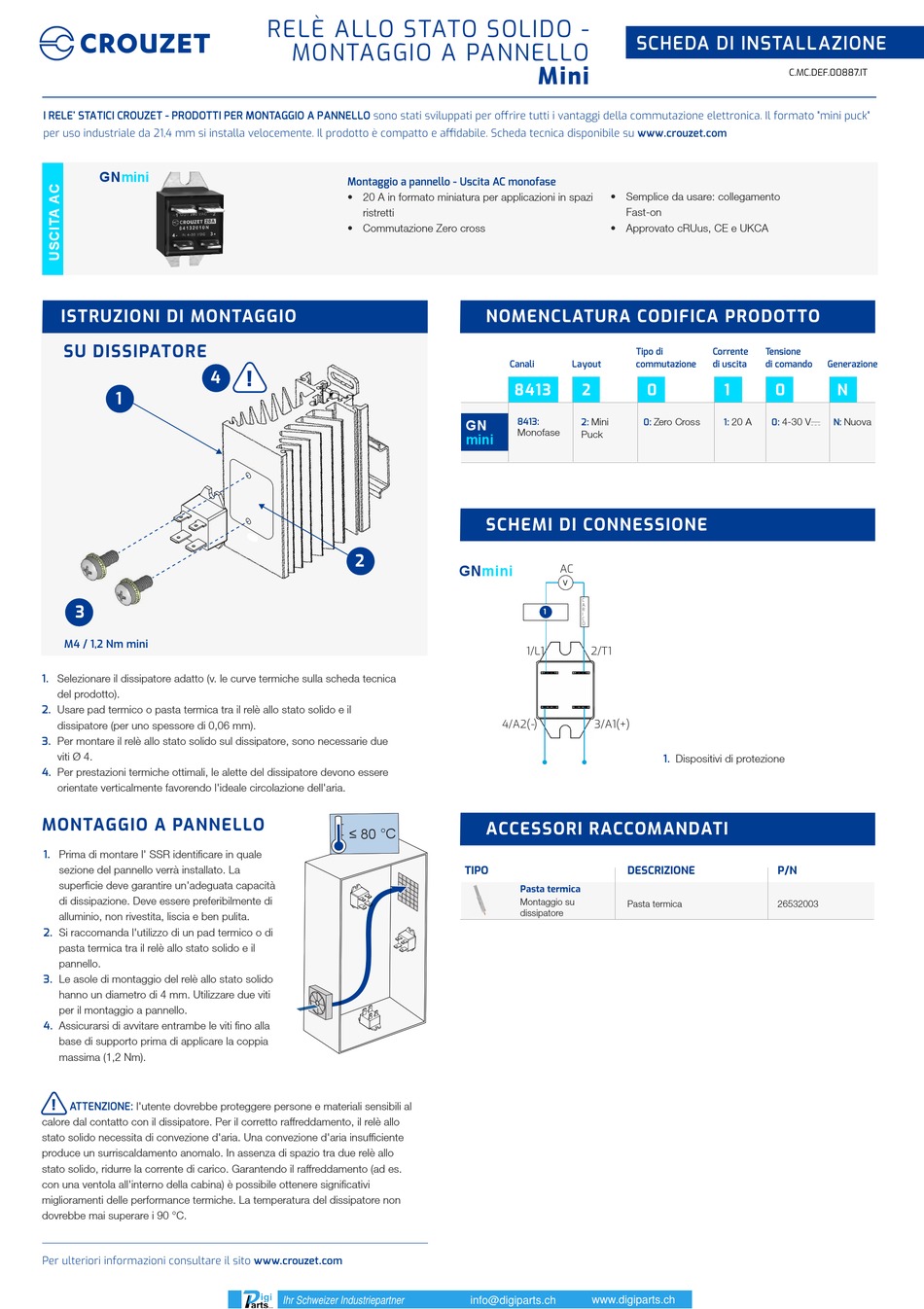

RELÈ ALLO STATO SOLIDO -
MONTAGGIO A PANNELLO
Montaggio a pannello - Uscita AC monofase
• 20 A in formato miniatura per applicazioni in spazi
ristretti
• Commutazione Zero cross
!
2
Ihr Schweizer Industriepartner
Mini
• Semplice da usare: collegamento
Fast-on
• Approvato cRUus, CE e UKCA
NOMENCLATURA CODIFICA PRODOTTO
Canali
Layout
8413
2
GN
8413:
Mini
2:
Monofase
Puck
mini
SCHEMI DI CONNESSIONE
GNmini
AC
V
C
A
R
1
I
C
O
1/L1
2/T1
4/A2(-)
3/A1(+)
ACCESSORI RACCOMANDATI
TIPO
DESCRIZIONE
Pasta termica
Montaggio su
Pasta termica
dissipatore
www.digiparts.ch
info@digiparts.ch
SCHEDA DI INSTALLAZIONE
C.MC.DEF.00887.IT
Tipo di
Corrente
Tensione
commutazione
di uscita
di comando
0
1
0
Zero Cross
20 A
4-30 V
0:
1:
0:
c
1.
Dispositivi di protezione
P/N
26532003
Generazione
N
Nuova
