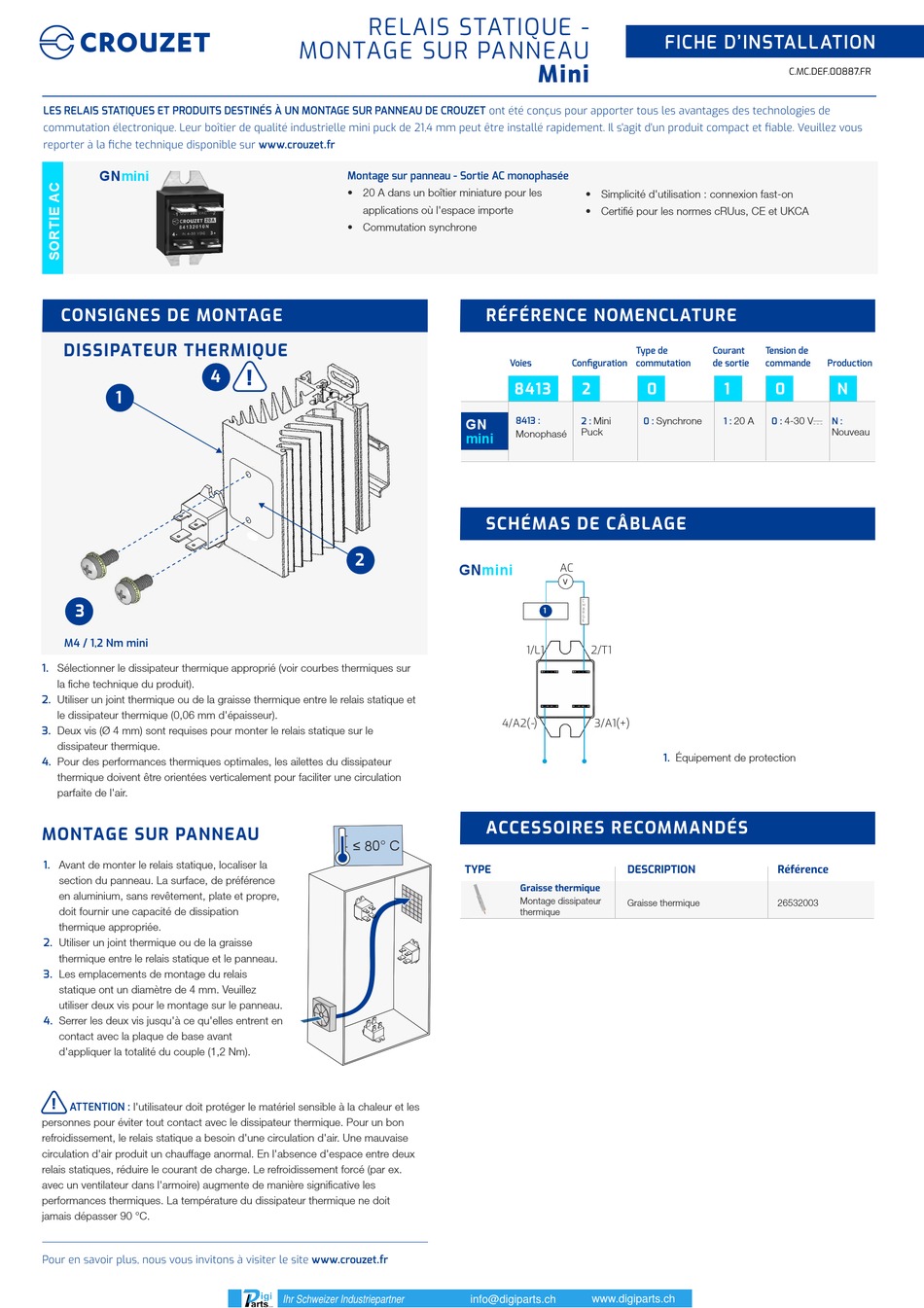

LES RELAIS STATIQUES ET PRODUITS DESTINÉS À UN MONTAGE SUR PANNEAU DE CROUZET ont été conçus pour apporter tous les avantages des technologies de
commutation électronique. Leur boîtier de qualité industrielle mini puck de 21,4 mm peut être installé rapidement. Il s'agit d'un produit compact et fiable. Veuillez vous
reporter à la fiche technique disponible sur www.crouzet.fr
GNmini
CONSIGNES DE MONTAGE
DISSIPATEUR THERMIQUE
4
1
3
M4 / 1,2 Nm mini
1.
Sélectionner le dissipateur thermique approprié (voir courbes thermiques sur
la fiche technique du produit).
2.
Utiliser un joint thermique ou de la graisse thermique entre le relais statique et
le dissipateur thermique (0,06 mm d'épaisseur).
3.
Deux vis (Ø 4 mm) sont requises pour monter le relais statique sur le
dissipateur thermique.
4.
Pour des performances thermiques optimales, les ailettes du dissipateur
thermique doivent être orientées verticalement pour faciliter une circulation
parfaite de l'air.
MONTAGE SUR PANNEAU
1.
Avant de monter le relais statique, localiser la
section du panneau. La surface, de préférence
en aluminium, sans revêtement, plate et propre,
doit fournir une capacité de dissipation
thermique appropriée.
2.
Utiliser un joint thermique ou de la graisse
thermique entre le relais statique et le panneau.
3.
Les emplacements de montage du relais
statique ont un diamètre de 4 mm. Veuillez
utiliser deux vis pour le montage sur le panneau.
4.
Serrer les deux vis jusqu'à ce qu'elles entrent en
contact avec la plaque de base avant
d'appliquer la totalité du couple (1,2 Nm).
!
ATTENTION :
l'utilisateur doit protéger le matériel sensible à la chaleur et les
personnes pour éviter tout contact avec le dissipateur thermique. Pour un bon
refroidissement, le relais statique a besoin d'une circulation d'air. Une mauvaise
circulation d'air produit un chauffage anormal. En l'absence d'espace entre deux
relais statiques, réduire le courant de charge. Le refroidissement forcé (par ex.
avec un ventilateur dans l'armoire) augmente de manière significative les
performances thermiques. La température du dissipateur thermique ne doit
jamais dépasser 90 °C.
Pour en savoir plus, nous vous invitons à visiter le site www.crouzet.fr
RELAIS STATIQUE -
MONTAGE SUR PANNEAU
Montage sur panneau - Sortie AC monophasée
• 20 A dans un boîtier miniature pour les
applications où l'espace importe
• Commutation synchrone
!
2
Ihr Schweizer Industriepartner
Mini
• Simplicité d'utilisation : connexion fast-on
• Certifié pour les normes cRUus, CE et UKCA
RÉFÉRENCE NOMENCLATURE
Voies
Configuration
8413
2
GN
8413 :
Mini
2 :
Puck
Monophasé
mini
SCHÉMAS DE CÂBLAGE
GNmini
AC
V
C
H
A
1
R
G
E
1/L1
2/T1
4/A2(-)
3/A1(+)
ACCESSOIRES RECOMMANDÉS
TYPE
DESCRIPTION
Graisse thermique
Montage dissipateur
Graisse thermique
thermique
www.digiparts.ch
info@digiparts.ch
FICHE D'INSTALLATION
C.MC.DEF.00887.FR
Type de
Courant
Tension de
commutation
de sortie
commande
0
1
0
Synchrone
20 A
4-30 V
0 :
1 :
0 :
1.
Équipement de protection
Référence
26532003
Production
N
c
N :
Nouveau
