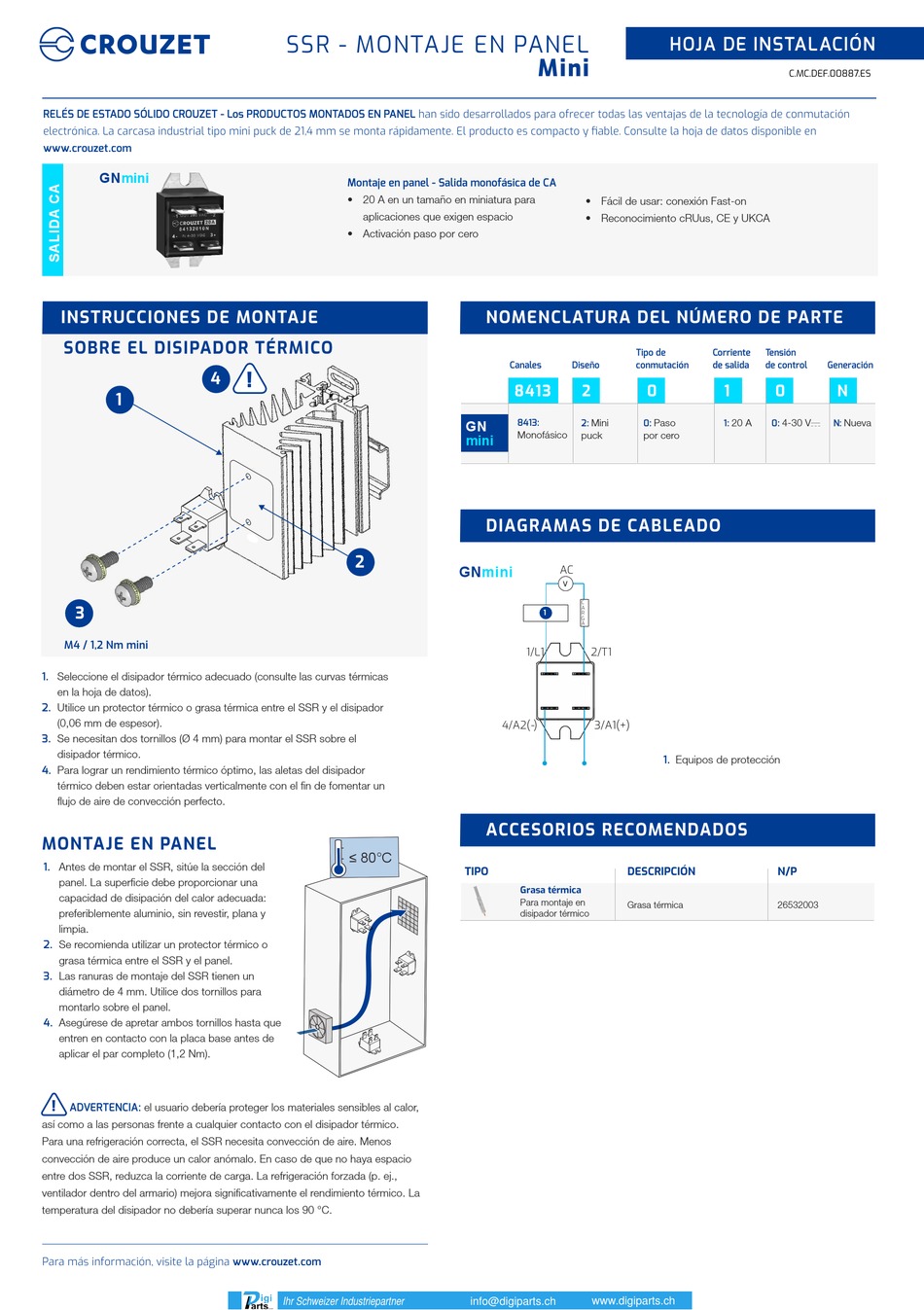

RELÉS DE ESTADO SÓLIDO CROUZET - Los PRODUCTOS MONTADOS EN PANEL han sido desarrollados para ofrecer todas las ventajas de la tecnología de conmutación
electrónica. La carcasa industrial tipo mini puck de 21,4 mm se monta rápidamente. El producto es compacto y fiable. Consulte la hoja de datos disponible en
www.crouzet.com
GNmini
INSTRUCCIONES DE MONTAJE
SOBRE EL DISIPADOR TÉRMICO
4
1
3
M4 / 1,2 Nm mini
1.
Seleccione el disipador térmico adecuado (consulte las curvas térmicas
en la hoja de datos).
2.
Utilice un protector térmico o grasa térmica entre el SSR y el disipador
(0,06 mm de espesor).
3.
Se necesitan dos tornillos (Ø 4 mm) para montar el SSR sobre el
disipador térmico.
4.
Para lograr un rendimiento térmico óptimo, las aletas del disipador
térmico deben estar orientadas verticalmente con el fin de fomentar un
flujo de aire de convección perfecto.
MONTAJE EN PANEL
1.
Antes de montar el SSR, sitúe la sección del
panel. La superficie debe proporcionar una
capacidad de disipación del calor adecuada:
preferiblemente aluminio, sin revestir, plana y
limpia.
2.
Se recomienda utilizar un protector térmico o
grasa térmica entre el SSR y el panel.
3.
Las ranuras de montaje del SSR tienen un
diámetro de 4 mm. Utilice dos tornillos para
montarlo sobre el panel.
4.
Asegúrese de apretar ambos tornillos hasta que
entren en contacto con la placa base antes de
aplicar el par completo (1,2 Nm).
!
ADVERTENCIA:
el usuario debería proteger los materiales sensibles al calor,
así como a las personas frente a cualquier contacto con el disipador térmico.
Para una refrigeración correcta, el SSR necesita convección de aire. Menos
convección de aire produce un calor anómalo. En caso de que no haya espacio
entre dos SSR, reduzca la corriente de carga. La refrigeración forzada (p. ej.,
ventilador dentro del armario) mejora significativamente el rendimiento térmico. La
temperatura del disipador no debería superar nunca los 90 °C.
Para más información, visite la página www.crouzet.com
SSR - MONTAJE EN PANEL
Montaje en panel - Salida monofásica de CA
• 20 A en un tamaño en miniatura para
aplicaciones que exigen espacio
• Activación paso por cero
!
2
Ihr Schweizer Industriepartner
Mini
• Fácil de usar: conexión Fast-on
• Reconocimiento cRUus, CE y UKCA
NOMENCLATURA DEL NÚMERO DE PARTE
Canales
Diseño
8413
2
GN
8413:
Mini
2:
Monofásico
puck
mini
DIAGRAMAS DE CABLEADO
GNmini
AC
V
C
A
R
1
G
A
1/L1
2/T1
4/A2(-)
3/A1(+)
ACCESORIOS RECOMENDADOS
TIPO
DESCRIPCIÓN
Grasa térmica
Para montaje en
Grasa térmica
disipador térmico
www.digiparts.ch
info@digiparts.ch
HOJA DE INSTALACIÓN
C.MC.DEF.00887.ES
Tipo de
Corriente
Tensión
conmutación
de salida
de control
0
1
0
Paso
20 A
4-30 V
0:
1:
0:
c
por cero
1.
Equipos de protección
N/P
26532003
Generación
N
Nueva
N:
