HALBLEITERRELAIS VON CROUZET – PRODUKTE MIT SCHALTSCHRANKMONTAGE bieten alle Vorteile der Elektronikschalttechnologie. Das Mini-Puck-Industriegehäuse
(21,4 mm) lässt sich schnell installieren. Das Produkt ist kompakt und zuverlässig. Siehe dazu das Datenblatt auf www.crouzet.com
GNmini
MONTAGEANLEITUNGEN
AM KÜHLKÖRPER
4
1
3
M4 / 1,2 Nm min.
1.
Den geeigneten Kühlkörper auswählen (siehe dazu die Wärmekurven des
Produktdatenblatts).
2.
Wärmeleitfolie oder Wärmeleitpaste zwischen dem Halbleiterrelais und dem
Kühlkörper (0,06 mm Stärke) verwenden.
3.
Zum Montieren des Halbleiterrelais an den Kühlkörper sind zwei Schrauben
(Ø 4 mm) erforderlich.
4.
Für optimale Wärmeleistung müssen die Lamellen des Kühlkörpers
senkrecht ausgerichtet sein. Dies gewährleistet einen perfekten Konvekti-
onsluftstrom.
SCHALTSCHRANKMONTAGE
1.
Vor dem Montieren des Halbleiterrelais den
entsprechenden Schaltschrankabschnitt ermitteln.
Die Oberfläche muss angemessen Wärme
ableiten können. Am besten geeignet ist
unbeschichtetes, glattes und sauberes Aluminium.
2.
Es wird empfohlen, zwischen dem Halbleiterrelais
und der Platte Wärmeleitfolie oder Wärmeleitpaste
zu verwenden.
3.
Die Montageschlitze des Halbleiterrelais haben
einen Durchmesser von 4 mm. Zwei Schrauben
für die Befestigung an der Platte verwenden.
4.
Erst beide Schrauben anziehen, bis sie die
Grundplatte berühren. Dann das volle Drehmo-
ment (1,2 Nm) antragen.
!
WARNUNG:
Wärmeempfindliches Material muss sowohl vor Kontakt mit
Personen als auch mit dem Kühlkörper geschützt werden. Korrektes Kühlen des
Halbleitermoduls setzt Luftkonvektion voraus. Zu geringe Luftkonvektion führt zu
übermäßiger Erwärmung. Bei ungenügendem Platz zwischen zwei Halbleiterrelais
muss der Laststrom reduziert werden. Zwangskühlung (zum Beispiel durch Lüfter
im Schrank) verbessert das thermische Leistungsverhalten deutlich. Die
Kühlkörpertemperatur darf nie über 90 °C liegen.
Für weitere Informationen, siehe www.crouzet.com
HALBLEITERRELAIS –
SCHALTSCHRANKMONTAGE
Schaltschrankmontage – Einphasiger Wechselstromausgang
• 20 A in einem Miniaturpaket für platzsparende
Anwendungen
• Einschaltung Zero Cross
!
2
Ihr Schweizer Industriepartner
Mini
• Anwenderfreundlich: FAST-ON-Anschluss
• Anerkannt von cRUus, CE und UKCA
NOMENKLATUR TEILENUMMERN
Layout
Kanäle
8413
2
GN
8413:
Mini
2:
Einphasig
Puck
mini
WIRING DIAGRAMS
GNmini
AC
V
L
A
1
S
T
1/L1
2/T1
4/A2(-)
3/A1(+)
EMPFOHLENE ZUBEHÖRTEILE
TYP
BESCHREIBUNG
Wärmeleitpaste
Wärmeleitpaste
Kühlkörpermontage
www.digiparts.ch
info@digiparts.ch

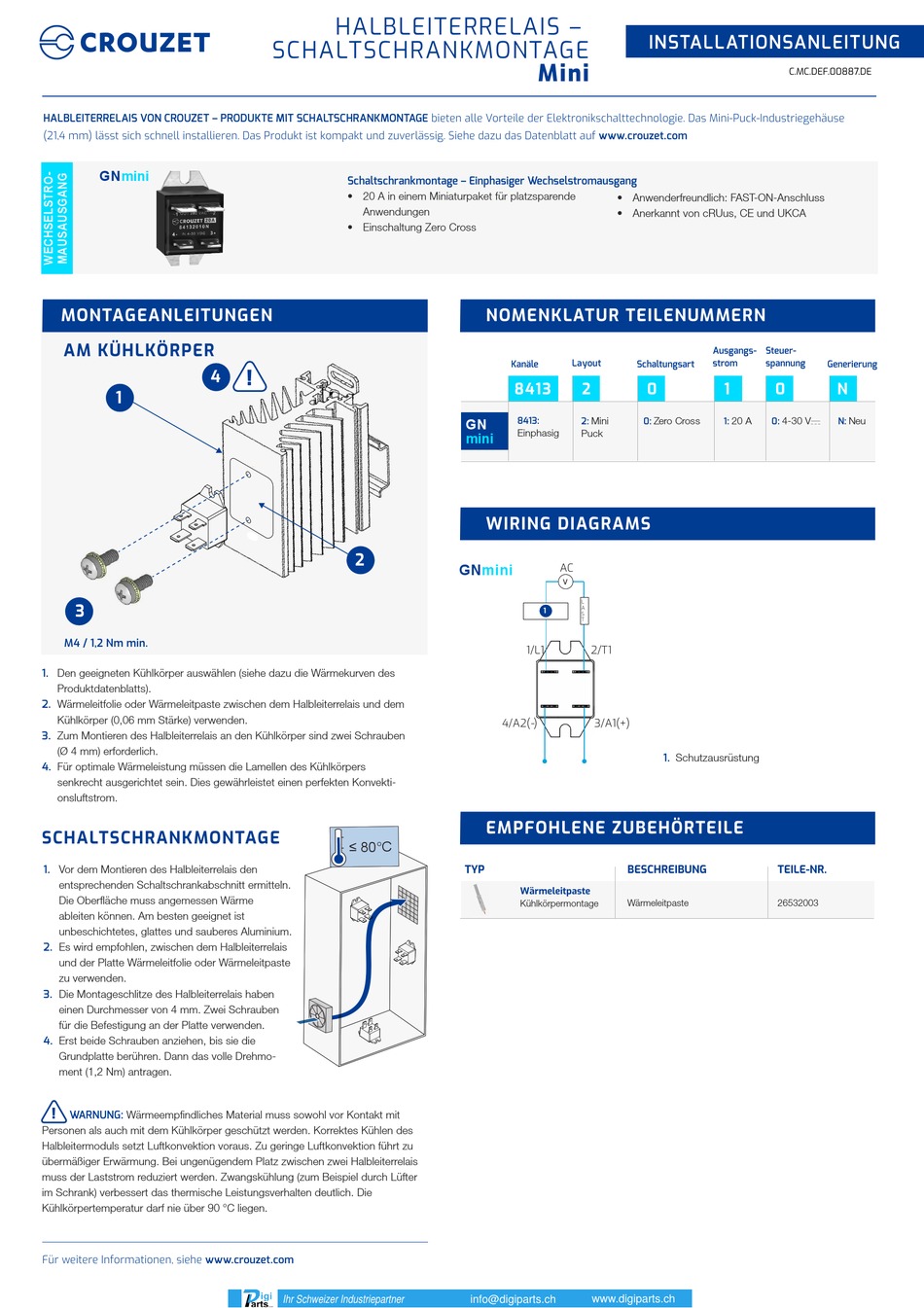

INSTALLATIONSANLEITUNG
C.MC.DEF.00887.DE
Ausgangs-
Steuer-
strom
spannung
Schaltungsart
0
1
0
Zero Cross
20 A
4-30 V
0:
1:
0:
c
1.
Schutzausrüstung
TEILE-NR.
26532003
Generierung
N
Neu
