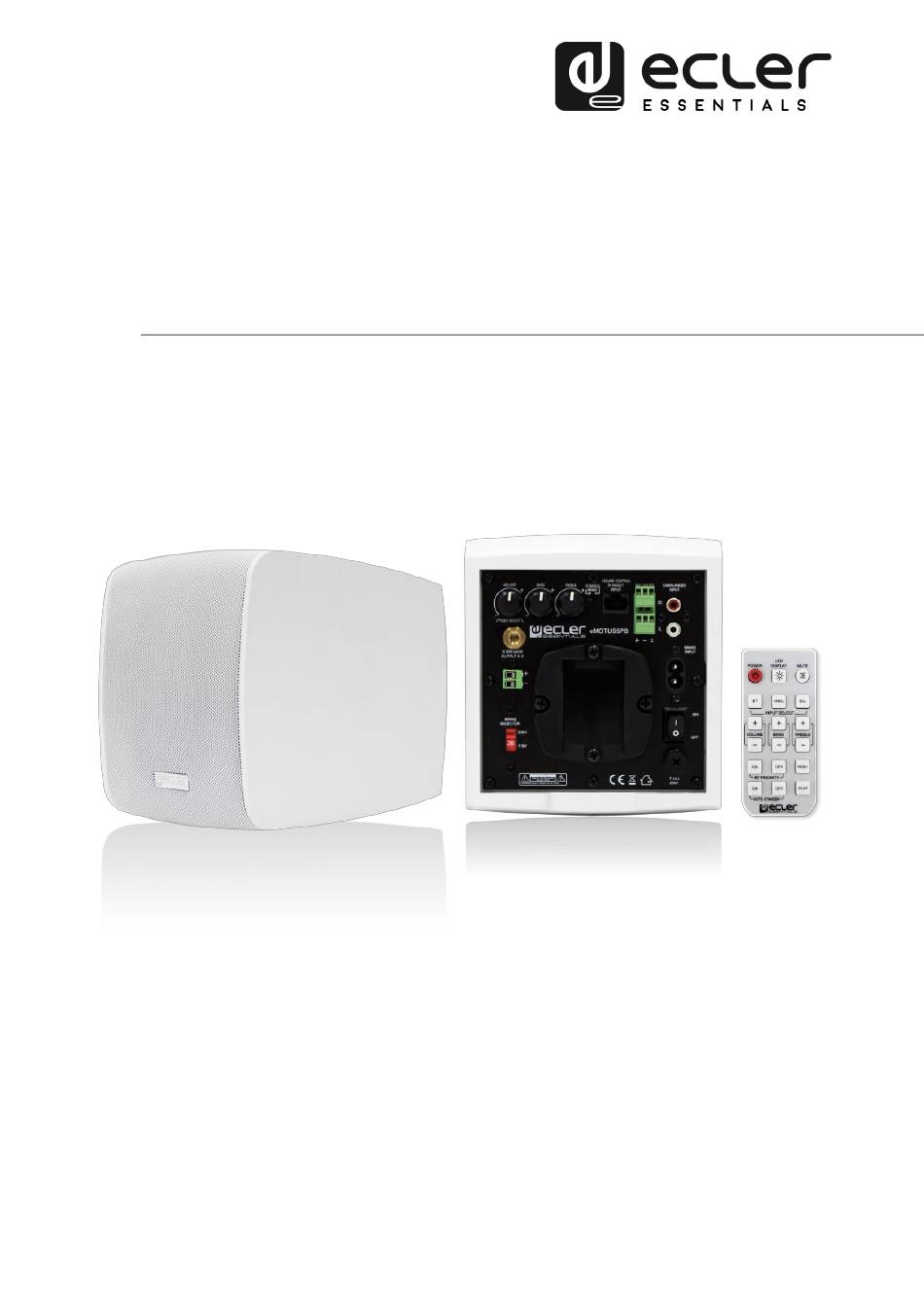

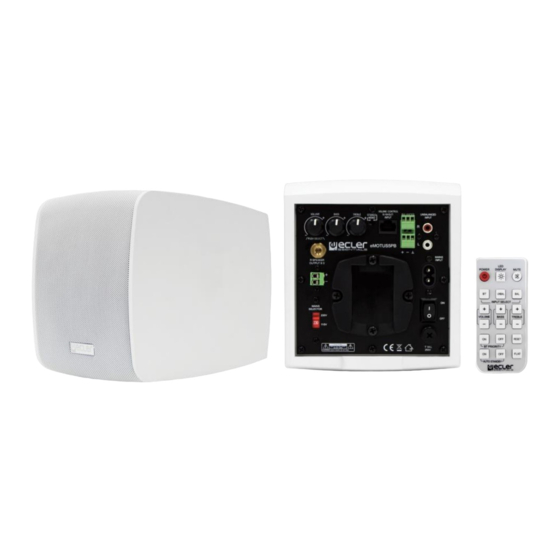

- Seite 1 / eMOTUS5PB WANDMONTAGE LAUTSPRECHER Aktivlautsprecher Stereo-Kit BEDIENUNGSANLEITUNG v.20220425...
-
Seite 2: Inhaltsverzeichnis
EINFÜHRUNG .......................... 5 WESENTLICHE MERKMALE: ....................5 EINBAUORT UND EINBAU ....................6 INBETRIEBNAHME ......................... 8 7.1. eMOTUS5P ..........................8 7.2. eMOTUS5PB ..........................8 7.2.1. Drahtloser Anschluss ......................8 7.2.2. Fernbedienung (Gilt nur für das Modell eMOTUS5PB) ......... 9 7.2.3. Fernbedienungseingang (Gilt nur für das Modell eMOTUS5PB)...... 10 LISTE DER FUNKTIONEN .................... -
Seite 3: Wichtige Vorbemerkung
WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden. - Seite 4 Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler eMOTUS5P / eMOTUS5PB gewähren wir eine Garantie von 3 Jahren. EINFÜHRUNG Die Modelle eMOTUS5P / eMOTUS5PB sind 5“-Lautsprecher-Sets bestehend aus einer aktiven und einer passiven Lautsprecherbox. -
Seite 6: Einbauort Und Einbau
• Für eine zufriedenstellende Tonwiedergabe dürfen zwischen den Lautsprechern und dem Publikum keine Hindernisse stehen. • Passen Sie die Schalldruckpegel an die Wiedergabebedürfnisse an. Trotz ihrer geringen Abmessungen haben die Modelle eMOTUS5P / eMOTUS5PB eine weitaus bessere Leistung als Heimlautsprecher. Vorgehensweise zur Wandmontage: Bohren Sie entsprechend den Bohrungen in der Halterung drei Löcher mit je 6... - Seite 7 Setzen Sie die Halterung an den Einbauort und führen Sie vorher das Sicherungs- und das Lautsprecherkabel durch die quadratische Öffnung der Halterung. Befestigen Sie die Wandhalterung an der Wand. Schließen Netzkabel, Signaleingangskabel Verbindungskabel zwischen den beiden Einheiten an die Stecker der Gehäuserückseite an.
-
Seite 8: Inbetriebnahme
INBETRIEBNAHME 7.1. eMOTUS5P Schalten Sie zur Inbetriebnahme die MASTER-Einheit (L) über den Schalter an der Rückseite ein und stellen Sie die Lautstärke und den Equalizer auf die gewünschten Werte ein. Sie können die gewünschte Audioquelle (symmetrischer oder asymmetrischer Eingang) durch Drücken des Drehreglers für die Lautstärkeeinstellung wählen. -
Seite 9: Fernbedienung (Gilt Nur Für Das Modell Emotus5Pb)
7.2.2. Fernbedienung (Gilt nur für das Modell eMOTUS5PB) ON/OFF: Ein-/ausgeschaltet. Die grüne LED leuchtet auf, wenn das Gerät eingeschaltet ist. Ist das Gerät ausgeschaltet, so leuchtet keine LED. LED-Display: Lässt die LED aufleuchten/erlöschen, während das Gerät in Betrieb ist. Wird das Gerät erneut eingeschaltet, so geht diese Funktion auf den Standardwert zurück: LEDs erleuchtet. -
Seite 10: Fernbedienungseingang (Gilt Nur Für Das Modell Emotus5Pb)
anliegendes Audiosignal und ohne Betätigung der Fernbedienung in den Ruhezustand. Reset: langes Drücken (5 sec) stellt das Gerät auf seine Standardwerte zurück: BT-Priorität ON, Lautstärke = 30, Bässe = 0, Höhen = 0. Flat: langes Drücken (5 sec) stellt das Gerät auf seine Standard-Equalizer-Werte zurück: Bässe = 0, Höhen = 0. -
Seite 11: Liste Der Funktionen
LISTE DER FUNKTIONEN Lautstärkeregler VOL Ausgang Tiefenregler LOW Höhenregler HIGH Stereo-mono umschalter Fernbedienungseingang (0-10VDC – RJ45-Anschluss). Nur eMOTUS5PB Symmetrischer Stereoeingang Euroblock an MASTER-Einheit Asymmetrischer Stereoeingang RCA an MASTER-Einheit Befestigungspunkt des Sicherheitskabels Steckdose für die Stromversorgung Verstärkter Ausgang Kanal R Spannungswähler 115V / 230V (MASTER-Einheit) Betriebsschalter Sicherungshalter... -
Seite 12: Technische Daten
TECHNISCHE DATEN eMOTUS5PB / eMOTUS5P Power 2 x 25W RMS Impedance 8 Ω Frequency response (±10dB) 85Hz – 20kHz Maximum SPL @ 1m 91dB THD + Noise @ 1kHz Full PWR ≤0.5% Inputs sensitivity nom/impedance 525mV/22k Ω CMRR - Line Bal ≥80dB... - Seite 13 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
