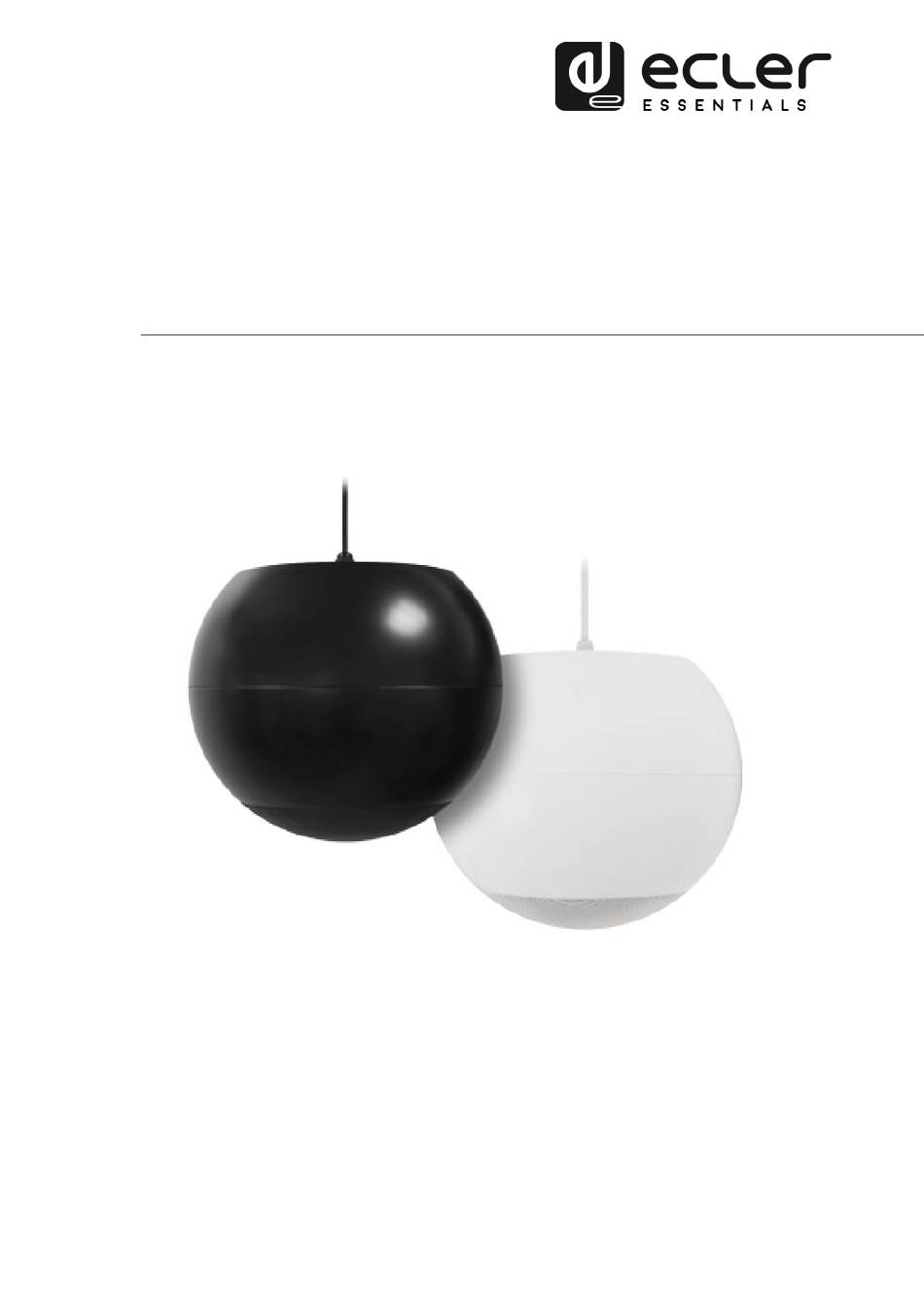

- Seite 1 LAUTSPRECHER Kugellautsprecher zum Abhängen BEDIENUNGSANLEITUNG v.20201203...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGER HINWEIS ......................3 WICHTIGE SICHERHEITSHINWEISE ................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG .......................... 5 ANSCHLUSS ..........................6 EINBAUORT UND MONTAGE ....................7 LACKIERUNG ........................... 9 TECHNISCHE DATEN ......................9... -
Seite 3: Wichtiger Hinweis
1. WICHTIGER HINWEIS Das Blitzsymbol mit Pfeil im gleichseitigen Dreieck soll den Benutzer vor nicht isolierter, gefährlicher Spannung im Gerät warnen, die hoch genug ist, um einem Menschen einen Stromschlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass mitgelieferten... - Seite 4 7. Achten Sie darauf, dass alle Lüftungsöffnungen frei bleiben. Installieren Sie das Gerät nach den Anweisungen des Herstellers. 8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder sonstigen Geräten, die Wärme erzeugen, einschliesslich Verstärkern. 9.
-
Seite 5: Wichtiger Hinweis
Um eine optimale Funktionalität des Geräts sicherzustellen, empfehlen wir Ihnen dringend, alle Wartungsarbeiten durch unseren autorisierten Kundendienst durchführen zu lassen. Auf das Ecler-Modell eUC106 gewähren wir eine Garantie von 3 Jahren. 4. EINFÜHRUNG Das Modell eUC106 ist ein Kugellautsprecher zum Abhängen. Ausgestattet mit einem 6,5"... -
Seite 6: Anschluss
5. ANSCHLUSS Der Anschluss des eUC106 erfolgt über abisoliertes Kabel, d.h., er wird direkt an die von der Endstufe kommende Linie angeschlossen. Am Leistungswahlschalter im oberen Teil des Kugellautsprechers kann mithilfe eines flachen Schraubendrehers die Betriebsart und die Arbeitsleistung des Geräts eingestellt werden: •... -
Seite 7: Einbauort Und Montage
6. EINBAUORT UND MONTAGE Der eUC106 wird mit folgenden Teilen geliefert: 1. Kugellautsprecher zum Abhängen eUC106 + Lautsprecherkabel 2. Kegelförmiges Kunststoffteil 3. Befestigungsteil aus Aluminium 4. Karabinerhaken aus Aluminium 5. Schraubhaken 6. Befestigungsklammer aus Metall ACHTUNG: Stellen sicher, dass sowohl... - Seite 8 3. Schrauben Sie den Schraubhaken an die Decke. Nun können Sie den Karabinerhaken in den Schraubhaken einhängen. 4. Befestigen Sie das Sicherungs-Stahlseil (das Lautsprecherkabel herausragt) mit der Befestigungsklammer, indem Sie, wie in der Abbildung gezeigt, eine Schlinge bilden. 5. Hängen Sie das Sicherungs-Stahlseil in den Schraubhaken ein, damit der Lautsprecher absolut absturzsicher hängt.
-
Seite 9: Lackierung
7. LACKIERUNG Der Lautsprecher eUC106 kann beliebig lackiert werden, so dass er problemlos an jedes ästhetische Konzept des Raumes, in dem er installiert werden soll, angepasst werden kann. Ab Werk ist er in Weiss (RAL 9003) oder Schwarz (RAL 9005) lieferbar. -
Seite 10: Technische Daten
8. TECHNISCHE DATEN Nominal low impedance 8 RMS power 40W Program power 80W 100V Transformer Taps 32 / 16 / 8 / 4W 70V Transformer Taps 16 / 8 / 4 / 2W Frequency response 100Hz – 20kHz Sensitivity 1W/1m 89dB Woofer diameter 6.5”... - Seite 11 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich bitte an Ihren Lieferanten/Händler oder füllen Sie das Kontaktformular auf unserer Webseite unter Hilfe / Technische Fragen aus. Motors, 166-168 08038 Barcelona - Spain - (+34) 932238403 information@ecler.es www.ecler.com...
