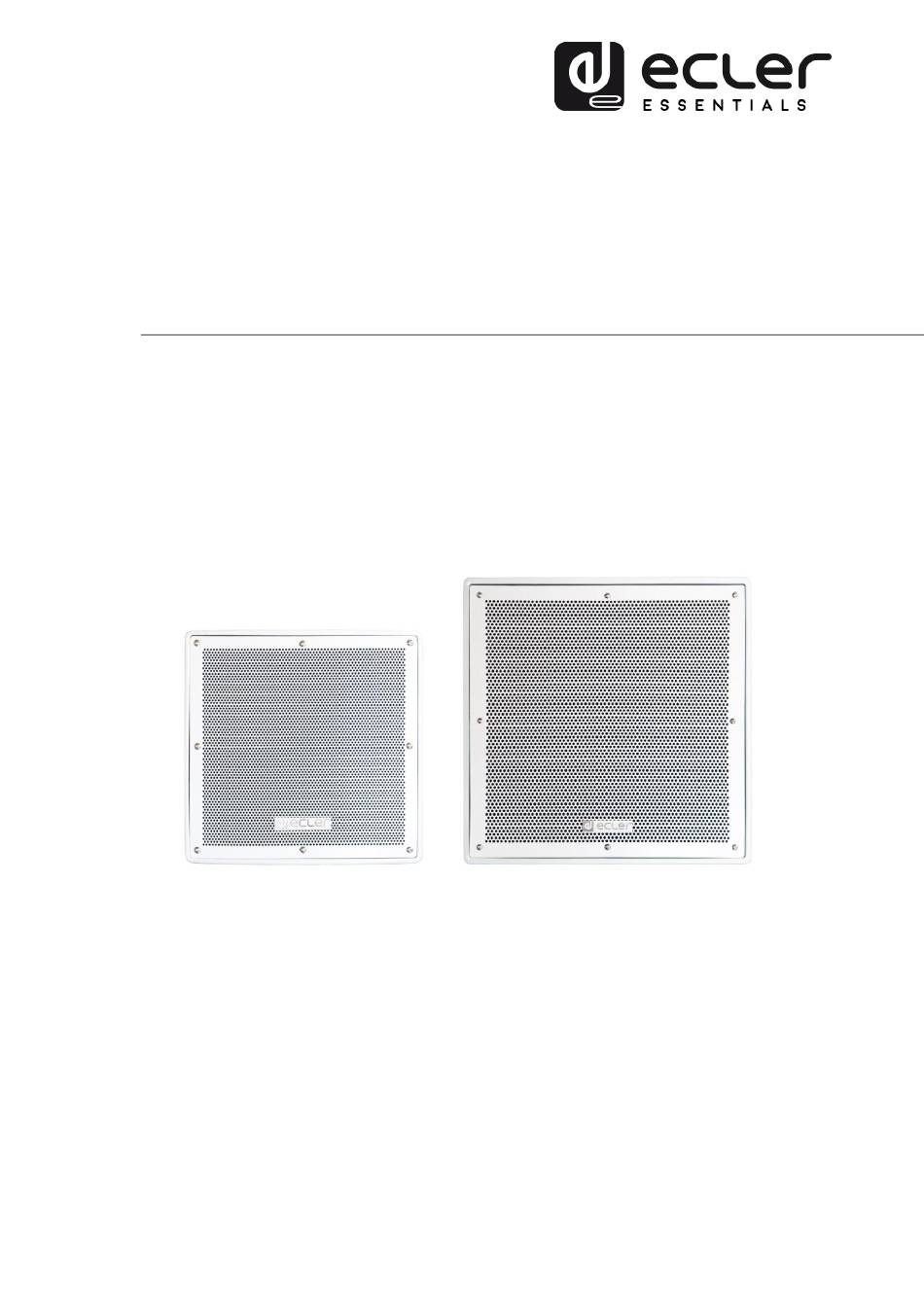

- Seite 1 / eCMP12 SPEZIALLAUTSPRECHER Musik-Projektor BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGER HINWEIS ......................3 WICHTIGE SICHERHEITSHINWEISE ................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG .......................... 5 DIE WICHTIGSTEN MERKMALE ..................6 ANSCHLUSS ..........................7 EINBAUORT UND MONTAGE ....................8 TECHNISCHE DATEN ......................9 LIEFERUMFANG ........................10... -
Seite 3: Wichtiger Hinweis
1. WICHTIGER HINWEIS Das Blitzsymbol mit Pfeil im gleichseitigen Dreieck soll den Benutzer vor nicht isolierter, gefährlicher Spannung im Gerät warnen, die hoch genug ist, um einem Menschen einen Stromschlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Informationen in den mitgelieferten Unterlagen zum Gebrauch und zur Wartung des Geräts hinweisen. - Seite 4 8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder sonstigen Geräten, die Wärme erzeugen, einschliesslich Verstärkern. 9. Entfernen Sie niemals die Schutzvorrichtung des polarisiserten oder geerdeten Stromkabels. Ein polarisiertes Kabel hat zwei Stifte, wovon einer breiter ist als der andere.
-
Seite 5: Wichtiger Hinweis

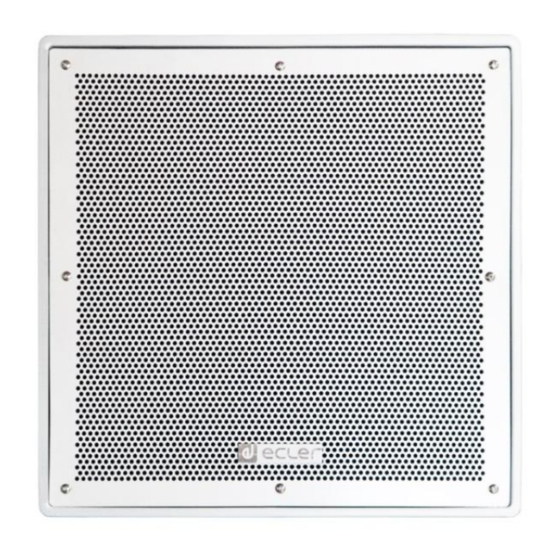

Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf die Modelle Ecler eCMP8 / eCMP12 gewähren wir eine Garantie von 1 Jahr. 4. EINFÜHRUNG Der eCMP8 ist ein Hochleistungs-Musik-Projektor in kompakter Bauweise. Er besteht aus einem 8"... -
Seite 6: Die Wichtigsten Merkmale
5. DIE WICHTIGSTEN MERKMALE eCMP8: Wasserfester 2-Wege-Musik-Projektor in Kompaktbauweise 150 W RMS @ 8 Ω Wählbare Leistungsstufen bei 100V: 37,5/75/150W/OFF und 8 Ω Wählbare Leistungsstufen bei 70V: 18,75/37,5/75W/OFF und 8 Ω Streuung (HxV): 100° x 100°... -
Seite 7: Anschluss
Die Anschlussart für niederohmigen Betrieb ermöglicht die Konfiguration der Lautsprecher für diese Bedingungen mit einer Maximalleistung von 150W im Falle des eCMP8 bzw. 300W im Falle des eCMP12. Sollten Sie sich für diese Option entscheiden, so sollten Sie daran denken, dass der Verstärker gewissen Einschränkungen unterliegt, wenn mehrere Lautsprecher an seinen Ausgang angeschlossen werden, vor allem, wenn die Impedanz der Geräte insgesamt auf weniger als 4Ω... -
Seite 8: Einbauort Und Montage
ACHTUNG: Sollten Sie das System versehentlich an einen niederohmigen Verstärker anschließen, wenn der Wahlschalter auf einer der 3 möglichen 70/100V-Positionen steht, so erleidet der Lautsprecher zwar keinerlei Schaden, seine Leistung bleibt jedoch weit unter dem Normalwert zurück. Sollte der Lautsprecher versehentlich an ein 70/100V-Netz angeschlossen werden, wenn der Wahlschalter auf 8Ω-Betrieb steht, so würde dies schwere Schäden am Lautsprecher verursachen. -
Seite 9: Technische Daten
8. TECHNISCHE DATEN eCMP8 Speaker type Long throw, 2 way Nominal impedance 8Ω RMS/Peak power (8Ω) 150/300W Power options 100V: 37,5W / 75W / 150W / OFF / 8 Ω 70V: 18,75W / 37,5W / 75W / OFF /8 Ω... -
Seite 10: Lieferumfang
9. LIEFERUMFANG eCMP8 / eCMP12 Montagebügel, Schutzabdeckung für die Anschlüsse, Schrauben Kurze Bedienungsanleitung Garantieschein... - Seite 11 Aufgrund von Produktionstoleranzen können alle angegebenen Daten Änderungen unterliegen. NEEC AUDIO BARCELONA S.L. behält sich vor, Änderungen oder Verbesserung an Design oder Herstellung vorzunehmen, die diese Produkt-Spezifizierungen betreffen können. Motors, 166-168 08038 Barcelona-Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
