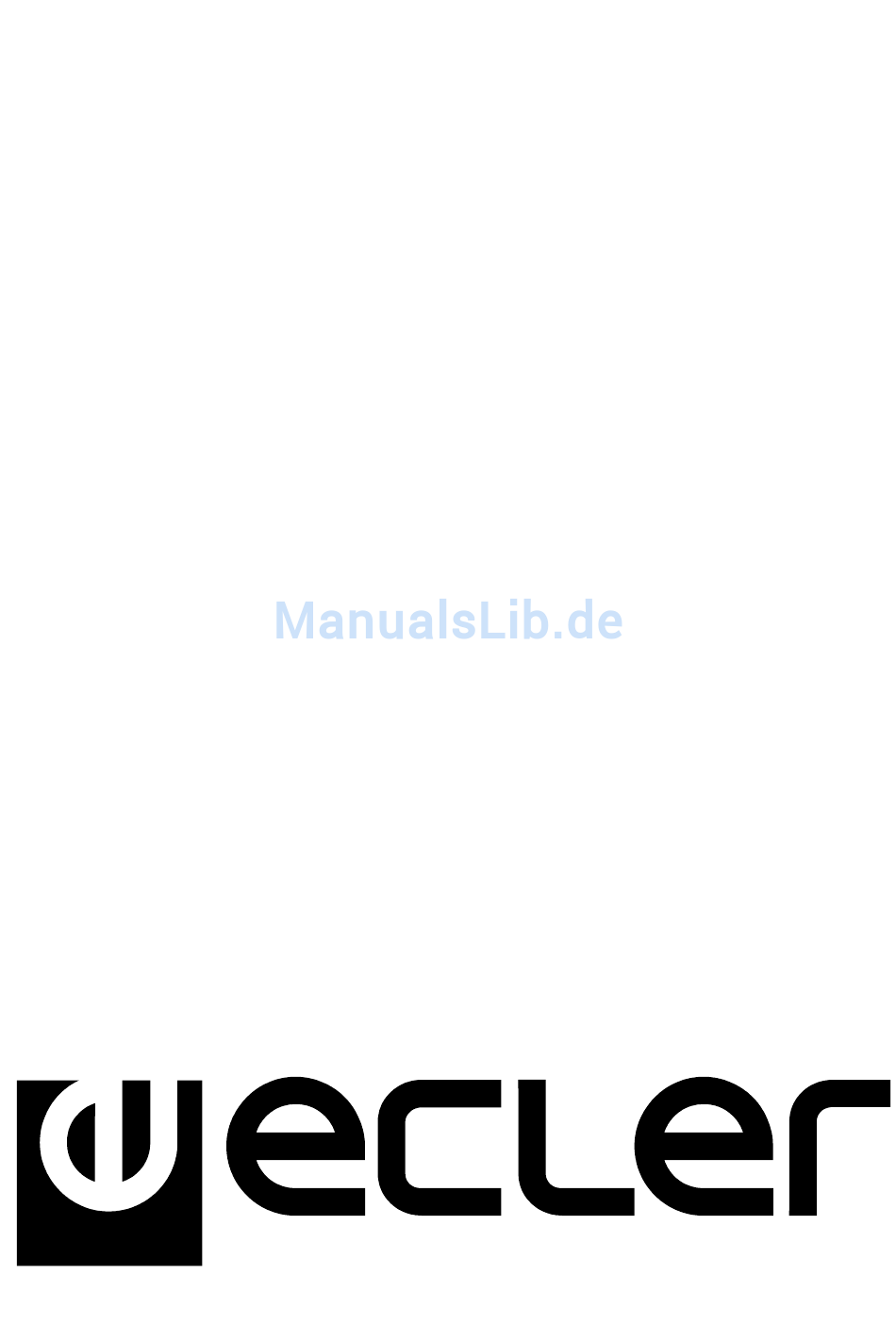

- Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'UTILISATION BEDIENUNGSANLEITUNG UMAi SERIES...
-
Seite 3: Inhaltsverzeichnis
6. RECOMMENDED AMPLIFIER 7. PRE-AMPLIFYING MIXERS 8. PLACEMENT 9. INSTALLATION 10. TECHNICAL CHARACTERISTICS 11. DIAGRAMS All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Seite 4: Important Remark
1. IMPORTANT REMARK Congratulations! You are the owner of a carefully designed and manufactured equipment. We thank you for trusting in us and choosing our UMAi Series loudspeaker cabinets. In order to get the optimum operation and efficiency from this unit, it is VERY IMPORTANT - before you plug anything - to read this manual very carefully and bear in mind all considerations specified within it. -
Seite 5: Models

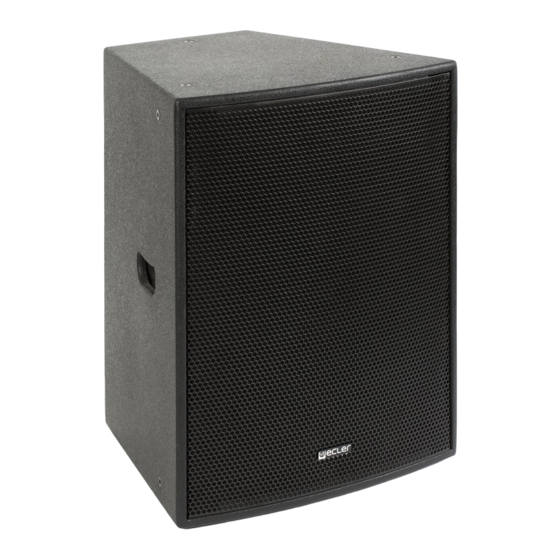

4. MODELS UMA112i Loudspeaker with 15mm thick, high quality plywood. Contains a 12'' woofer. Ceramic magnet with 77mm coil. The high way wears a 1'' compression driver with mylar diaphragma, attached to a (50º-100º) x 55º diffusor. Trapezoidal shape. Provides lateral handles and an additional handle on the back side with Speakon connectors for signal input and stack output, 35mm pole socket and embedded nuts with M10 thread that allow to hang-up. -
Seite 6: Connections
With this manual you'll find a spare Speakon® connector. 6. RECOMMENDED AMPLIFIER Following table shows the output power of the amplifier adequate to each acoustic system: UMA112i between 350 and 700W UMA115i between 500 and 1000W UMA SB118i between 500 and 1000W 7. -
Seite 7: Installation
35 mm shank of ECLER POLE01. This unit is also prepared to stack other UMA SB118i or UMA112i / UMA115i units, due to milling on the upper side. - Seite 8 9. INSTALACIÓN 10. CARACTERÍSTICAS TÉCNICAS 11. DIAGRAMAS Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Seite 9: Nota Importante
1. NOTA IMPORTANTE Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada fabricación. Agradecemos su confianza por haber elegido nuestra caja acústica de la serie UMAi. Para conseguir la máxima operatividad y su máximo rendimiento, es MUY IMPORTANTE antes de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este manual se especifican. -
Seite 10: Modelos
4. MODELOS UMA112i Recinto acústico en contraplacado de alta calidad de 15mm. Equipa woofer de 12". Imán cerámico con bobina de 77mm. Para la vía de agudos monta motor a compresión de 1" con diafragma de mylar acoplado a difusor (50º-100º) x 55º. Forma trapezoidal. -
Seite 11: Conexionado
Speakon® aéreo. 6. AMPLIFICADOR RECOMENDADO En la siguiente tabla encontrará el nivel de potencia adecuado del amplificador para cada sistema acústico. UMA112i entre 350 y 700W UMA115i entre 500 y 1000W UMA SB118i entre 500 y 1000W 7. MEZCLADORES PRE-AMPLIFICADORES Evite los ajustes excesivos de ganancia en ecualizadores y controles de tono. -
Seite 12: Instalación
Dispone adicionalmente de vaso estándar de 35mm para su colocación en trípode ECLER TRIP01, anclaje a pared ECLER SR12 o accesorio ECLER POLE01 para rápida configuración con la unidad subgrave UMA SB118i. - Seite 13 3. INTRODUCTION 4. MODELES 5. CONNEXIONS 6. AMPLIFICATEUR RECOMMANDE 7. MIXEURS PRE-AMPLIFICATEURS 8. EMPLACEMENT 9. INSTALLATION 10. CARACTERISTIQUES TECHNIQUES 11. SCHEMAS ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.
-
Seite 14: Note Importante
1. NOTE IMPORTANTE Félicitations. Un grand soin a été apporté à la conception ainsi qu'à la fabrication de l'équipement que vous venez d'acheter. Nous vous remercions de la confiance que vous nous avez témoignée en choisissant cette enceinte série UMAi. Pour obtenir un fonctionnement optimal et un rendement maximum de l'enceinte, il est TRES IMPORTANT, avant de procéder au raccordement de cette dernière, de lire attentivement ce manuel et les recommandations qu'il comporte et de les conserver en mémoire. -
Seite 15: Modeles
4. MODELES UMA112i Enceinte acoustique en contreplaqué de 15 mm de haute qualité. Équipée d'un woofer de 12". Aimant céramique avec bobine de 77 mm. La voie d'aigus est dotée d'un moteur de compression de 1" avec diaphragme en mylar couplé à un pavillon (50º-100º) x 55º. Forme trapézoïdale. -
Seite 16: Connexions
Avec ce manuel, vous trouverez un connecteur Speakon® aérien. 6. AMPLIFICATEUR RECOMMANDE Le tableau ci-dessous désigne le niveau de puissance de l'amplificateur adapté à chaque système acoustique. UMA112i entre 350 et 700W UMA115i entre 500 et 1000W UMA SB118i entre 500 et 1000W 7. MIXEURS PRE-AMPLIFICATEURS Eviter les réglages excessifs de gain, sur les égaliseurs et les systèmes de contrôle de... -
Seite 17: Installation
élingues d'acier. Il dispose d'une embase pour insertion d'un mât POLE01 ECLER de 35mm. Il est aussi prévu pour empiler, au moyen d'un moulage de sa partie supérieure, une autre unité UMA SB118i ou UMA112i / UMA115i. - Seite 18 7. MISCHPULTE MIT VORVERSTÄRKERN 8. PLATZIERUNG 9. MONTAGE 10. TECHNISCHE DATEN 11. DIAGRAMME Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Seite 19: Wichtiger Hinweis
1. WICHTIGER HINWEIS Herzlichen Glückwunsch! Sie haben das Ergebnis eines wohldurchdachten Designs und einer sorgfältigen Herstellung erworben. Wir danken Ihnen für das mit der Auswahl unseres Lautsprechers aus der UMAi-Reihe in uns gesetzte Vertrauen. Um eine optimale Handhabung und die maximale Leistung zu erhalten, ist es SEHR WICHTIG, vor dem Anschluss des Geräts die in dieser Anleitung enthaltenen Hinweise aufmerksam duchzulesen und zu berücksichtigen. -
Seite 20: Modelle
4. MODELLE UMA112i Lautsprecher mit hochwertigem, 15mm starken Verstärkungsblech. 12'' Woofer. Keramikmagnet mit 77mm Spule. Der Höhenweg ist mit einem 1'' Kompressionstreiber mit Mylar Diafragma bestückt, der an einen (50ºx100º) x 55º Diffusor. Trapezförmig. Verfügt über seitlich integrierte Tragegriffe und einen zusätzlichen Tragegriff an der Rückseite mit Speakon-Buchsen für den Signaleingang und den Stackausgang, Verfügt über ein... -
Seite 21: Anschluss
Dieser Bedienungsanleitung liegt ein Speakon®-Stecker bei. 6. EMPFOHLENER VERSTÄRKER In der folgenden Tabelle finden Sie die geeignete Verstärkerleistung für jedes unserer Lautsprechersysteme: UMA112i zwischen 350 und 700W UMA115i zwischen 500 und 1000W UMA SB118i zwischen 500 und 1000W 7. MISCHPULTE MIT VORVERSTÄRKERN Vermeiden Sie übertriebene Einstellungen der Verstärkung der Equalizer und... -
Seite 22: Montage
Anbringen von Haken ermöglichen, an welchen Ketten oder Stahlkabel angebracht werden können. Ferner ist ein 35mm-Standardflansch eingebaut, der es ermöglicht, den Lautsprecher auf das Stativ ECLER TRIP01, auf die Wandverankerung ECLER SR12 oder auf das Zubehör POLE01 zur schnellen Kombination mit dem UMA SB118i Subwoofer zu setzen. (Siehe beiliegende... -
Seite 23: Technical Characteristics
