Anschlussplan Variante C: Empfohlen für 5 bis 16 TruConvert AC 3025
Beispiel: Empfohlene
Komponenten und
Querschnitte für 400-kVA-
A67-0141-00.BKde-0
01-09

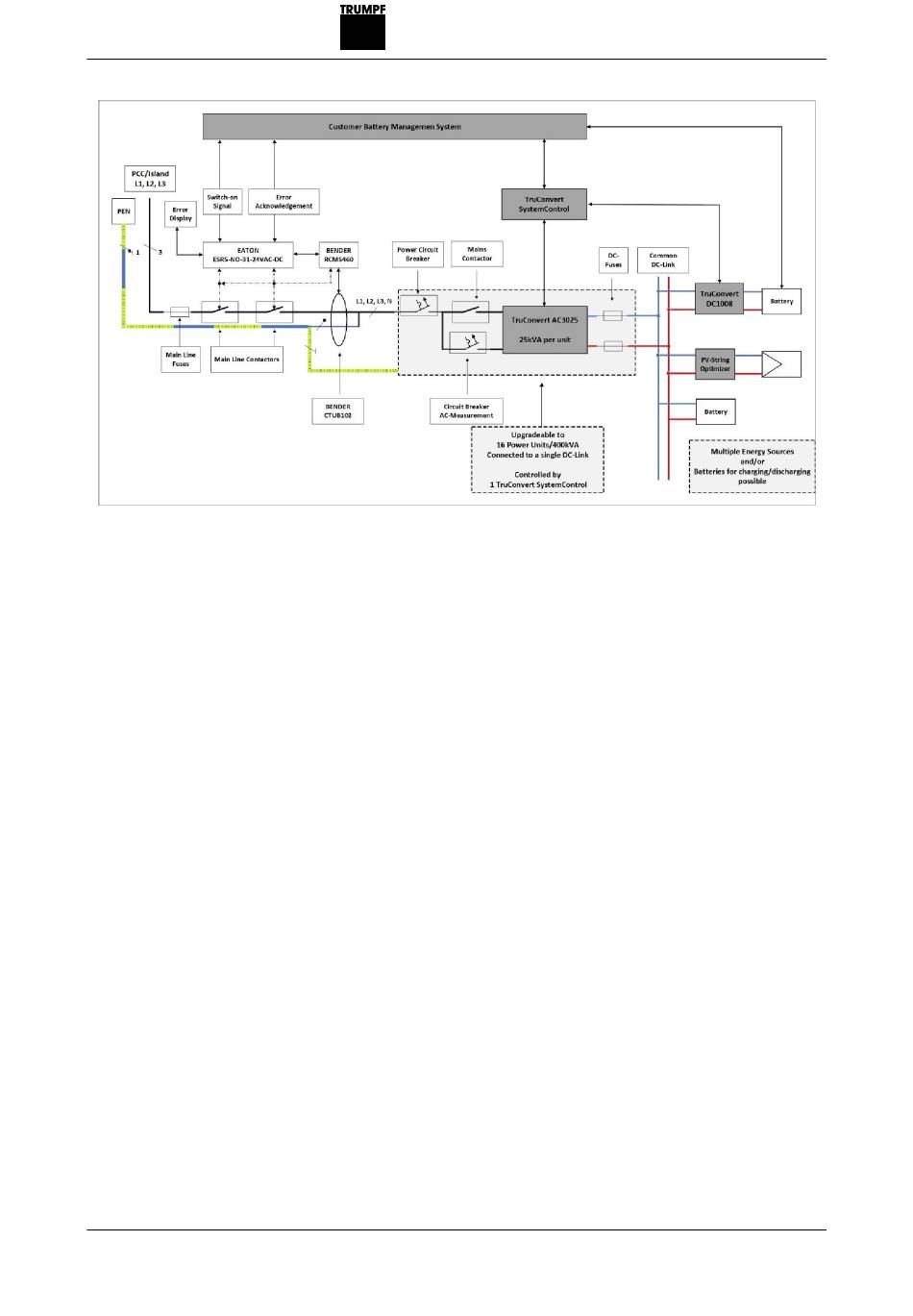

Die Abbildung zeigt das Prinzipschaltbild eines möglichen
Gesamtsystems inklusive der Anschlussmöglichkeit an das
öffentliche Niederspannungsnetz (PCC: Point of CommonCou-
pling) oder über dieselben Anschlussmöglichkeiten in der
Betriebsart Insel.
Es ist keine explizite Umschalt- und Synchronisationsvorrichtung
für den Übergang aus dem netzgeführten Betrieb in den Inselbe-
trieb abgebildet.
Ein automatisierter Wechsel zwischen dem Netz- und dem Insel-
betrieb ist nur unter Einhaltung der länderspezifischen Vorschrif-
ten zulässig.
Im Folgenden werden Komponenten und Querschnitte für ein
400-kVA-System bestehend aus 16 TruConvert AC 3025 empfoh-
len.
System
In der Abbildung
graue Block einem 100-kVA-Einheit, die wiederum aus 4 TruCon-
vert AC 3025 besteht. Im ersten Block von oben sind Siche-
rungs- sowie Leitungskomponenten beschrieben, die für jeden
der eingesetzten 16 TruConvert AC 3025 vorgeschrieben sind.
2022-03-23
(siehe "Fig. 29", S. 50)
Fig. 28
entspricht jeder
49
Installation
