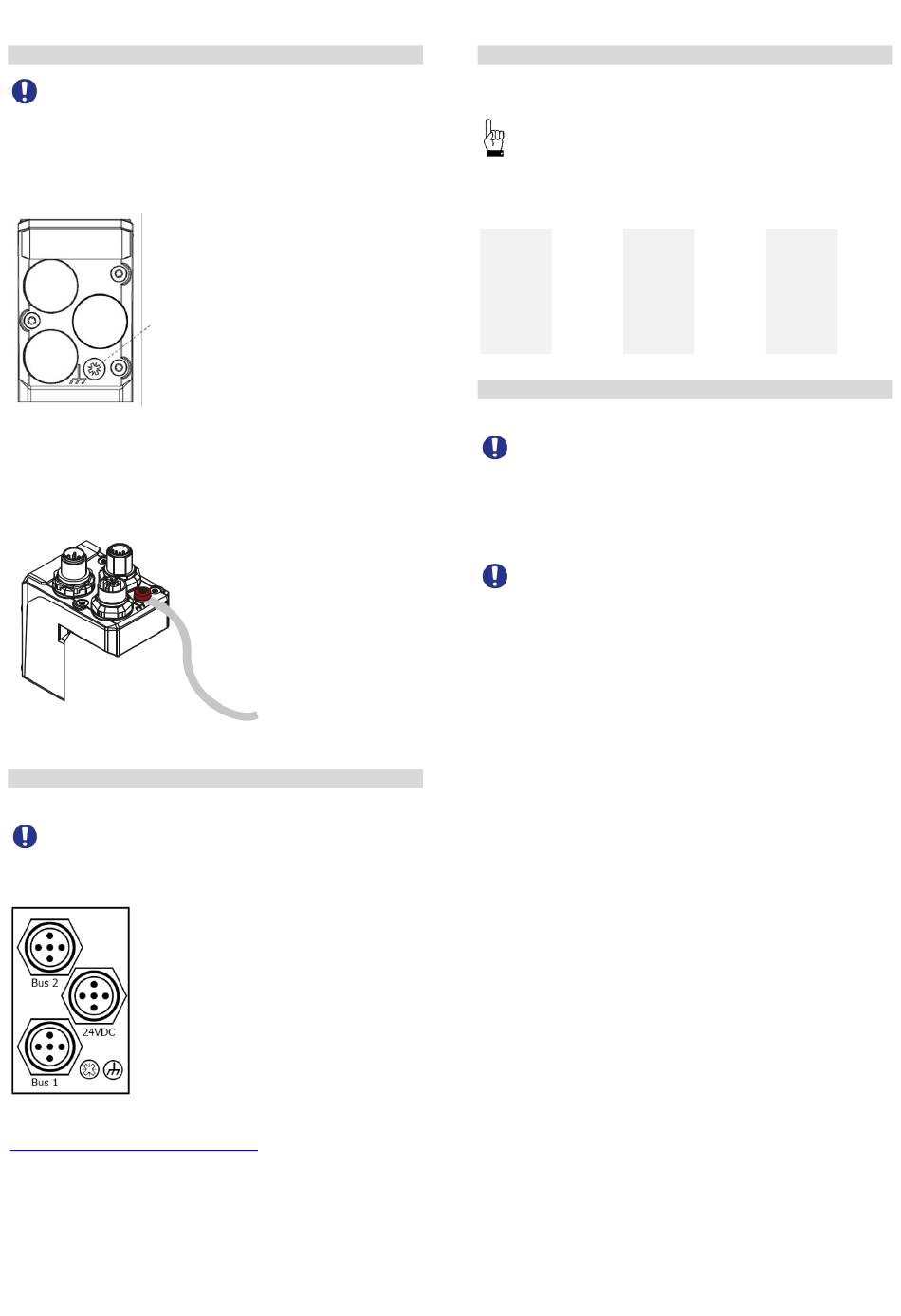

Montageanleitung Positioniersystem PSD4xx
Verbindung mit dem Masseanschluss
Hinweis: Es wird empfohlen, das Positioniersystem mit
einem möglichst kurzen Kabel an das Maschinenbett
anzuschließen. Der minimale Leitungsquerschnitt des Kabel
beträgt dabei 1,5 mm².
So verbinden Sie den Antrieb mit dem Masseanschluss:
Neben den Verbindungssteckern befindet sich eine Stiftschraube
M4, an der ein Kabel montiert wird:
Anschluss für
Masse des
Gehäuses
So gehen Sie vor:
1. Öffnen Sie die Stiftschraube neben dem/den
Verbindungsstecker/n.
2. Bringen Sie das vorgegebene Kabel an.
3. Fixieren Sie das Kabel mit der Stiftschraube am Antrieb.
4. Fixieren Sie das andere Ende des Kabels an der vorgesehenen
Stelle am Maschinenbett.
Antrieb elektrisch anschließen
So schließen Sie den Antrieb elektrisch an:
Hinweis: Entnehmen Sie dem Anschlussetikett auf dem
Gehäusedeckel (nicht bei IO-Link Geräten) die Information
zum Anschluss.
Beispielsweise:
Die Information zur Anschluss- und Steckerbelegung zu Ihrem
Antrieb erhalten Sie unter:
www.halstrup-walcher.de/technischedoku
© 25.11.2021, halstrup-walcher
Rückwärtiges Antreiben
Ein rückwärtiger Antrieb ist je nach Variante bis zu einer bestimmten
Geschwindigkeit zulässig.
ACHTUNG Wenn ein PSD 4xx länger als 1-2 Sekunden mit
mehr als der zulässigen Geschwindigkeit rückwärtig
angetrieben wird, beschädigt dies die interne Schutzdiode
und das PSD 4xx ist defekt.
Die maximal zulässige Geschwindigkeit [U/min] entnehmen Sie
folgender Tabelle:
PSD
PSD
401/411-
403/413-
5V/
8H/14H
8H/14H
200
48
Antrieb demontieren
So demontieren Sie den Antrieb mit Hohlwelle und Klemmring:
Hinweis: Zur Demontage von Versionen mit Vollwelle
beachten Sie die Angaben des Kupplungsherstellers.
So gehen Sie vor:
1. Lösen Sie alle elektrischen Verbindungen.
2. Lösen Sie die Klemmringschraube(-n).
3. Ziehen Sie den Antrieb von der Welle.
Hinweis: Achten Sie darauf, den Antrieb axial von der Welle
zu ziehen. Ein übermäßiges Hin- und Herbiegen kann zur
Beschädigung der Abtriebswelle führen.
- 4 -
PSD
PSD
PSD
422/432-
424/434-
426/436-
8V/
14H
14H
8H/14H
200
95
60
7100.006284_Montageanleitung_PSD4xx_J_DE
PSD
428/438-
14H
45
